上周創龍科技（Tronlong）發布了TL6678ZH-EVM（C6678+Zynq-7045/7100）評估板的V1.1版本的資料更新，重點內容就是CameraLink OUT視頻案例，具體清單如下：

(1)更新DSP端網絡相關案例Demo源碼；

(2)新增《DSP RTOS綜合功能案例測試手冊》，包含DSP端IFD案例；

(3)更新《ZYNQ PS+PL異構多核案例開發手冊》，新增axi_10g_ethernet_dma案例（AXI(10G)光口通信，新增udp_10g_dma案例（UDP(10G)光口通信），新增aurora_dma案例PL端MicroBlaze工程；

(4)更新《ZYNQ PL端案例開發手冊》，新增udp_10g_echo案例；

(5)更新《ZYNQ視頻案例開發手冊》，新增cameralink_display和cameralink_loopback案例（CameraLink視頻輸出）；

(6)更新《DSP+ZYNQ通信案例開發手冊》，新增SRIO_AD9613綜合案例（基于SRIO的高速AD(AD9613)采集處理），新增SRIO_CameraLink綜合案例（基于SRIO的CameraLink視頻采集處理），新增flash_dsp案例（通過ZYNQ固化DSP程序至SPI FLASH）。

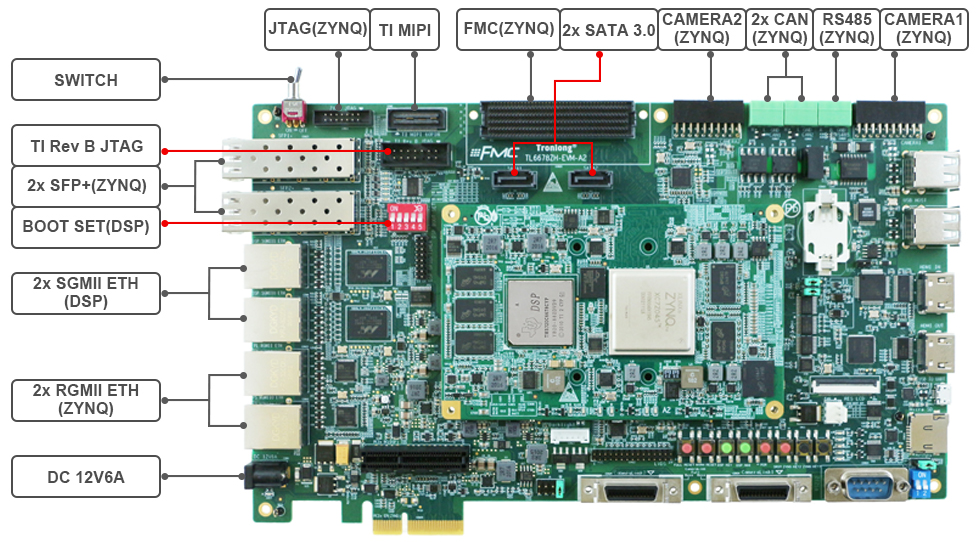

圖 1 TL6678ZH-EVM評估板資源框圖

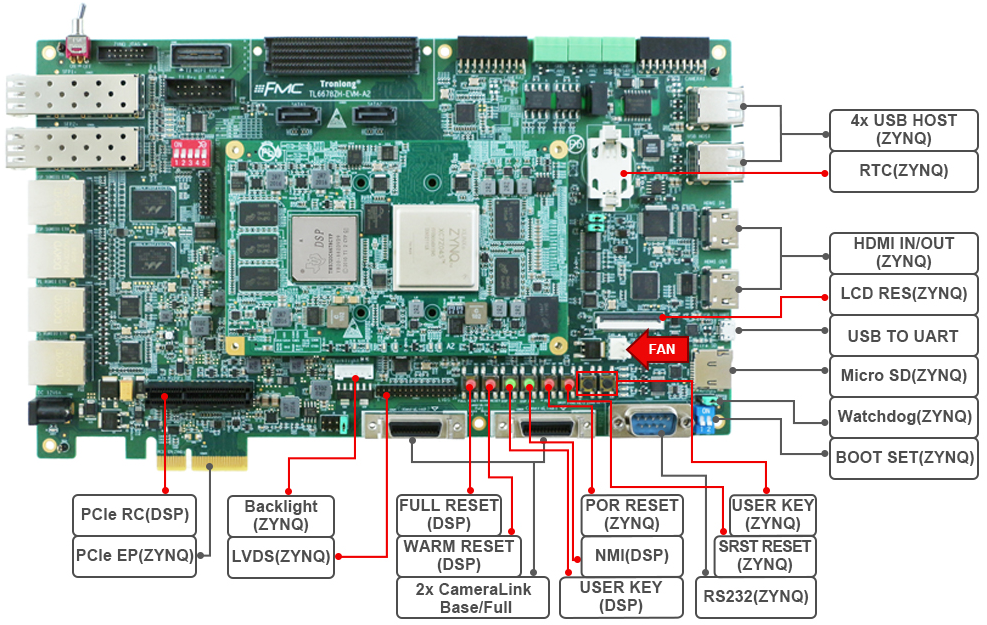

圖 2 TL6678ZH-EVM評估板資源框圖

CameraLink視頻輸出在行業應用中，最主要的作用是為下級處理系統提供高幀率視頻源，幀率可高達幾百幀。其實大家可以發現，市面上關于CameraLink視頻輸入案例的較多，但公開的CameraLink視頻輸出案例極少，這在較大程度上阻礙了客戶新產品研發進度。

創龍科技收集眾多客戶關于CameraLink的需求后，為解決客戶的視頻開發痛點，加快客戶產品開發速度，故推出本篇CameraLink OUT案例，下面就一起來看下案例的詳細介紹吧！

如需獲取CameraLink OUT案例源碼、TL6678ZH-EVM評估板或其他產品詳細資料，請即刻掃描下方二維碼或點擊下載鏈接。

http://site.tronlong.com/pfdownload

1案例功能

演示平臺：TL6678ZH-EVM（C6678+Zynq-7045/7100）評估板

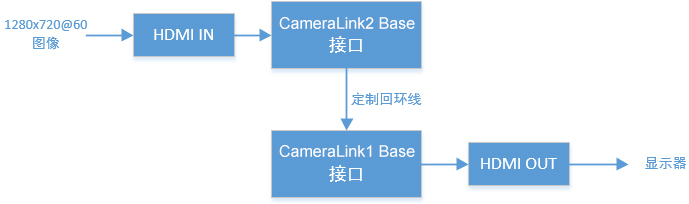

案例功能：本案例作用是驗證CameraLink接口在Base模式下的視頻輸出功能。評估板通過HDMI IN接口進行720P60的視頻采集，并通過CameraLink2接口將采集到的視頻進行輸出，再通過CameraLink1接口接入來自CameraLink2接口的視頻輸出信號，最后通過HDMI OUT接口進行視頻輸出。

圖 3

2操作說明

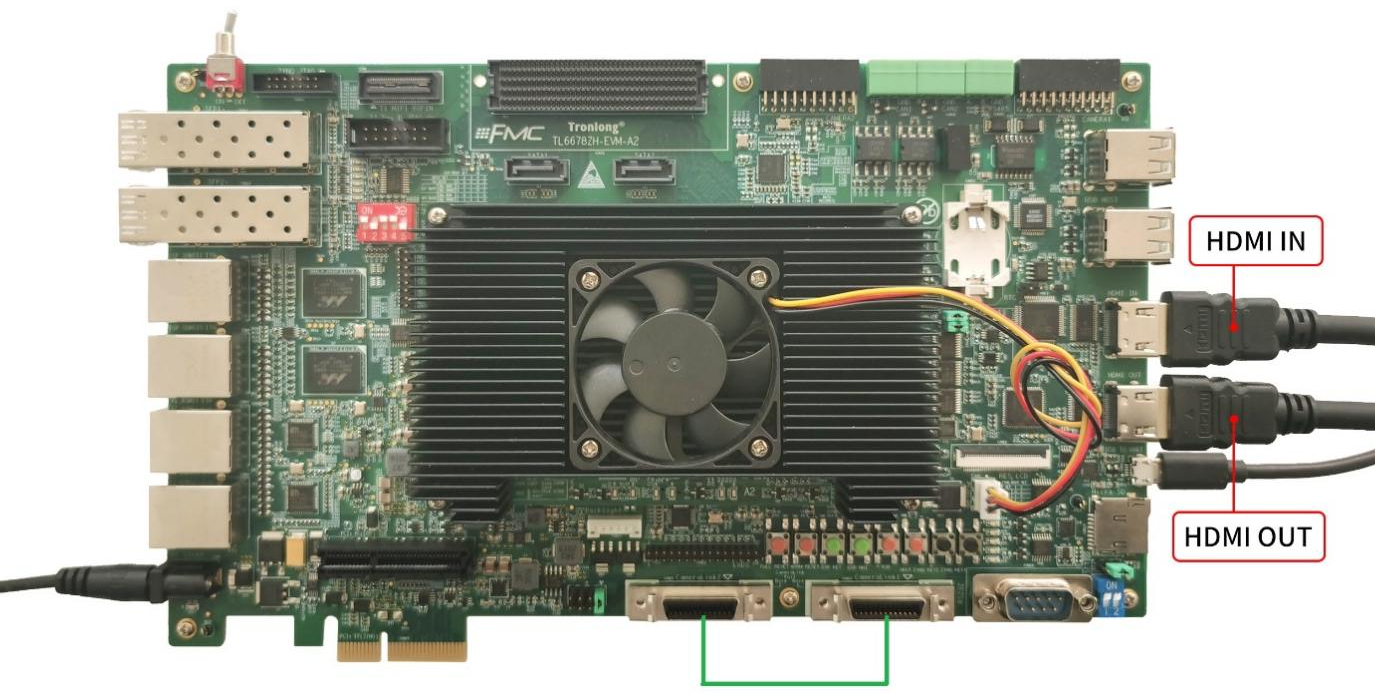

準備一臺擁有HDMI OUT接口的PC機（例如筆記本），通過HMDI數據線將PC機HDMI OUT接口連接至評估板的HDMI IN接口，PC機HDMI OUT接口用作圖像輸出。通過HMDI數據線將一臺HDMI顯示屏連接至評估板的HDMI OUT接口，HDMI顯示屏用作圖像顯示。使用創龍科技的CameraLink回環線（型號：MDR-MDR 0.5m）連接評估板的CameraLink1、CameraLink2接口。

圖 4

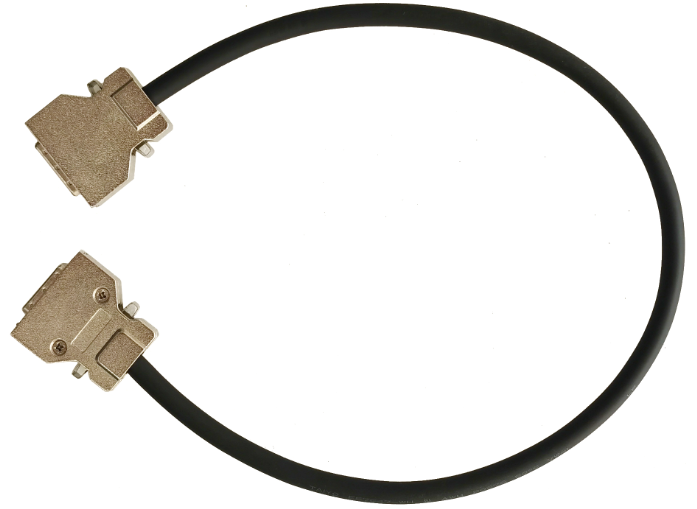

圖 5 CameraLink回環線

將本案例的PL端.bin格式可執行文件復制到"/lib/firmware/"目錄下，并將PL端可執行文件重命名為system_wrapper.bin，然后執行如下命令加載PL端可執行文件。

Target# echo system_wrapper.bin > /sys/class/fpga_manager/fpga0/firmware

圖 6

將案例"sw\linux_system\image\"目錄下所有腳本文件拷貝至評估板文件系統，并執行如下命令。

Target# ./adv7611_i2c_init_rgb24.sh

Target# ./sil9022_i2c_720p.sh

圖 7

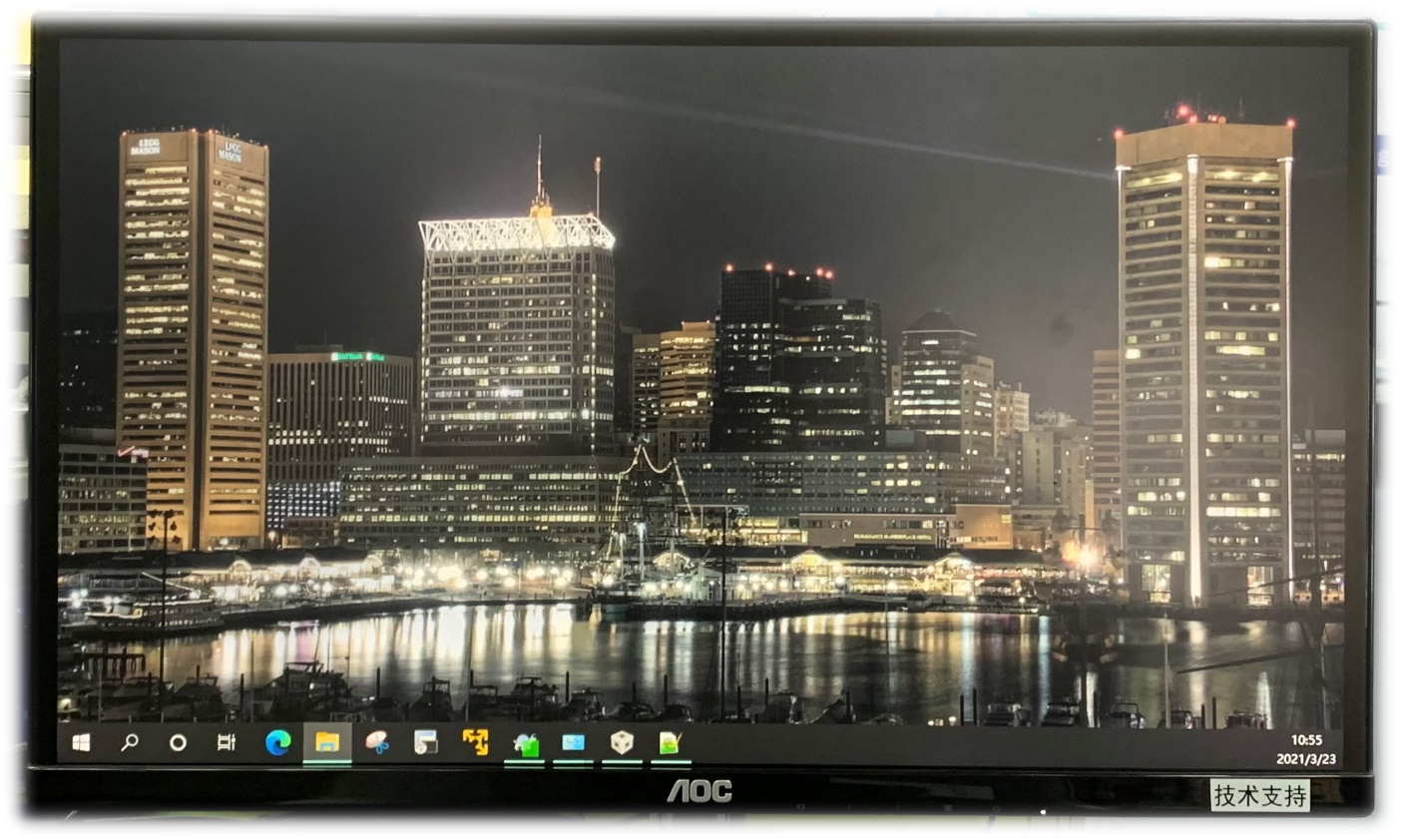

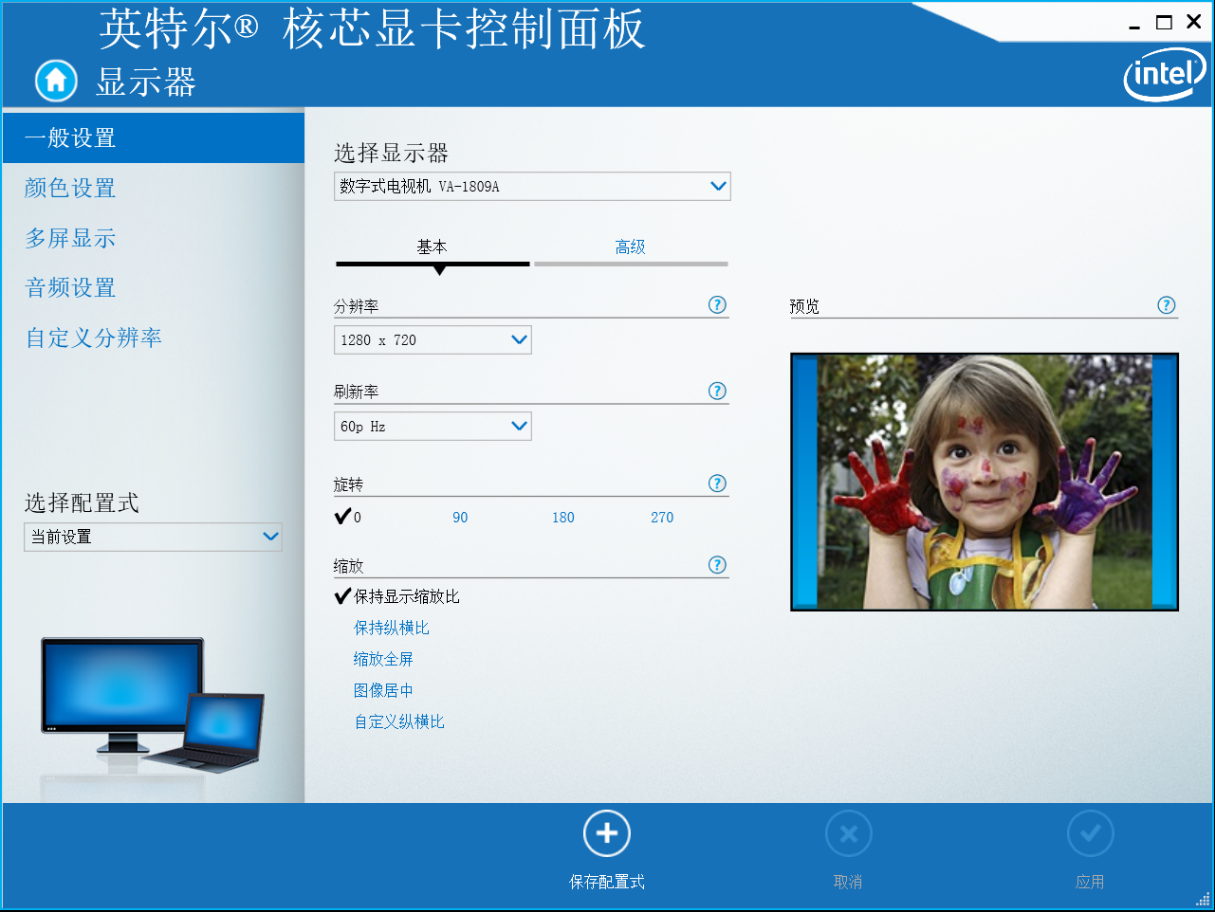

在PC機的顯卡設置（或圖形屬性）中，按照下圖設置HDMI分辨率為1280 x 720、刷新率為60pHz，即可看到HDMI顯示屏輸出PC機輸出的原始圖像。

圖 8

圖 9

3Vivado工程說明

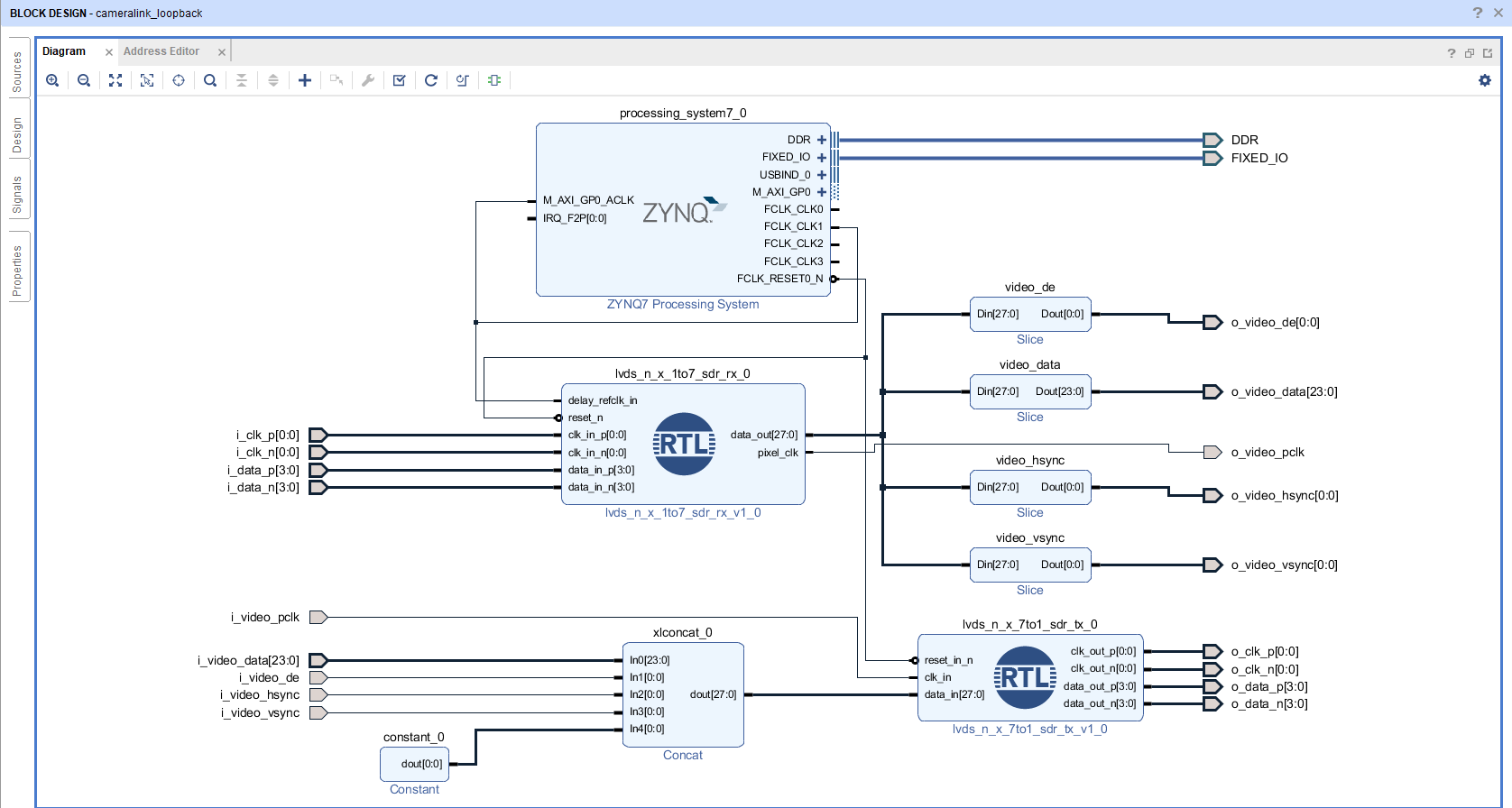

打開BLOCK DESIGN開發界面，可查看Vivado工程。

圖 10

4模塊配置

4.1lvds_n_x_7to1_sdr_tx模塊

本案例使用lvds_n_x_7to1_sdr_tx模塊將HDMI IN接口輸入的并行數據轉化成差分數據，LVDS使用SDR模式，在時鐘的單邊沿傳輸數據。

lvds_n_x_7to1_sdr_tx模塊開發文檔為產品資料“6-開發參考資料\Xilinx官方參考文檔\”目錄下的《xapp585-lvds-source-synch-serdes-clock-multiplication.pdf》。lvds_n_x_7to1_sdr_tx模塊源碼文件為Vivado工程"cameralink_loopback.srcs\sources_1\imports\hdl\lvds_n_x_7to1_sdr_tx.v"，具體配置說明如下。

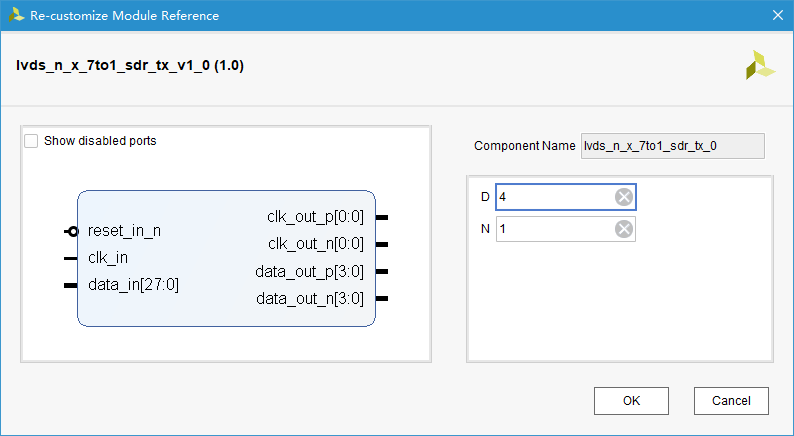

（1）配置N（通道數量）為3對應Full模式，配置N為1則對應Base模式。配置D為4，表示“每個通道的數據差分對數量為4”。

?Base模式：單通道，每通道數據差分對為4組，需1個連接器。

?Medium模式：雙通道，每通道數據差分對為4組，需2個連接器。

?Full模式：三通道，每通道數據差分對為4組，需2個連接器。

圖 11

4.2lvds_n_x_1to7_sdr_rx模塊

本案例使用lvds_n_x_1to7_sdr_rx模塊將CameraLink1接口輸入的差分視頻數據轉化成并行視頻數據。

lvds_n_x_1to7_sdr_rx模塊開發文檔為產品資料“6-開發參考資料\Xilinx官方參考文檔\”目錄下的《xapp585-lvds-source-synch-serdes-clock-multiplication.pdf》。lvds_n_x_1to7_sdr_rx模塊源碼文件為Vivado工程"cameralink_loopback.srcs\sources_1\imports\hdl\lvds_n_x_1to7_sdr_rx.v"，具體配置說明如下。

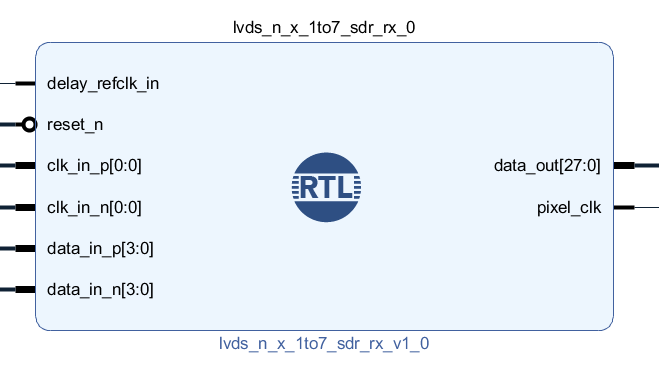

（1）delay_refclk_in接入由PS端輸出的200MHz參考時鐘。

圖 12

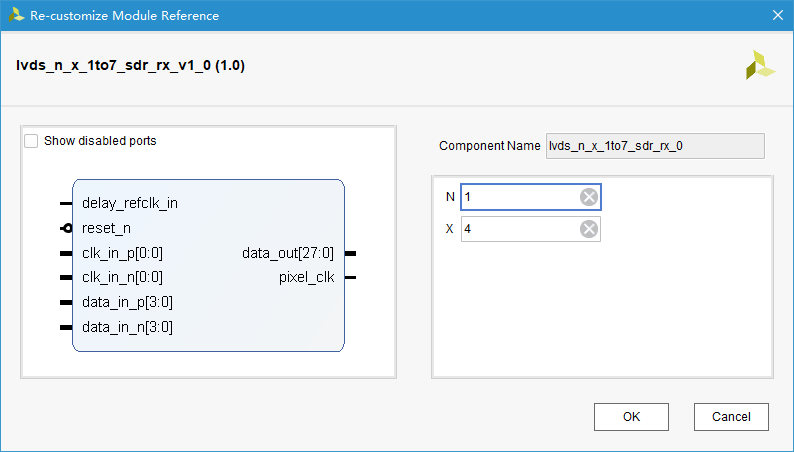

（1）配置N（通道數量）為3對應Full模式，配置N為1則對應Base模式。配置X為4，表示“每個通道的數據差分對數量為4”。

?Base模式：單通道，每通道數據差分對為4組，需1個連接器。

?Medium模式：雙通道，每通道數據差分對為4組，需2個連接器。

?Full模式：三通道，每通道數據差分對為4組，需2個連接器。

圖 13
