國產RK3568J基于FSPI的ARM+FPGA通信方案分享
2024/01/30
近年來，隨著中國新基建、中國制造2025規劃的持續推進，單ARM處理器越來越難勝任工業現場的功能要求，特別是如今能源電力、工業控制、智慧醫療等行業，往往更需要ARM + FPGA架構的處理器平臺來實現例如多路/高速AD采集、多路網口、多路串口、多路/高速并行DI/DO、高速數據并行處理等特定功能，因此ARM + FPGA架構處理器平臺愈發受市場歡迎。

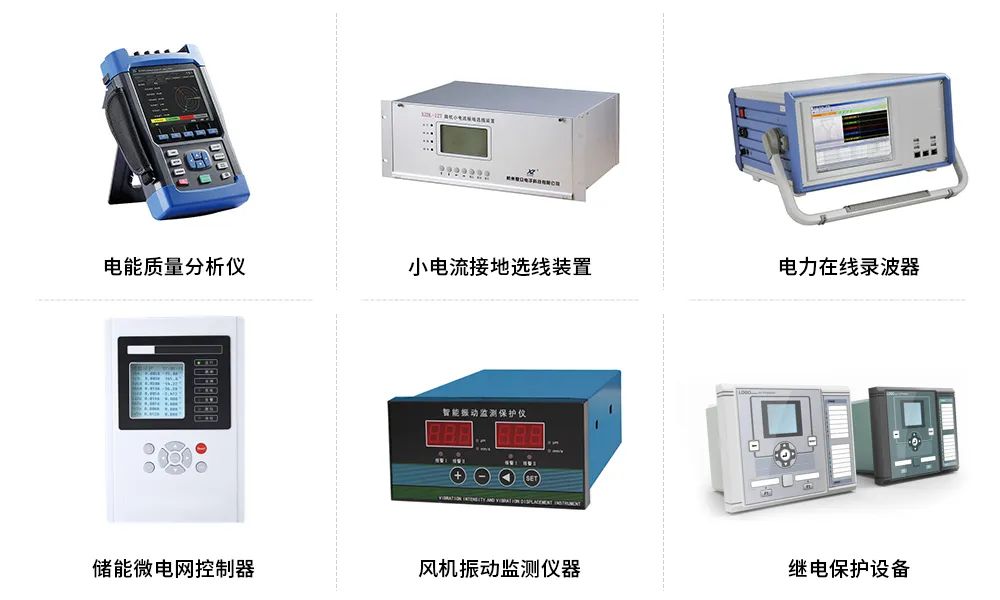

圖1 ARM + FPGA典型應用場景
ARM+FPGA架構能帶來性能、成本、功耗等綜合比較優勢，ARM與FPGA即可各司其職，各自發揮原本架構的獨特優勢，亦可互相協作處理更復雜的問題
ARM + FPGA常見的通信方式有PCIe、FSPI、I2C、SDIO、CSI等，今天主要介紹基于FSPI的ARM + FPGA通信方式。
FSPI總線特點介紹
FSPI(Flexible Serial Peripheral Interface)是一種高速、全雙工、同步的串行通信總線，在RK3568處理器中就有ESPI控制器，可用來連接FSPI設備。它具備如下特點：
- 支持串行NOR FLASH、串行NAND FLASH
- 支持SDR模式
- 支持一線、二線以及四線模式
相比PCIe而言，FSPI可較好實現“小數據-低時延”、“大數據-高帶寬”要求。另外，在與FPGA通信的時候，用戶往往更喜歡選用FSPI接口還有如下原因：
- 使用低成本FPGA即可實現高速通信，而具備PCIe接口的FPGA成本則成倍增長。
- 具備PCIe接口的FPGA功耗往往較大，而低成本FPGA功耗較小。一般而言，低功耗器件的使用壽命也將更長。
基于FSPI的ARM + FPGA通信實測數據分享
硬件方案一：創龍科技TL3568F-EVM評估板(RK3568J + Logos-2)。
實測數據：寫速率20MB/s+，最高24MB/s，誤碼率0%；讀速率26MB/s+，最高30MB/s，誤碼率0%。
TL3568F-EVM評估板簡介：
創龍科技TL3568F-EVM是一款基于瑞芯微RK3568J/RK3568B2四核ARM Cortex-A55處理器 + 紫光同創Logos-2 PG2L50H/PG2L100H FPGA設計的異構多核國產工業評估板，由核心板和評估底板組成，ARM Cortex-A55處理單元主頻高達1.8GHz/2.0GHz。核心板ARM、FPGA、ROM、RAM、電源、晶振、連接器等所有元器件均采用國產工業級方案，國產化率100%。同時，評估底板大部分元器件亦采用國產工業級方案。
硬件方案二：創龍科技TL3568-EVM評估板(RK3568) + TLA7-EVM評估板(Artix-7)
實測數據：寫速率52.563MB/s，讀速率67.387MB/s，誤碼率高。
備注：由于該測試受限于飛線連接方式，因此在150MHz通信時鐘頻率下測得誤碼率過高，測試結果僅供參考。
基于FSPI的ARM + FPGA通信案例詳解
下文主要介紹基于瑞芯微RK3568J（硬件平臺：創龍科技TL3568-EVM評估板）與Xilinx Artix-7（硬件平臺：創龍科技TLA7-EVM評估板）的FSPI通信案例，按照創龍科技提供的案例用戶手冊進行操作得出測試結果。
同時基于Linux和Linux-RT系統進行測試，得到“小數據-低時延”、“大數據-高帶寬”的測試數據。
spi_rw案例
（1）案例說明
案例功能：ARM端運行Linux系統，基于FSPI總線對FPGA BRAM進行讀寫測試。

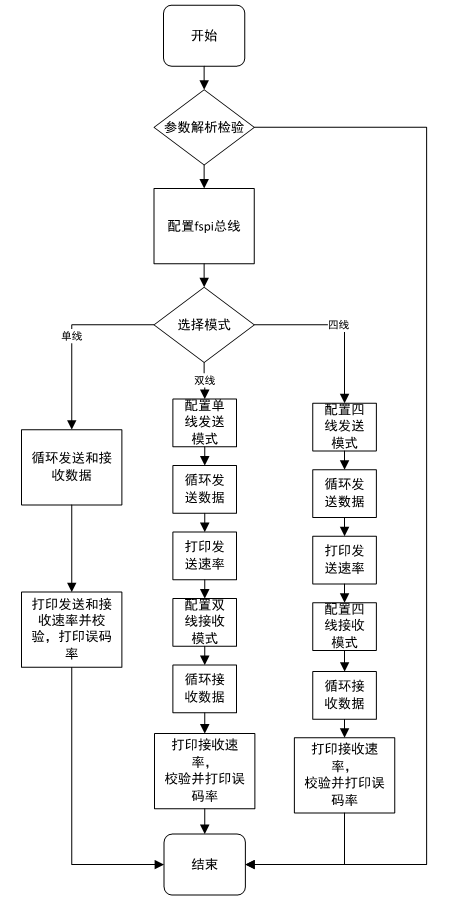

ARM端實現SPI Master功能，原理說明如下：
a)打開SPI設備節點，如：/dev/spidev4.0。
b)使用ioctl配置FSPI總線，如FSPI總線極性和相位、通信速率、數據長度等。
c)選擇模式為單線模式、雙線模式或四線模式。當設置FSPI總線為雙線模式時，發送數據為單線模式，接收數據為雙線模式；當設置FSPI為四線模式時，發送數據為四線模式，接收數據為四線模式。
d)發送數據至FSPI總線，以及從FSPI總線讀取數據。
e)校驗數據，然后打印讀寫速率、誤碼率。
FPGA端實現SPI Slave功能，原理說明如下：
a)FPGA將SPI Master發送的數據保存至BRAM。
b)SPI Master發起讀數據時，FPGA從BRAM讀取數據通過FSPI總線傳輸至SPI Master。
（2）測試結果
ARM通過FSPI總線（四線模式）寫入48Byte隨機數據至FPGA BRAM ，然后讀出數據、進行數據校驗，同時打印FSPI總線讀寫速率和誤碼率

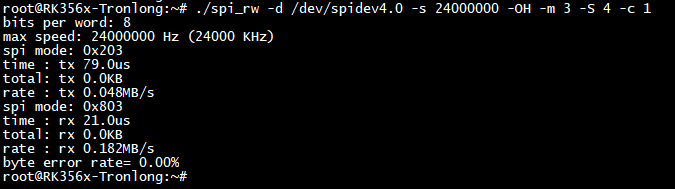

最終，本次測試設置FSPI總線通信時鐘頻率為24MHz，則四線模式的理論通信速率為：(24000000 / 1024 / 1024 / 8 x 4)MB/s ≈ 11.44MB/s，從下圖可知，本次實測寫速率為0.048MB/s，讀速率為0.182MB/s，誤碼率為0%。
圖3
備注： 以上案例硬件采用飛線方式進行連接，需將FSPI總線通信時鐘頻率設置為較低的24MHz，并且需設置較小的測試數據量（會導致實測速率偏低)，否則會產生誤碼現象。如使用創龍科技TL3568F-EVM評估版（RK3568J+Logos-2）硬件平臺進行測試，則無誤碼的通信速率將大幅提升。

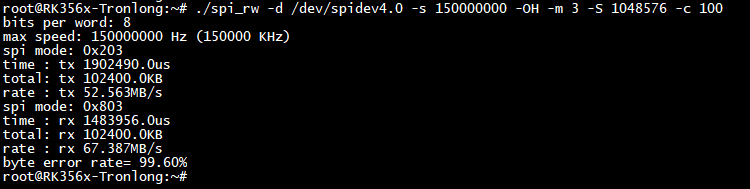

圖4
備注：由于本次測試受限于飛線連接方式，因此在150MHz通信時鐘頻率下測得誤碼率過高，測試結果僅供參考。
rt_spi_rw案例
（1）案例說明
案例功能：ARM端運行Linux-RT系統，基于FSPI總線對FPGA BRAM進行讀寫測試。
ARM端實現SPI Master功能，原理說明如下：
a)打開SPI設備節點，如：/dev/spidev4.0。
b)使用ioctl配置FSPI總線，如FSPI總線極性和相位、通信速率、數據長度等。
c)選擇模式為單線模式、雙線模式或四線模式。當設置FSPI總線為雙線模式時，發送數據為單線模式，接收數據為雙線模式；當設置FSPI為四線模式時，發送數據為四線模式，接收數據為四線模式。
d)發送數據至FSPI總線，以及從FSPI總線讀取數據。
e)校驗數據，然后打印讀寫速率、誤碼率。
FPGA端實現SPI Slave功能，原理說明如下：
a)將SPI Master發送的數據保存至BRAM。
SPI Master發起讀數據時，FPGA從BRAM讀取數據通過FSPI總線傳輸至SPI Master。

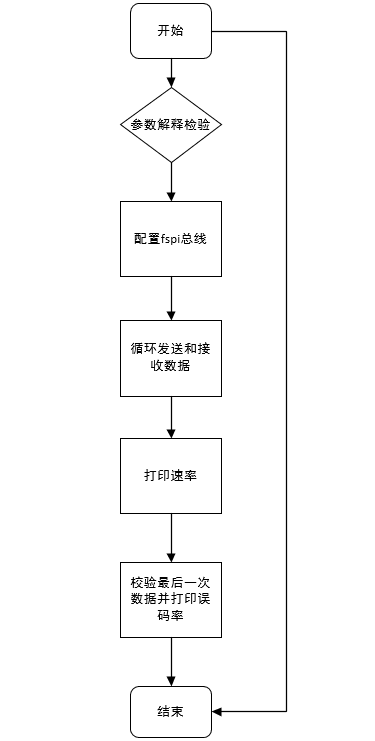

圖5 ARM端程序流程圖
（2）測試結果
ARM通過FSPI總線寫入4Byte隨機數據至FPGA BRAM，然后讀出數據、進行數據校驗，同時打印FSPI總線讀寫速率和誤碼率。最終，本次測試設置FSPI總線通信時鐘頻率為24MHz，則SPI四線模式理論通信速率為：(24000000 / 1024 / 1024 / 8 x 4)MB/s ≈ 11.44MB/s。

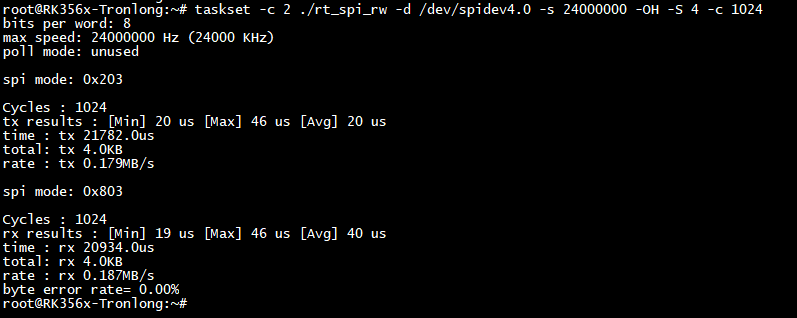

從下圖可知，本次實測寫速率為0.179MB/s，發送最大耗時為46us，最小耗時為20us，平均耗時為20us，誤碼率為0%；讀速率為0.187MB/s，發送最大耗時為46us，最小耗時為19us，平均耗時為40s，誤碼率為0%。
圖6
備注：以上案例硬件采用飛線方式進行連接，需將FSPI總線通信時鐘頻率設置為較低的24MHz，并且需設置較小的測試數據量（會導致實測速率偏低），否則會產生誤碼現象。如使用創龍科技TL3568F-EVM評估板(RK3568J + Logos-2)硬件平臺進行測試，則無誤碼的通信速率將大幅提升。
