龍芯LS2K1000LA-i產品簡介

LS2K1000LA-i是龍芯雙核LoongArch LA264自主架構處理器。創龍科技基于LS2K1000LA-i設計的工業核心板(SOM-TL2K1000)板載的CPU、ROM、RAM、電源、晶振、連接器等所有元器件均采用國產工業級方案，國產化率100%。

此外，創龍科技基于LS2K1000LA-i設計的國產工業評估板(TL2K1000-EVM)接口資源豐富，支持3路Ethernet、5路USB、2路CAN、2路RS485、2路RS422、PCIe等，很好的滿足客戶的項目評估需求！

 LoongArch架構優勢

自主性：完全由龍芯自主研發的指令集架構，擁有自主知識產權，擺脫了對外部技術的依賴，不受外部專利約束，確保了在信息技術領域的自主可控性。

兼容性：設計時充分考慮了對主流指令集的兼容性，支持包括但不限于Linux在內的多種操作系統，便于開發者遷移已有軟件，降低使用門檻。

擴展性：采用模塊化設計，易于添加新特性或優化現有功能，支持高性能計算及嵌入式應用等多種場景，具備良好的前瞻性和適應未來技術發展的能力。

圖 1 LoongArch架構優勢

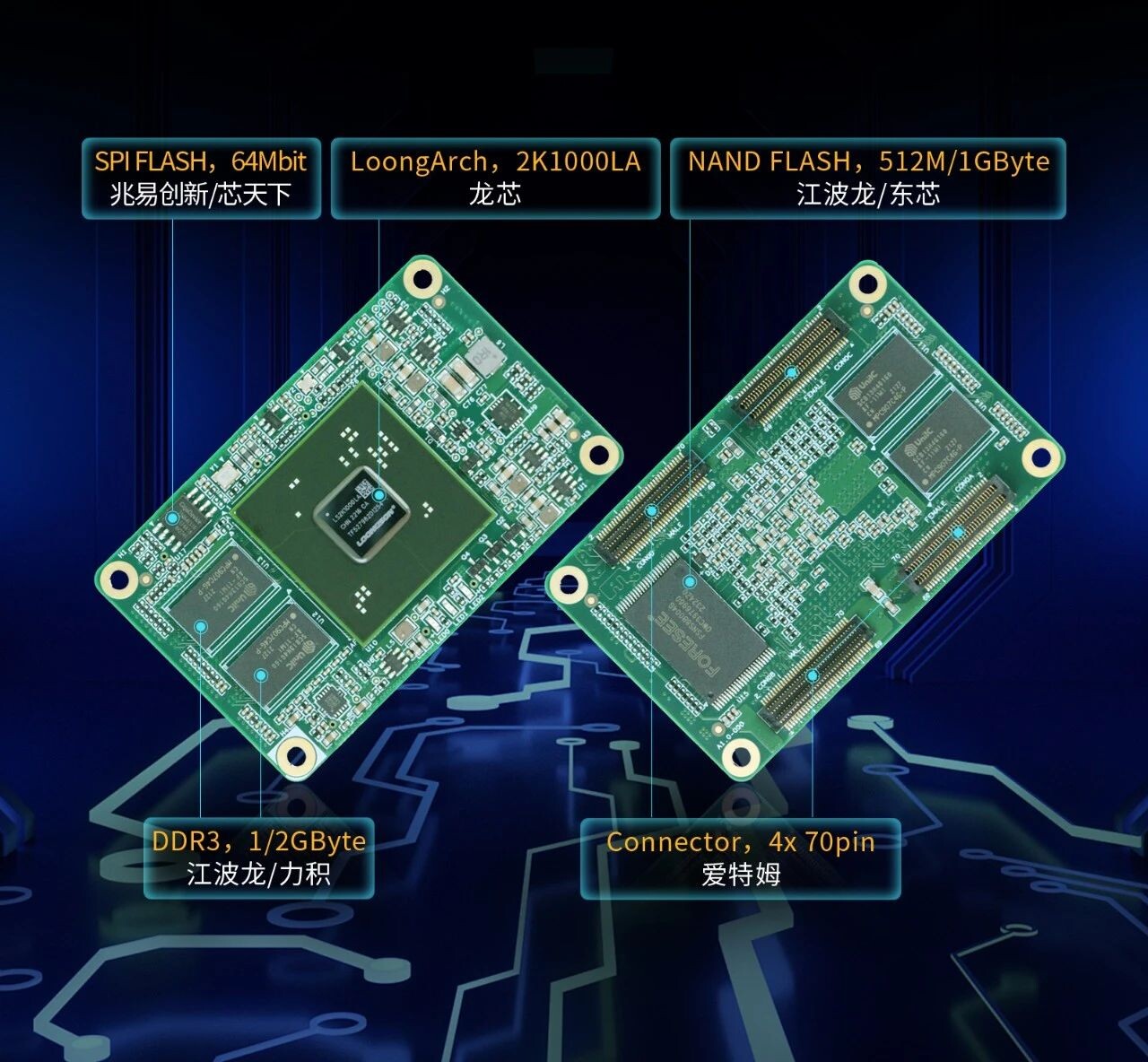

 LS2K1000LA-i工業核心板

圖 2

（1） CPU

龍芯LS2K1000LA-i，40nm制程；

2x LoongArch LA264，64bit，主頻800MHz；

500MHz GPU，支持OpenVG圖形標準、YUV色域空間轉換以及高質量縮放功能；

支持H.264、MPEG-4/MPEG-2/MPEG-1、JPEG視頻硬件解碼。

圖 3

（2） RAM

核心板通過CPU專用的DDR總線連接了4片國產工業級DDR3內存芯片，每片芯片采用16位數據線，共64位數據位寬。

核心板采用的國產工業級DDR3如下表所示，均支持DDR3-1066工作模式，即數據傳輸速率為1066Mbps（533MHz）。

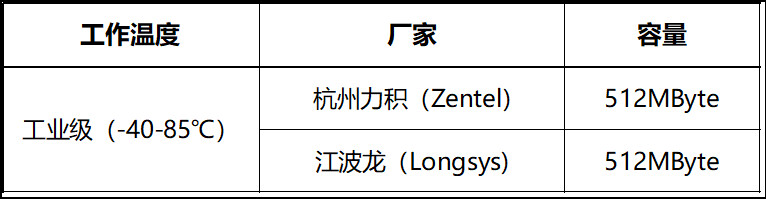

表 1 DDR3配置

（3） ROM

SPI FLASH

核心板通過CPU的SPI總線連接國產工業級SPI FLASH，采用的國產工業級SPI FLASH如下表所示。

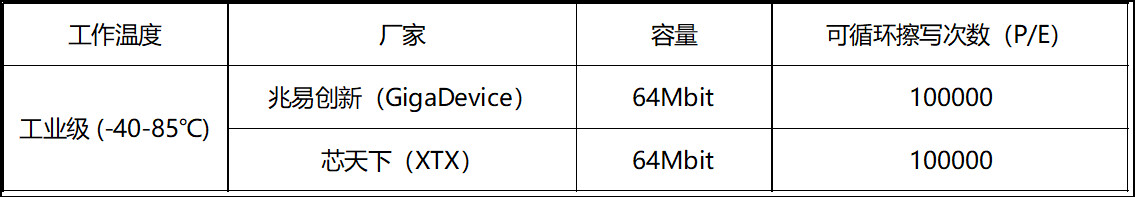

表 2 SPI FLASH配置

NAND FLASH

核心板通過CPU的NAND總線連接國產工業級NAND FLASH，采用8bit數據線，

采用的國產工業級NAND FLASH如下表所示。

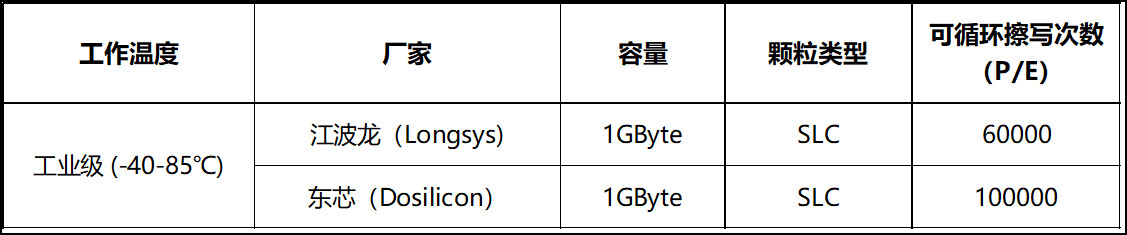

表 3 NAND FLASH配置

（4） B2B連接器

4x 愛特姆(ATOM)B2B連接器，國產工業級；

共280pin，間距0.5mm，合高4.0mm；

2x 70pin公座B2B連接器，高度1.0mm；

2x 70pin母座B2B連接器，高度3.0mm。

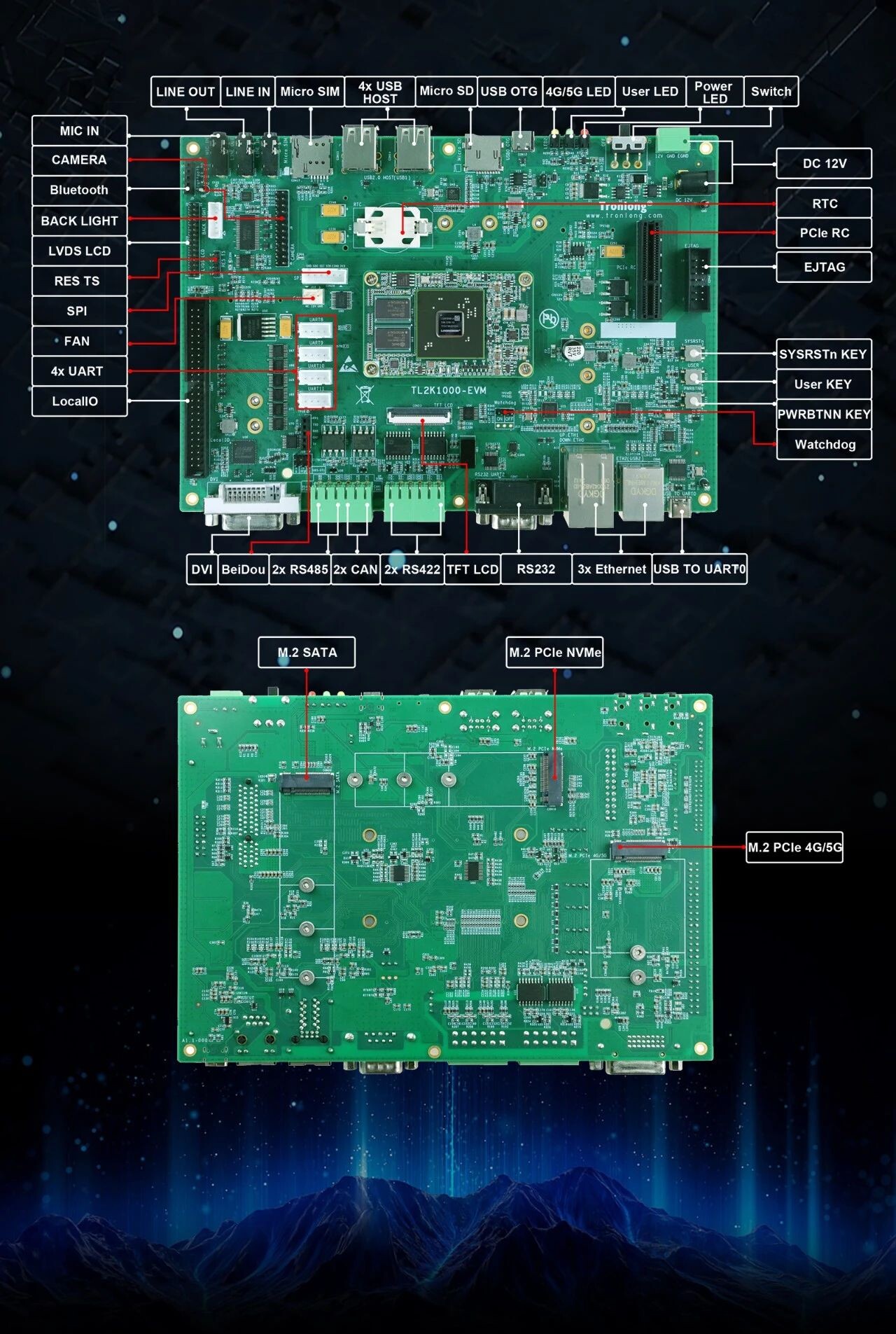

 評估底板

評估板由核心板和評估底板組成，所有元器件均采用國產工業級方案，接口資源豐富、支持選配多個模塊。

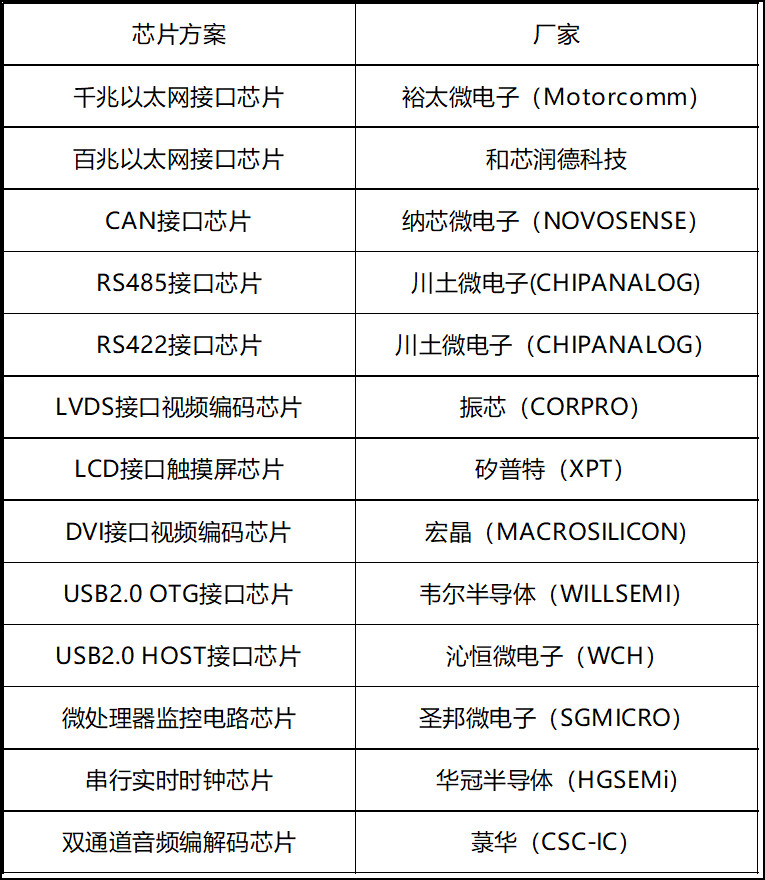

其中，評估底板元器件國產工業級方案如下。

表 4

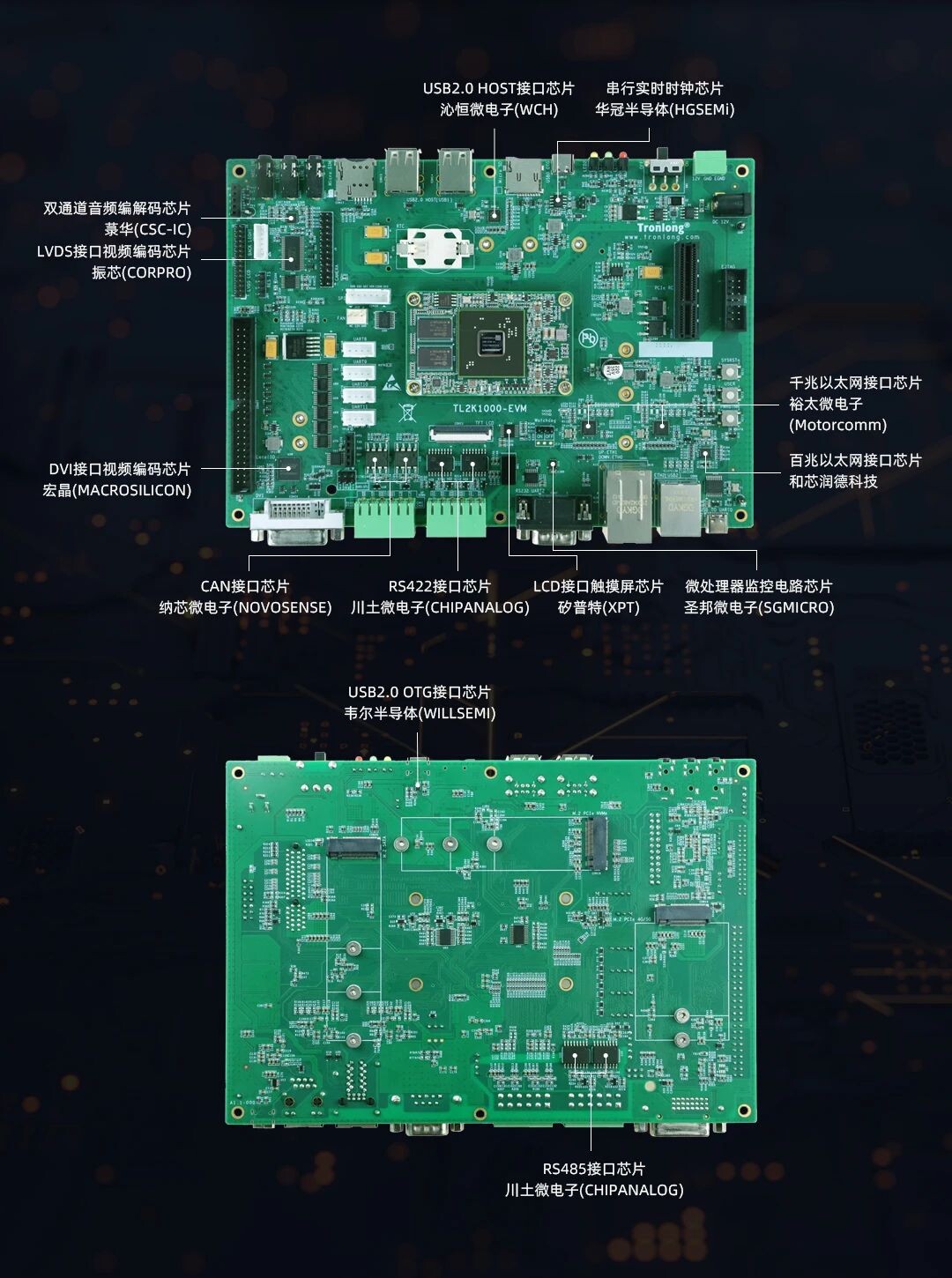

圖 4

在通信接口方面，包括3個Ethernet接口、5個USB接口、2個CAN接口、2個RS485接口、2個RS422接口、PCIe接口等，為用戶提供了豐富的數據傳輸選項。

在音視頻多媒體方面，評估板引出了LVDS LCD、TFT LCD、DVI等顯示接口，以及CAMERA（攝像頭輸入）、MIC IN（麥克風輸入）、LINE IN（音頻輸入）和LINE OUT（音頻輸出）等音視頻接口，支持高達1920x1080分辨率的60fps H.264視頻解碼，能夠滿足高清視頻處理的需求。

評估板還支持選配多種存儲與擴展模塊，如SATA硬盤、NVMe硬盤，以及4G/5G通信模塊、北斗衛星導航模塊和藍牙模塊。這些模塊的配置使得評估板能夠靈活應用于各種場景，滿足用戶對傳輸速率、存儲容量、定位精度以及無線通信等方面的需求。

圖 5

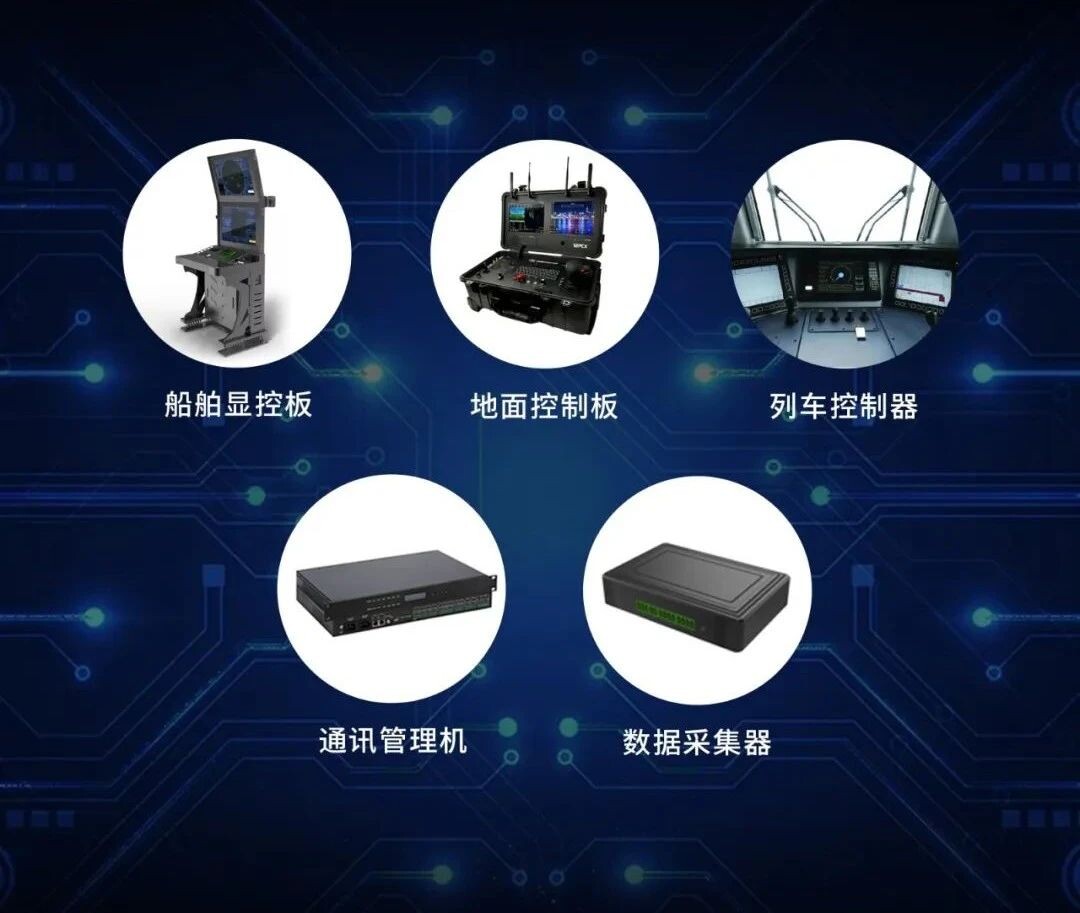

 龍芯LS2K1000LA-i典型應用領域

圖 6

到這里，我們的介紹結束。想要查看龍芯LS2K1000LA-i的相關案例演示，歡迎各位工程師掃描下方二維碼下載，快來試試吧！
