瑞芯微RK3568J產品簡介

RK3568J是瑞芯微四核ARM Cortex-A55@1.8GHz工業旗艦處理器。 創龍科技基于RK3568J所設計的工業核心板（SOM-TL3568）板載的CPU、ROM、RAM、電源、晶振、連接器等所有元器件均采用國產工業級方案，國產化率達100%！

圖 1

此外，這款國產工業評估板（TL3568-EVM）接口資源豐富，支持4K視頻解碼、1080P視頻編碼、多屏異顯，內置1TOPS高性能NPU以及8M ISP，還支持3路Ethernet、3路CAN、5路USB3.0、3路RS485、SDIO等，憑借其出色的性能及豐富的外設接口成為國內眾多工業客戶的不二之選！

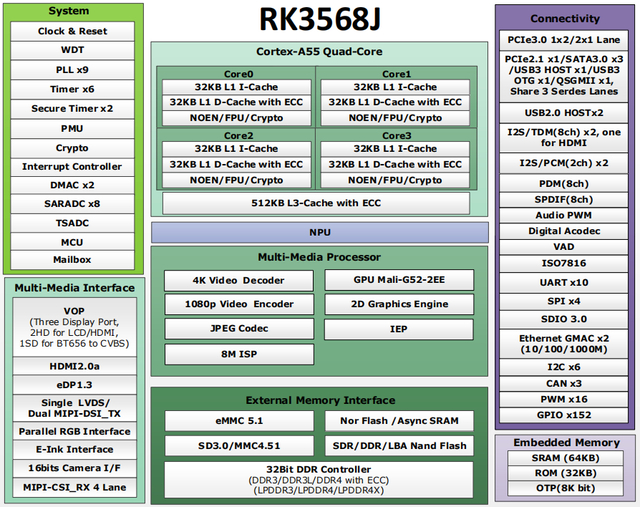

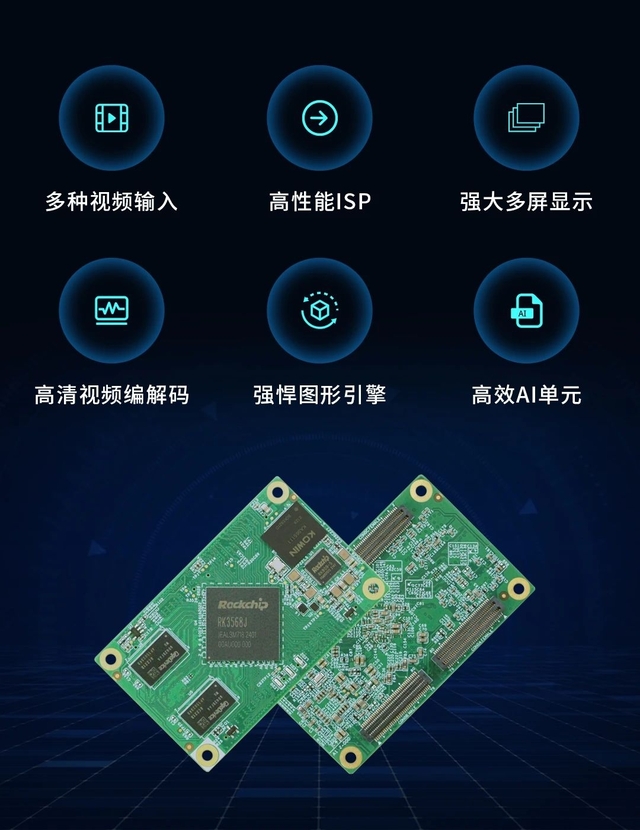

 RK3568J視頻圖像處理特點

多種視頻輸入：支持 MIPI RX CSI2 和 DVP 接口，兼容多種視頻輸入模式。

高性能ISP：支持Dual Pipe ISP，對4K分辨率的多路攝像頭輸入處理絲滑便捷。

強大多屏顯示：支持三個獨立顯示輸出，可實現多屏異顯。

高清視頻編解碼：支持 4K@60fps H.264/H.265 解碼及 1080P@60fps 編碼。

強悍圖形引擎：支持 2D/3D 圖形處理加速，支持 OpenGLES 1.1/2.0/3.2。

高效AI單元：高達 1 TOPS 算力 NPU，支持多種深度學習框架。

圖 2

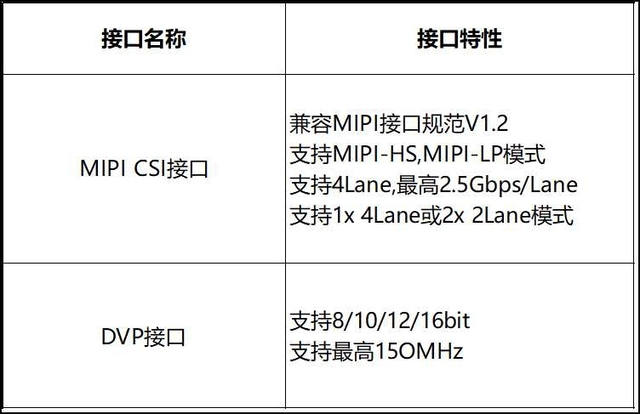

視頻圖像輸入

表 1

ISP圖像處理

Dual Pipe ISP，從DVP/CSI接收Camera圖像并進行圖像處理。

（1）輸入接口：最多同時支持3路接入：MIPI CSI x2 + DVP x1。

（2）分辨率：最高支持4096x2304分辨率。

視頻圖像輸出

VOP簡介

VOP2會從內存中讀取視頻數據和UI數據進行處理（縮放、裁剪、圖層疊加等），然后將數據發送到不同顯示接口進行圖像的顯示。

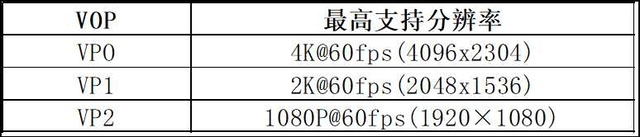

RK3568處理器支持3個VOP，可同時支持三個顯示屏顯示功能，最高支持分辨率如下表所示。

表 2

視頻圖像輸出接口

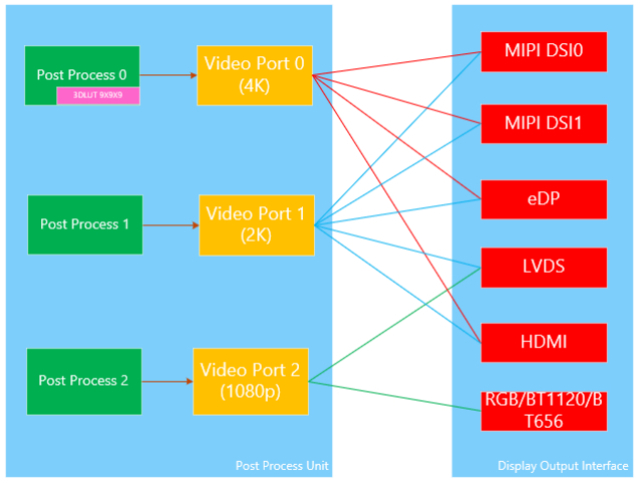

VOP2及顯示輸出接口配置如下圖所示。

圖 3

TL3568-EVM評估板（基于RK3568J）有4個視頻輸出接口：HDMI OUT，TFT LCD，MIPI LCD，LVDS LCD。默認提供以下配置的測試，其它配置需要修改Linux設備樹。

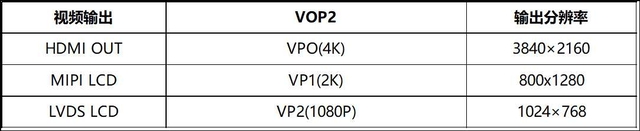

配置一：

表 3

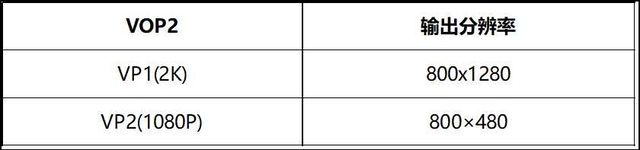

配置二：

表 4

視頻圖像編解碼

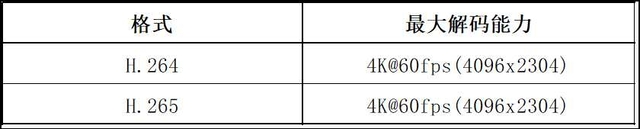

視頻解碼

表 5

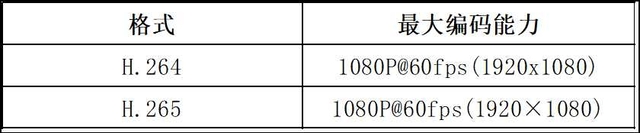

視頻編碼

表 6

JPEG解碼

（1）最高支持8176 x 8176分辨率；

（2）性能可達每秒7600萬像素。

JPEG編碼

（1）最高支持8192 x 8192分辨率；

（2）性能可達每秒9000萬像素。

圖形引擎

Mali-G52 1-Core-2EE

Mali-G52 1-Core-2EE支持2D/3D圖形處理加速。主要特性如下：

3D API支持：OpenGLES 1.1/2.0/3.2，Vulkan1.0/1.1。

RGA2-Enhance

（1）輸入：

ARGB/RGB888/RGB565/RGB4444/RGB5551/YUV420/YUV422/YVYU422/YVYU420/YUV422SP 10bit/YUV420SP 10bit，最大8192x8192；

（2）輸出：

ARGB/RGB888/RGB565/RGB4444/RGB5551/YUV420/YUV422/YUV400/Y4/YVYU422/YVYU420，最大4096x4096；

（3）旋轉：0/90/180/270度；

（4）Alpha Blending功能支持：per pixel alpha和fading。

神經網絡處理單元

NPU(Neural Process Unit)

（1）算力1 TOPS；

（2）支持INT8，INT16，FP16和BFP16；

（3）支持的深度學習框架：TensorFlow，Caffe，Tflite，Pytorch，Onnx NN，MXNet，Keras、Darknet等。

 瑞芯微RK3568J典型應用領域

圖 4
