CameraLink協議介紹

CameraLink是一種用于機器視覺和工業成像應用的標準化數字接口協議。它由自動化成像協會（Automated Imaging Association）開發，旨在解決傳統模擬視頻接口的局限性，提供一種高效、可靠且易于使用的數字解決方案，以實現相機與圖像處理系統之間的高速數據傳輸。

 CameraLink優勢

高清視頻：CameraLink協議支持高分辨率、高幀率視頻傳輸，能夠滿足捕捉快速運動或進行高速圖像采集等應用場景。

穩定可靠：CameraLink采用低壓差分信號（LVDS）傳輸技術，能夠有效抵抗電磁干擾和噪音，確保了信號在傳輸過程中的穩定性和抗干擾能力。

靈活配置：CameraLink協議提供了Base、Medium、Full等多種配置選項，以適應不同帶寬需求的應用場景。

圖 1

 12G-SDI介紹

SDI（Serial Digital Interface，串行數字接口）是一種用于傳輸未經壓縮的數字視頻信號的標準，主要應用于遠程監控、工業檢測等領域。12G-SDI是SDI接口的其中一種，支持高達12Gbps的數據傳輸速率，專為支持4K超高清視頻而設計。

 12G-SDI優勢

支持單鏈路傳輸：12G-SDI能夠在單根電纜上傳輸，簡化安裝與維護，減少布線復雜性。

支持長距離傳輸：12G-SDI支持長距離傳輸，能夠實現遠距離的高質量視頻信號傳輸。

支持4K高清視頻：12G-SDI支持4K分辨率，幀率高達60fps，能夠流暢地播放動態視頻。

圖 2

 RK3588J+FPGA國產平臺

瑞芯微RK3588J/RK3588處理器集成了四核2.4GHz ARM Cortex-A76與四核1.8GHz ARM Cortex-A55。創龍科技基于瑞芯微RK3588J/RK3588 + 紫光同創Titan-2 PG2T390H（兼容Xilinx Kintex-7 XC7K325T）FPGA，推出了SOM-TL3588F工業核心板和TL3588F-EVM評估板。

創龍的SOM-TL3588F核心板的ARM、FPGA、ROM、RAM、電源、晶振、連接器等所有元器件均采用國產工業級方案，國產化率100%。此外，RK3588J + FPGA評估板具備豐富的接口資源，包括Ethernet、RS422/RS485、USB 3.1、CAN、SFP+等通信接口，以及MIPI CSI、CameraLink Base、HDMI、12G-SDI等音視頻接口，滿足客戶的項目評估需求！

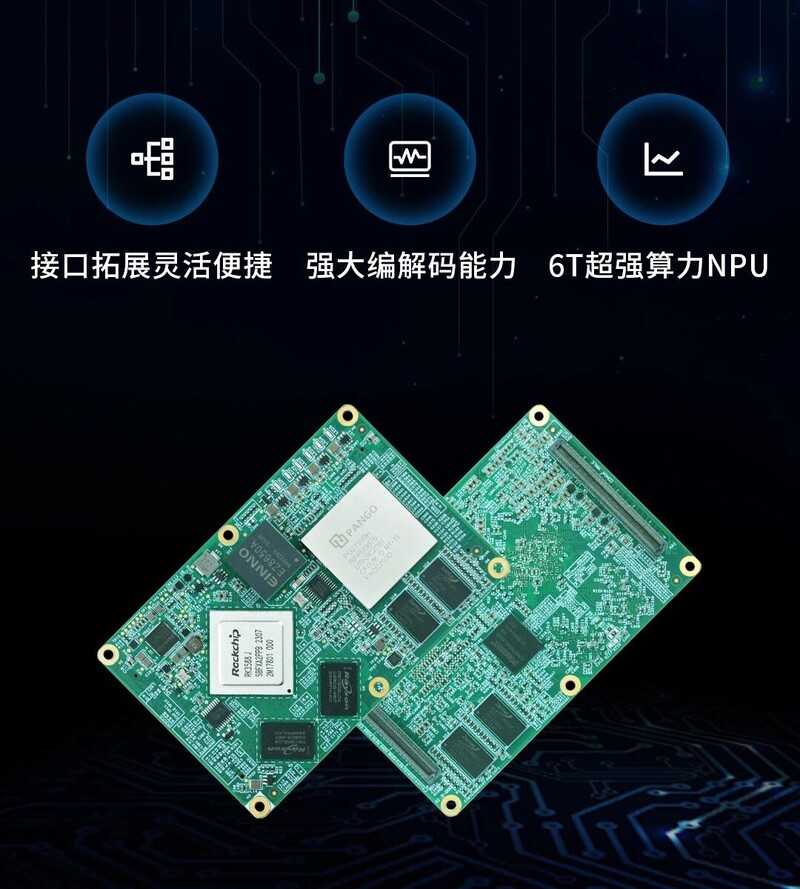

 RK3588J+FPGA核心板優勢

接口拓展靈活便捷

2路CameraLink Base，支持Full模式

12G-SDI IN/OUT接口，支持4K@60fps高清視頻，由高速串行收發器HSST引出

強大編解碼能力

8K@60fps H.265、8K@30fps H.264視頻解碼

8K@30fps H.265/H.264視頻編碼

6T超強算力NPU

支持INT4/INT8/INT16/FP16/BF16/TF32

支持TensorFlow/PyTorch/Caffe/MXNet深度學習框架

圖 3

 RK3588J+FPGA核心板典型應用領域

圖 4

 12G-SDI與CameraLink輸入輸出方案演示

本文主要介紹基于瑞芯微RK3588J + FPGA的高清視頻輸入案例，適用開發環境如下。

Windows開發環境：Windows 7 64bit、Windows 10 64bit

FPGA端開發環境：Xilinx Vivado 2017.4、Xilinx SDK 2017.4

硬件平臺：TL3588F-EVM（基于RK3588J + Kintex-7）

為了簡化描述，本文僅摘錄部分方案功能描述與測試結果，詳細產品資料請掃描文末二維碼下載。

cameralink_display案例

案例說明

案例通過TL3588F-EVM評估板的CameraLink接口進行分辨率為1280x1024、最高幀率為289.41fps的視頻采集，并通過TLCameraLinkF模塊的HDMI接口輸出采集到的視頻，分辨率為1920X1080、幀率為60fps。

案例演示

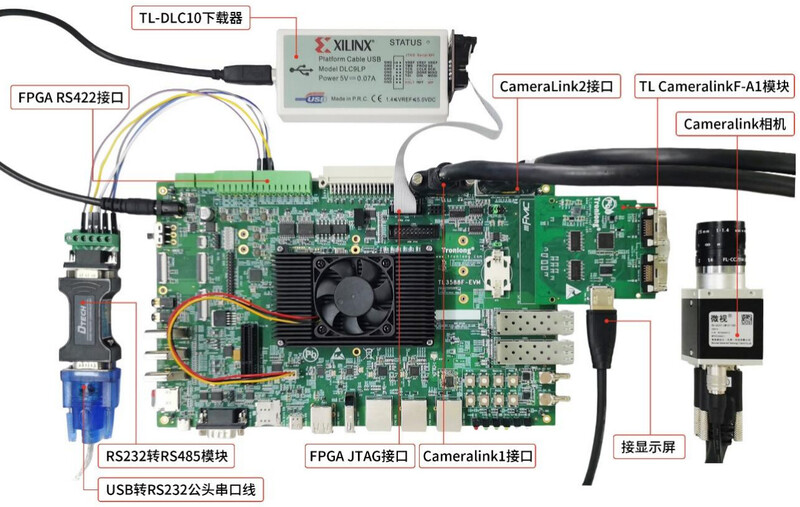

請將TLCameraLinkF模塊、CameraLink相機、HDMI顯示屏、評估板等對應連接，硬件連接如下圖所示。

圖 5

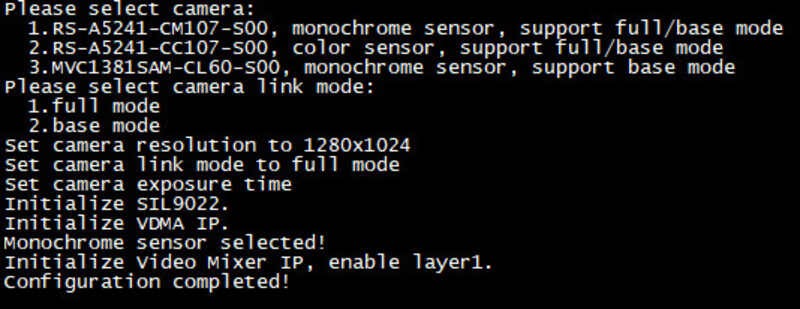

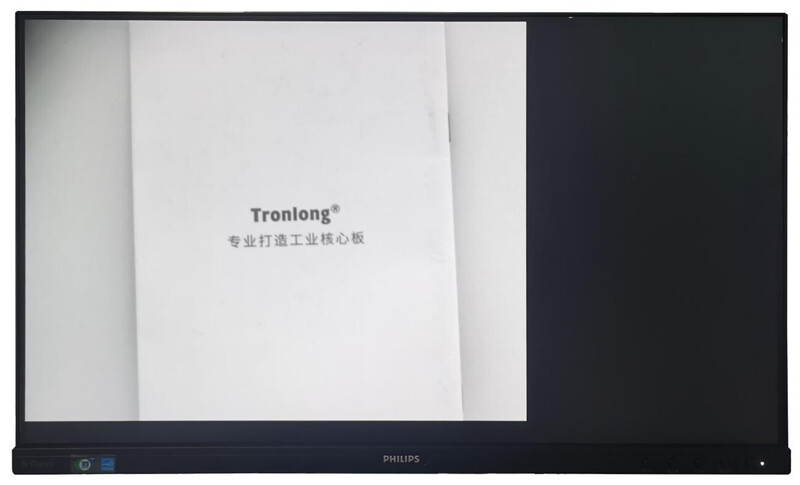

運行Full模式程序，即可看到串口終端打印如下信息。輸入"1"選擇相機型號為RS-A5241-CM107-S00，再輸入"1"選擇為Full模式。配置完成后，即可看到HDMI顯示屏輸出黑白圖像。

圖 6

圖 7

gtx_sdi_cap_dis案例

案例說明

TL3588F-EVM評估板通過12G-SDI IN接口進行1080P@60fps的視頻采集，并通過評估板的12G-SDI OUT接口將采集到的視頻進行輸出。

案例演示

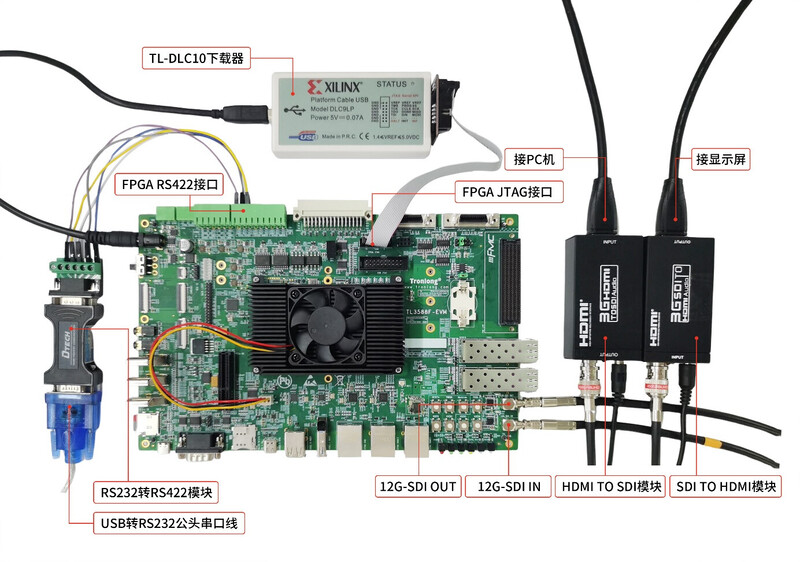

將PC機HDMI OUT接口、HDMI轉SDI模塊、HDMI轉SDI模塊、HDMI顯示屏、評估板等對應連接，硬件連接如下圖所示。

圖 8

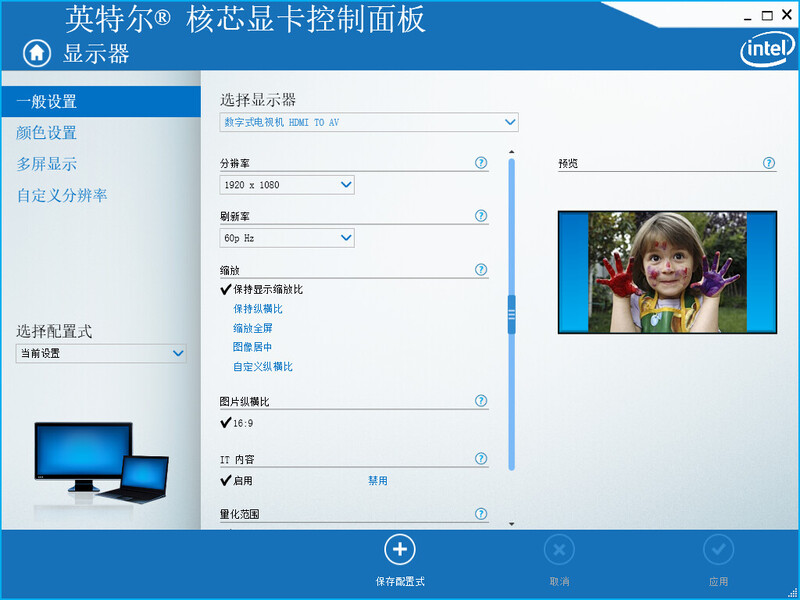

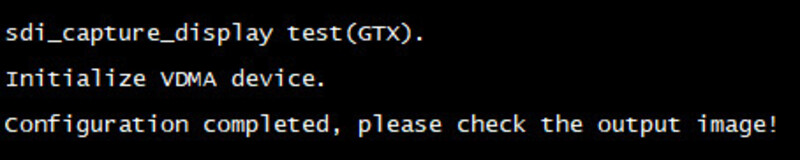

運行程序，即可看到串口終端打印如下信息，然后在PC機的顯卡設置（或圖形屬性）中，按照下圖設置HDMI分辨率為1920x1080、刷新率為60p Hz。

圖 9

圖 10

此時，HDMI顯示屏將顯示PC機HDMI OUT接口輸出的圖像。

圖 11

到這里，我們的演示步驟結束。想要查看更多瑞芯微RK3588J + FPGA國產平臺更多相關的案例演示，歡迎各位工程師掃描下方二維碼下載，快來試試吧！
