驚艷！200MSPS采樣率，RK3588J + FPGA高速AD采集與實時顯示案例來了！

2025/01/22

科技飛速發展，高速數據采集與實時顯示技術成為眾多領域的關鍵需求。今天給大家分享一個基于瑞芯微RK3588J + FPGA的高速AD采集與實時顯示案例。適用開發環境如下：

Windows開發環境：Windows 7 64bit、Windows 10 64bit
Linux開發環境：VMware16.2.5、Ubuntu20.04.6 64bit
U-Boot：U-Boot-2017.09
Kernel：Linux-5.10.160、Linux-RT-5.10.160
LinuxSDK：rk3588-buildroot-2021.11-sdk-[版本號]
（基于rk3588_linux_release_v1.2.1_20230720）
FPGA端開發環境：Xilinx Vivado 2017.4、Xilinx SDK 2017.4
硬件平臺：TL3588F-EVM（基于RK3588J + Kintex-7）

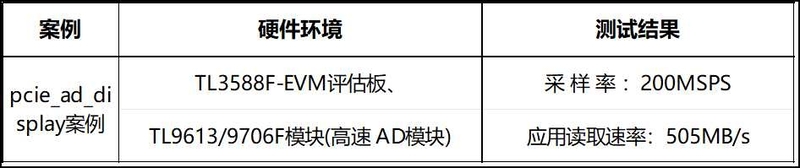

測試數據匯總

測試數據匯總如下：

表 1



RK3588J + FPGA國產平臺

瑞芯微RK3588J/RK3588處理器集成了四核2.4GHz ARM Cortex-A76與四核1.8GHz ARM Cortex-A55。創龍科技基于瑞芯微RK3588J/RK3588 + 紫光同創Titan-2 PG2T390H（兼容Xilinx Kintex-7 XC7K325T）FPGA，推出了SOM-TL3588F工業核心板和TL3588F-EVM評估板。


創龍的SOM-TL3588F核心板的ARM、FPGA、ROM、RAM、電源、晶振、連接器等所有元器件均采用國產工業級方案，國產化率100%。此外，RK3588J + FPGA評估板具備豐富的接口資源，包括Ethernet、RS422/RS485、USB 3.1、CAN、SFP+等通信接口，以及MIPI CSI、CameraLink Base、HDMI、12G-SDI等音視頻接口，滿足客戶的項目評估需求！

RK3588J + FPGA核心板典型應用領域

圖 2


pcie_ad_display案例演示

為了簡化描述，本文僅摘錄部分方案功能描述與測試結果，詳細產品資料請掃描文末二維碼下載。

案例說明

案例通過TL3588F-EVM評估板的FPGA端(PCIe EP)以200MSPS速率采集AD數據后，將數據通過PCIe總線傳輸至評估板ARM端讀取并顯示波形。
FPGA端將AD數據存儲至BRAM中，每存滿32KByte數據后，產生PCIe MSI中斷，并通過MSI向量指示相應地址空間的數據已準備就緒，通知ARM做乒乓處理。
AD9613采樣雙通道12bit數據，由于傳輸時將12bit數據按照16bit進行發送，因此實際發送數據量為16bit x 2 x 200MSPS = 6400Mbps。
FPGA端實現采集數據功能，ARM端實現數據讀取和顯示波形功能。

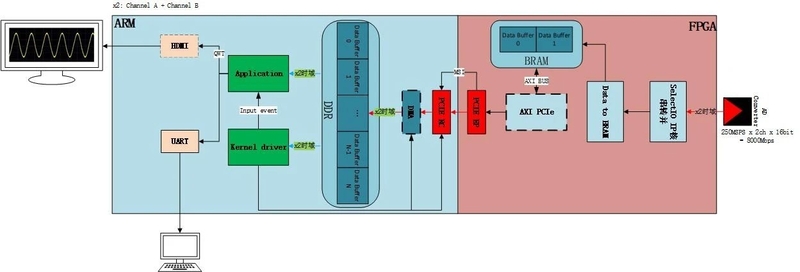

圖 2 系統工作示意框圖

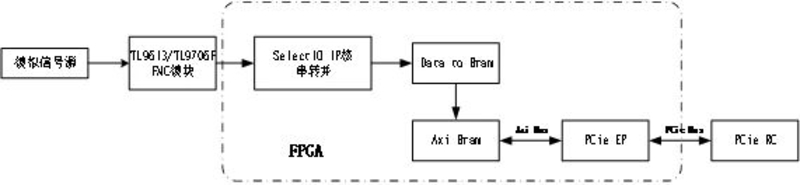

圖 3 FPGA端程序功能框圖

案例演示

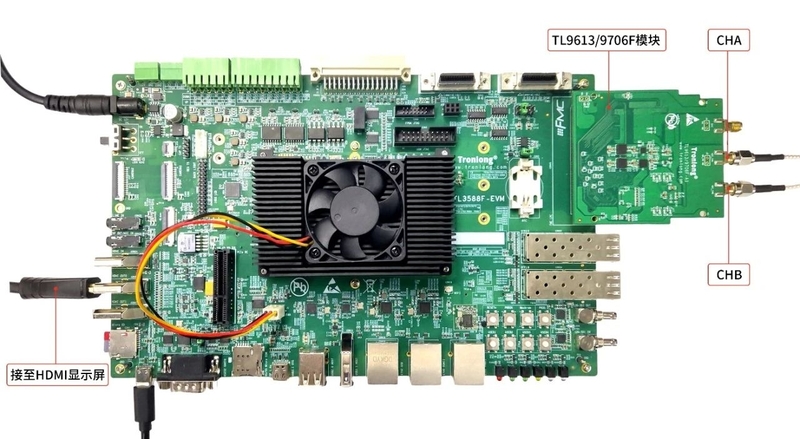

將創龍科技的高速AD/DA模塊TL9613/9706F連接至評估板FMC接口，將TL9613/9706F-A1模塊的ADC_CHA和ADC_CHA通道分別正確連接至信號發生器A通道和B通道。將信號發生器設置為兩路正弦波輸出，ADC_CHA通道頻率設置為10MHz，ADC_CHB通道頻率設置為1MHz，峰峰值均設置為2.000Vpp，輸出負載均設置為50Ω。


圖 4
請參考產品資料完成環境配置，運行本案例FPGA程序，將鏡像boot-pcie-ad-display.img固化至Linux系統啟動卡，并加載pcie_ad_display.ko驅動。
將案例的可執行程序拷貝至評估板文件系統后，執行如下命令，以連續模式采集數據，按下"Ctrl + C"可停止程序運行。

Target# ./pcie_ad_display -m 2

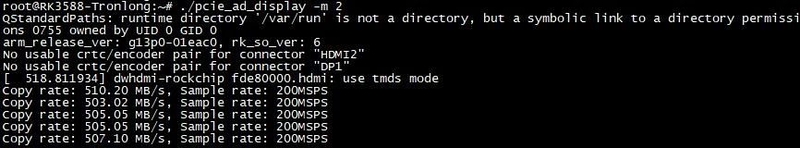

圖 5

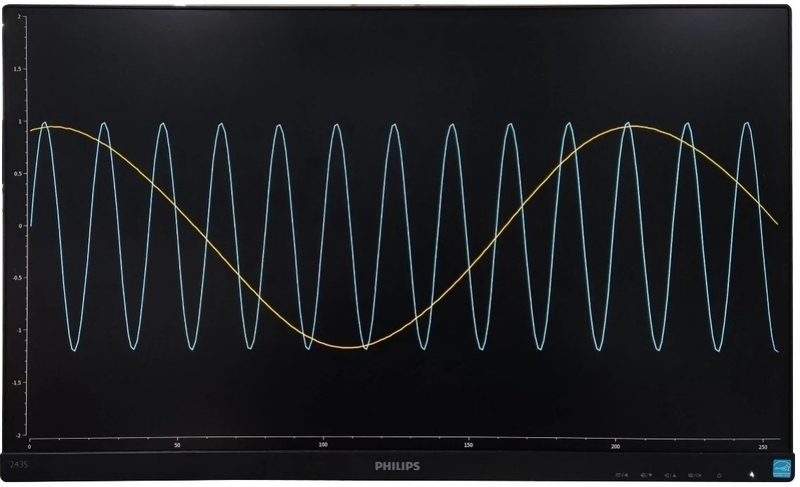

由上圖打印信息可知，讀取速率約為505MB/s，采樣率為200MSPS。同時，HDMI顯示屏將會實時顯示動態波形，如下圖所示。


圖 6

至此，演示步驟就結束啦。想查看更多瑞芯微RK3588J + FPGA國產平臺相關案例演示，各位工程師趕緊掃描下方二維碼下載，親自體驗一下吧！
