案例測試數據

本文主要分享RK3562J基于AMP(Asymmetric Multi-processing)的8/16通道AD采集開發案例，案例中使用的AD芯片為核芯互聯CL1606/CL1616（國產）、ADI AD7606/AD7616。適用以下開發環境：

Windows開發環境：Windows 7 64bit、Windows 10 64bit

虛擬機：VMware16.2.5

開發環境：Ubuntu20.04.6 64bit

U-Boot：U-Boot-2017.09

Kernel：Linux-5.10.209

LinuxSDK：rk3562-buildroot-2021.11-sdk-[版本號]

（基于rk3562_linux_release_v1.2.0_20240620）

硬件平臺：創龍科技TL3562-EVM工業評估板（基于RK3562J）

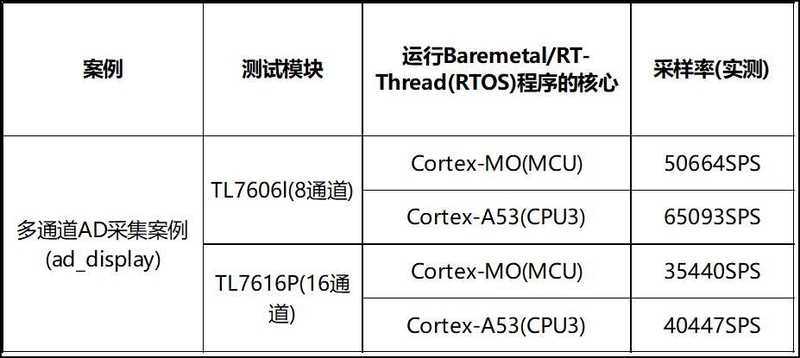

案例測試結果如下：

表 1

 案例詳細介紹

本案例支持Cortex-M0(MCU)、Cortex-A53(CPU3)核心運行Baremetal/RT-Thread(RTOS)程序進行測試，兩種方案的具體區別如下：

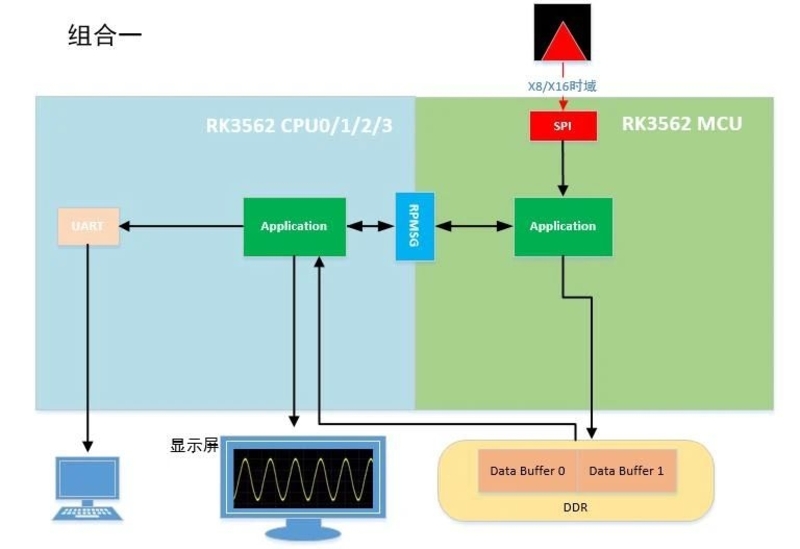

（1）Cortex-M0(MCU)核心運行

案例使用SPI總線采集8/16通道AD數據，評估板Cortex-A53(CPU0、CPU1、CPU2、CPU3)核心運行Linux系統，Cortex-M0(MCU)核心運行Baremetal、RT-Thread程序。

Baremetal/RT-Thread(RTOS)端通過SPI采集的AD數據寫入DDR共享內存，并通過rpmsg發送寫入的共享內存信息至Linux應用程序，然后Linux端從指定共享內存中讀取AD數據，并將數據轉換得到電壓值，通過Qt顯示波形至顯示屏。

圖 1 系統工作示意框

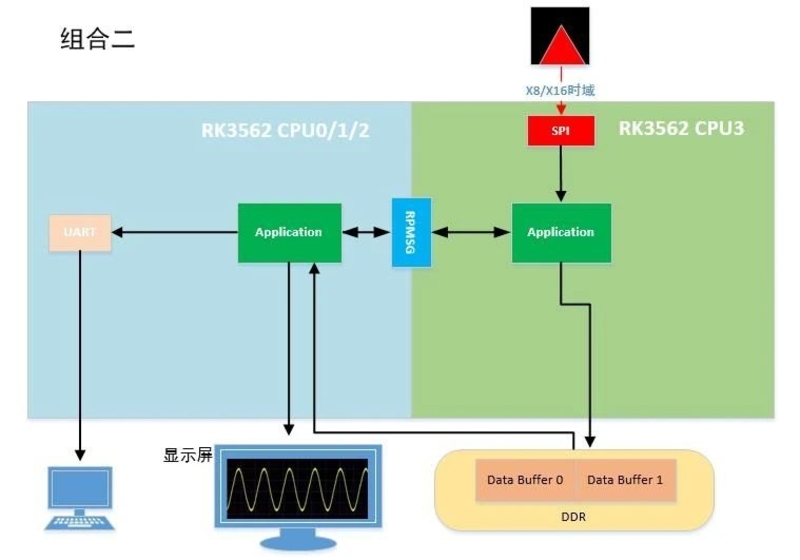

（2）Cortex-A53(CPU3)核心運行

同樣使用SPI總線采集8/16通道AD數據，評估板Cortex-A53(CPU0、CPU1、CPU2)核心運行Linux系統，Cortex-A53(CPU3)核心運行Baremetal、RT-Thread程序。

Baremetal/RT-Thread(RTOS)端通過SPI采集的AD數據寫入DDR共享內存，并通過rpmsg發送寫入的共享內存信息至Linux應用程序，然后Linux端從指定共享內存中讀取AD數據，并將數據轉換得到電壓值，通過Qt顯示波形至顯示屏。

圖 2 系統工作示意框

 RK3562J典型應用領域

RK3562J憑借其強大性能和靈活架構，廣泛應用多個領域。

圖 3

 案例演示

本章節以16通道AD采集案例為例演示，為了簡化描述，本文僅摘錄部分方案功能描述與測試結果，詳細產品資料請掃描文末二維碼下載。

案例說明

案例使用創龍科技TL7616P模塊（16通道）運行Baremetal/RT-Thread(RTOS)程序進行AD數據采集。

案例測試

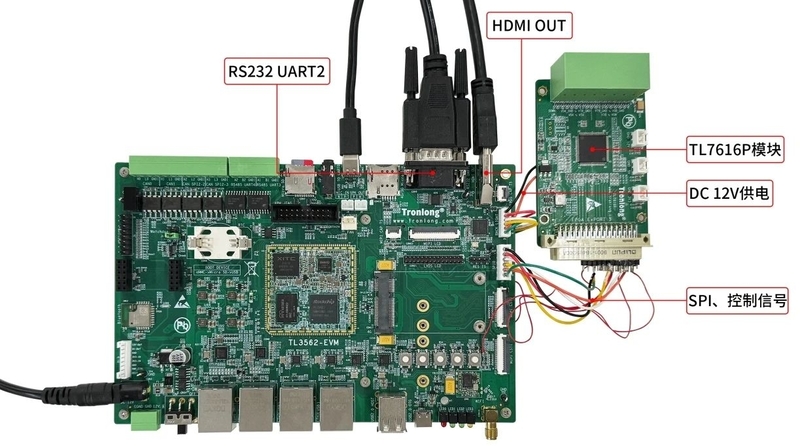

請將評估板RS232 UART2串口連接至PC機，將評估板HDMI OUT接口與HDMI顯示屏連接，將創龍科技TL7616P模塊連接至評估板，硬件連接如下圖所示。

圖 4

本次測試以TL7616P模塊V7B和V0A通道為例，請分別正確連接至信號發生器A通道和B通道。信號發生器A通道和B通道均設置為輸出頻率1KHz、峰峰值10.0Vpp的正弦波信號。

請參考產品資料將案例相關鏡像固化至評估板，將案例可執行文件ad_display拷貝至評估板文件系統任意目錄下。

執行如下命令，單次采集1024個數據采樣點。

Target# ./ad_display -d ad7616 -m 1 -platform wayland

圖 5

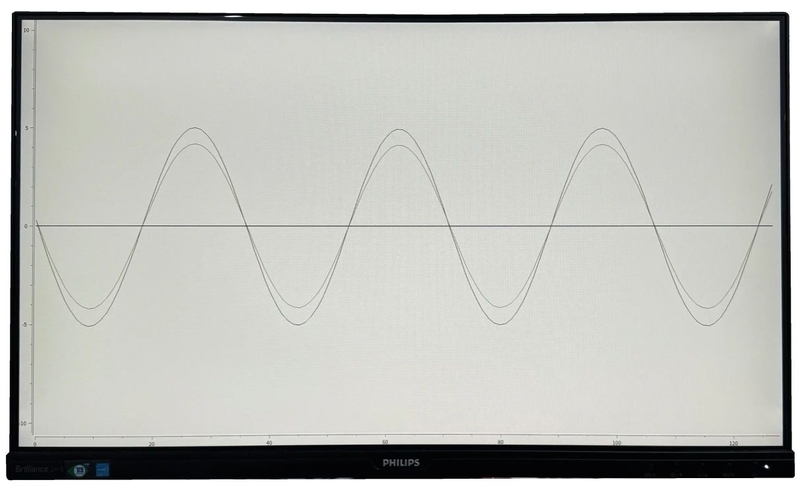

同時，HDMI顯示屏將會顯示靜態波形，如下圖所示。

圖 6

按下"Ctrl + C"可停止程序運行。

圖 7 Cortex-M0(MCU)核心運行結果

圖 8 Cortex-A53(CPU3)核心運行結果
