開機LOGO是品牌展示與用戶體驗的關鍵環節。對于企業而言，替換默認LOGO能強化品牌形象，統一產品線標識，提升用戶對設備的信任感。我司目前提供了三種替換LOGO的方案供客戶選擇。



 LOGO替換方案介紹



方案一：通過更新文件系統LOGO源文件替換

該方案通過更新文件系統LOGO源文件替換LOGO圖片，即時生效，重啟設備后即可顯示新LOGO。

優勢：操作簡單、無需編譯代碼，直接覆蓋源文件即可生效。

適用場景：快速測試、臨時調試或小批量設備更新。



方案二：通過修改U-Boot環境變量替換

該方案通過U-Boot命令行設置環境變量替換LOGO圖片，保存U-Boot環境變量后即可生效，重啟設備后即可顯示新LOGO。

優勢：支持動態調整，可自定義LOGO文件存儲位置。

適用場景：需要頻繁更換LOGO的場景。



方案三：通過更新系統鏡像替換

該方案通過替換LinuxSDK中的LOGO文件后重新編譯鏡像，生成含新LOGO的完整系統鏡像，系統鏡像可用于制作Linux系統啟動卡或固化至eMMC。

優勢：適用于出廠預裝，批量替換，確保LOGO穩定性和長期一致性。

適用場景：產品量產、固件預燒錄或批量部署場景。



 LOGO替換實操



開發環境



本文主要介紹基于RK3562的替換開機LOGO方法，適用以下開發環境：



Windows開發環境：Windows 7 64bit、Windows 10 64bit

Linux開發環境：VMware16.2.5、Ubuntu20.04.6 64

U-Boot：U-Boot-2017.09

Kernel：Linux-5.10.209

LinuxSDK：rk3562-buildroot-2021.11-sdk-[版本號]（基于rk3562_linux_release_v1.2.0_20240620）

硬件平臺：創龍科技RK3562工業評估板（TL3562-EVM）



案例說明



我司提供的Linux系統鏡像已支持U-Boot和內核啟動階段開機LOGO顯示功能，評估板上電啟動后，U-Boot啟動階段、內核啟動階段將分別讀取Linux系統對應路徑下的LOGO圖片，并輸出至顯示屏，顯示過程會持續至內核啟動完成。



開機LOGO圖片要求為BMP格式的24位位圖，并且圖片分辨率建議不超過顯示設備的分辨率。目前替換開機LOGO方法支持HDMI、LVDS LCD以及MIPI LCD顯示。



為了簡化描述，本文僅摘錄部分方案功能描述與測試結果，詳細產品資料請掃描文末二維碼下載。



案例測試



Linux系統默認支持HDMI顯示，請將評估板HDMI OUT接口連接至HDMI顯示屏。



（1）通過更新文件系統LOGO源文件替換LOGO圖片

評估板上電啟動，將制作好的LOGO文件拷貝至評估板根文件系統"boot/"目錄下，替換目錄下原有的logo.bmp、logo_kernel.bmp文件。







替換完成后，評估板重新上電，系統啟動時，HDMI顯示器將顯示替換后的LOGO圖片。



（2）通過修改U-Boot環境變量替換LOGO圖片

請將需要替換的LOGO文件拷貝至評估板文件系統自定義目錄下。







評估板上電啟動后，在U-Boot倒計時結束之前按下"Ctrl + C"，進入U-Boot命令行模式，執行如下命令，設置LOGO圖片讀取路徑，并保存環境變量，重啟即可替換LOGO圖片。



U-Boot#?setenv uboot_logo_ext4fs_path /root/logo.bmp

U-Boot#?setenv kernel_logo_ext4fs_path /root/logo_kernel.bmp

U-Boot#?saveenv





修改完成后，評估板重新上電，系統啟動時，HDMI顯示器將顯示替換后的LOGO圖片。



（3）通過更新系統鏡像替換LOGO圖片

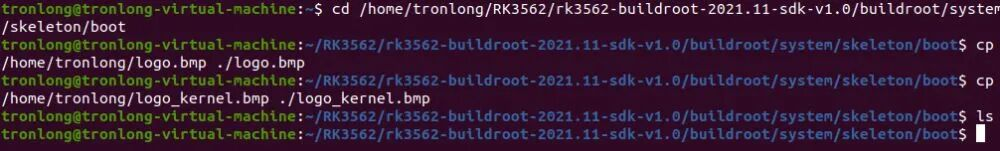

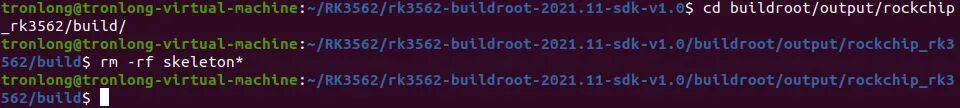

替換LinuxSDK對應目錄下原來的logo.bmp、logo_kernel.bmp文件，并刪除LinuxSDK源碼下的"buildroot/output/rockchip_rk3562/build/"中的所有關于skeleton的文件



參考產品資料用戶手冊，編譯Buildroot文件系統生成新的鏡像rootfs.img，然后更新update.img系統鏡像，并重新制作Linux系統啟動卡。



制作完成后，將Linux系統啟動卡插至評估板Micro SD卡槽，評估板連接HDMI顯示屏。

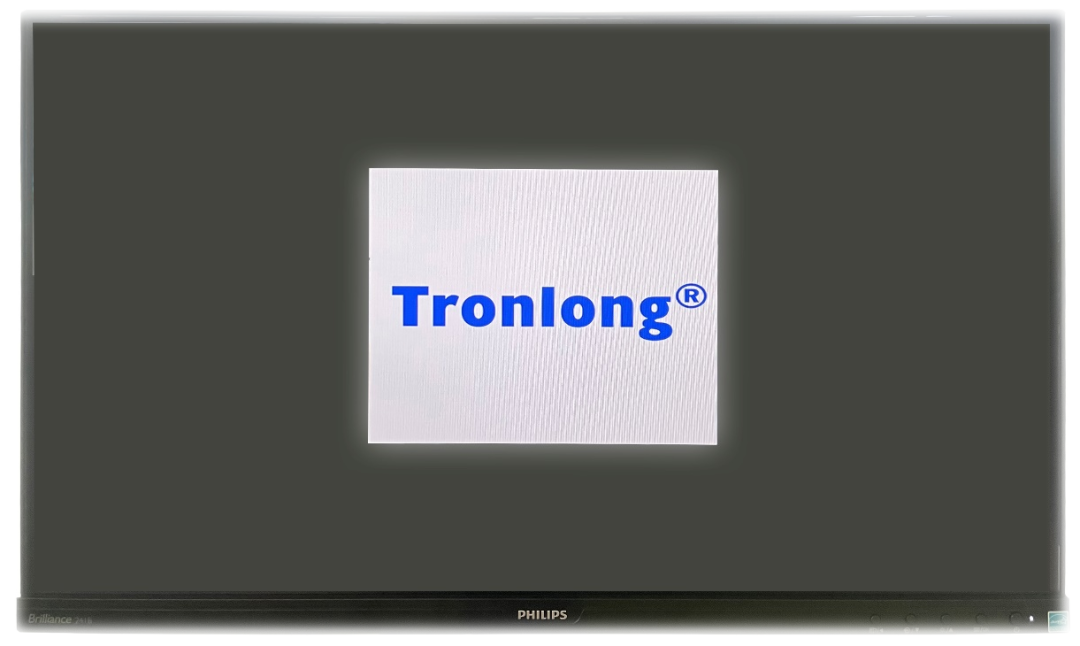

參考以上方法，替換完成后評估板上電，系統啟動時，HDMI顯示器將顯示替換后的LOGO圖片。
