本文主要介紹基于Xilinx UltraScale+MPSoC XCZU7EV的高速AD采集與高速DA輸出案例，適用開發環境如下:



Windows開發環境：Windows 7 64bit、Windows 10 64bit

PL端開發環境：Xilinx Unified 2022.2

硬件平臺：創龍科技TLZU-EVM評估板



 方案介紹



案例通過AD9613以175MSPS速率采集AD數據后，再通過PL端的ILA顯示AD數據波形，再將AD9613的A通道數據通過AD9706以175MSPS速率進行DA數據輸出。

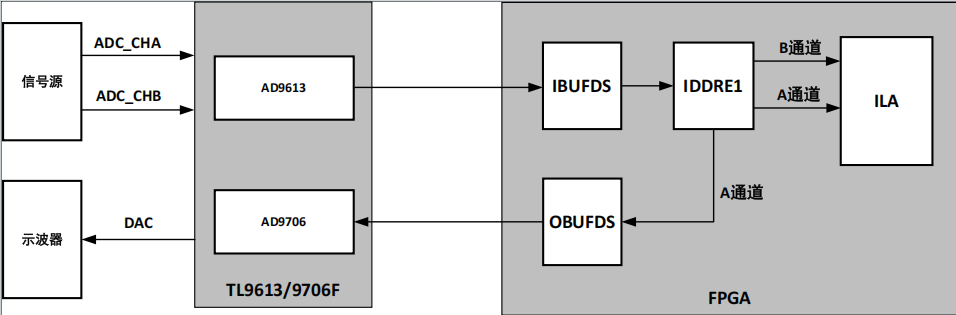

 程序功能框圖



該方案具有以下優勢：



高速數據處理：支持175MSPS的高采樣率，適用于高頻信號采集與處理場景，同時驗證ADC和DAC功能，展示完整數據處理能力。



高精度驗證：通過集成ILA實時捕獲數字波形，并與示波器測量的模擬信號進行嚴格對比，確保信號轉換精度，為系統性能評估提供參考依據。



便捷開發調試：通過Vivado ILA邏輯分析儀功能，可直接觀察數字波形，支持模擬波形顯示模式，便于直觀分析信號特征。



 平臺介紹



XCZU7EV是Xilinx UltraScale+ MPSoC系列高性能異構多核SoC處理器，集成PS端（四核ARM Cortex-A53+雙核ARM Cortex-R5）+PL端UltraScale+架構可編程邏輯資源。



創龍科技基于XCZU7EV設計的工業核心板（SOM-TLZU）支持4K@60fps H.264/H.265視頻硬件編解碼，并支持SATA大容量存儲接口。



此外，創龍科技基于XCZU7EV設計的工業評估板（TLZU-EVM）接口資源豐富，支持CameraLink、SDI、HDMI、DisplayPort、FMC HPC、PCIe、SATA、SFP+、Ethernet、USB3.0、CAN、RS422、Micro SD等接口，滿足用戶的項目評估需求！





 高速AD/DA案例演示



為了簡化描述，本文僅摘錄部分方案功能描述與測試結果，詳細產品資料請掃描文末二維碼下載。



案例說明



案例實現了通過AD9613 ADC以175MSPS速率采集數據，通過ILA顯示波形，并通過AD9706 DAC以相同速率輸出A通道數據，驗證高速AD/DA功能。



案例演示

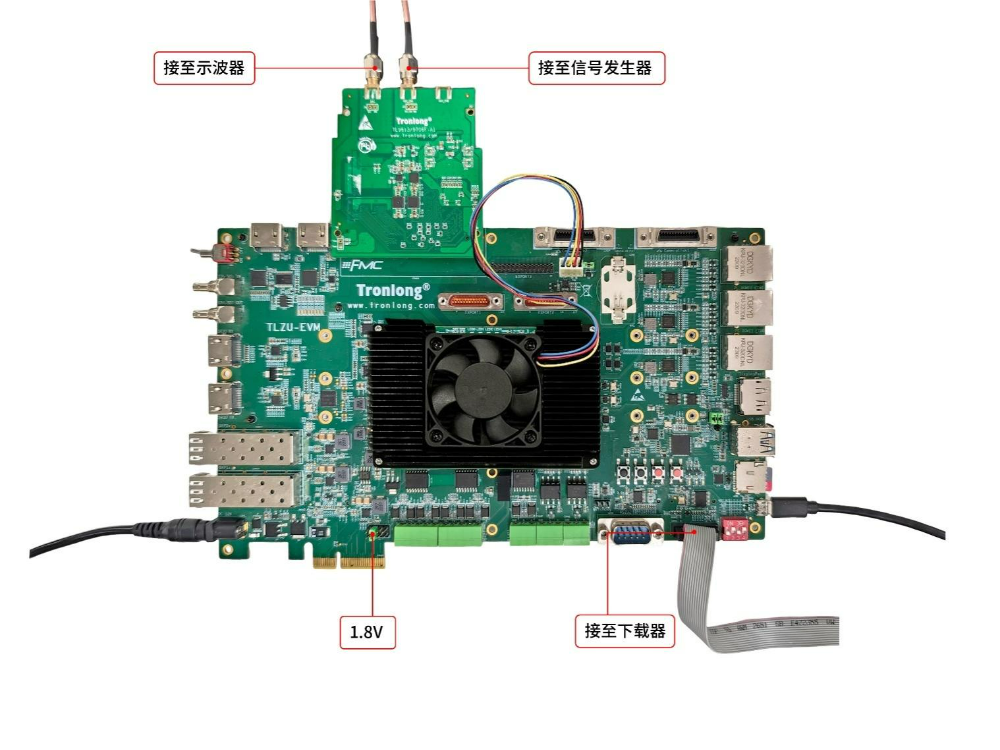

將創龍科技的高速AD/DA模塊TL9613/9706F連接至評估板FMC接口，評估板J1跳線帽選擇1.8V檔位。使用信號發生器向TL9613/9706F模塊的A通道(CON2)提供測試信號，信號發生器設置為一路正弦波輸出、頻率1.5MHz、峰峰值1.5Vpp、輸出負載50Ω，并使用示波器測試TL9613/9706F模塊的DAC接口(CON4)信號。

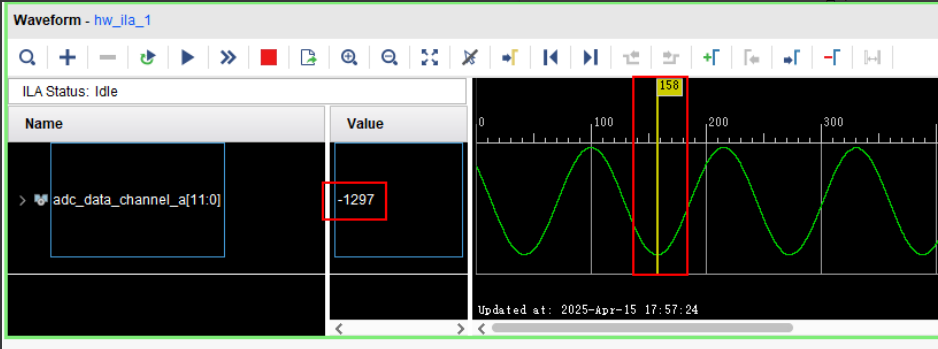

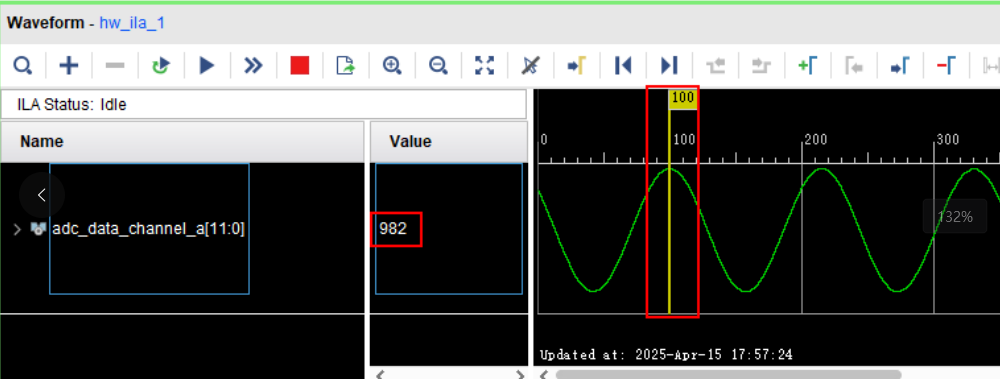

請運行程序，在Vivado工程中點擊圖標，查看到ILA觸發抓取AD數據波形。本次測得波峰值為982，波谷值為-1297，則峰峰值為982-(-1297)=2279。







實際測得信號發生器產生的測試信號的峰峰值為1.6910Vpp，根據AD9613數據手冊，理論幅值=峰峰值*增益/量程*4096=1.6910*0.511/1.75*4096=2022.49，與ILA結果基本一致。

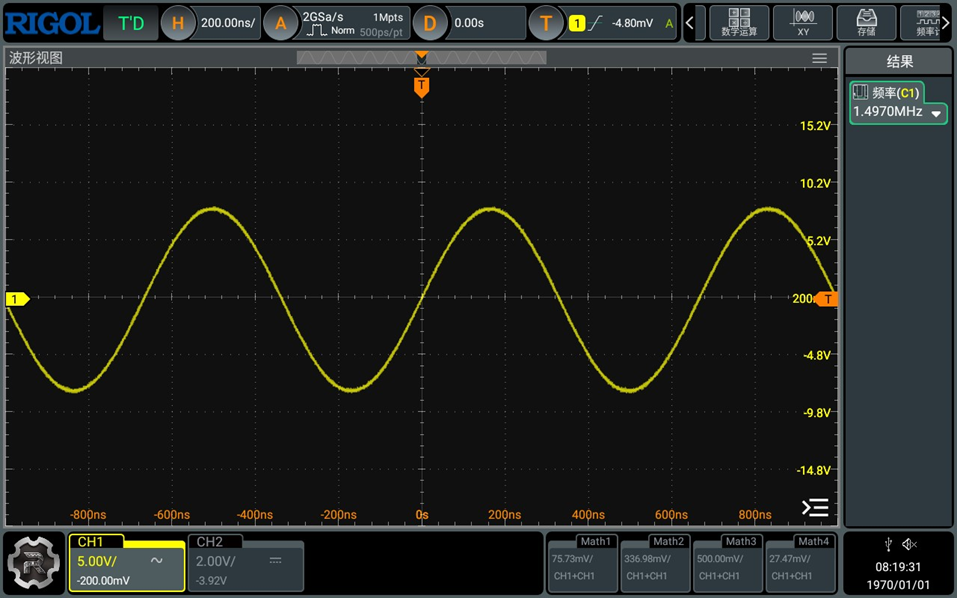

此時，可從示波器中看到DAC接口輸出頻率為1.4970MHz的正弦波，與信號發生器產生的信號基本一致。





到這里，我們的演示步驟結束。想要查看更多XCZU7EV相關的案例演示，歡迎各位工程師掃描下方二維碼下載，快來試試吧！
