在RK3588沒出來之前，CameraLink視頻高速采集處理方案一般都是基于進口DSP + FPGA架構。近幾年來，隨著各個行業對國產化比例的要求越來越高，國產CameraLink視頻方案的需求日趨明顯。



RK3588一經推出，立即火爆工業自動化、能源電力、安防、通信等行業！得益于8核（4核A76 + 4核A55）、8納米技術，國產屬性的RK3588很快被很多開發者用于CameraLink視頻方案上。

外加6TOPS的AI算力加持，可使CameraLink視頻方案的功能進一步加強。因此，在CameraLink視頻方案上，RK3588 + FPGA的王炸組合逐漸都會被開發者優先考慮了。



▍RK3588 + Titan-2全國產平臺

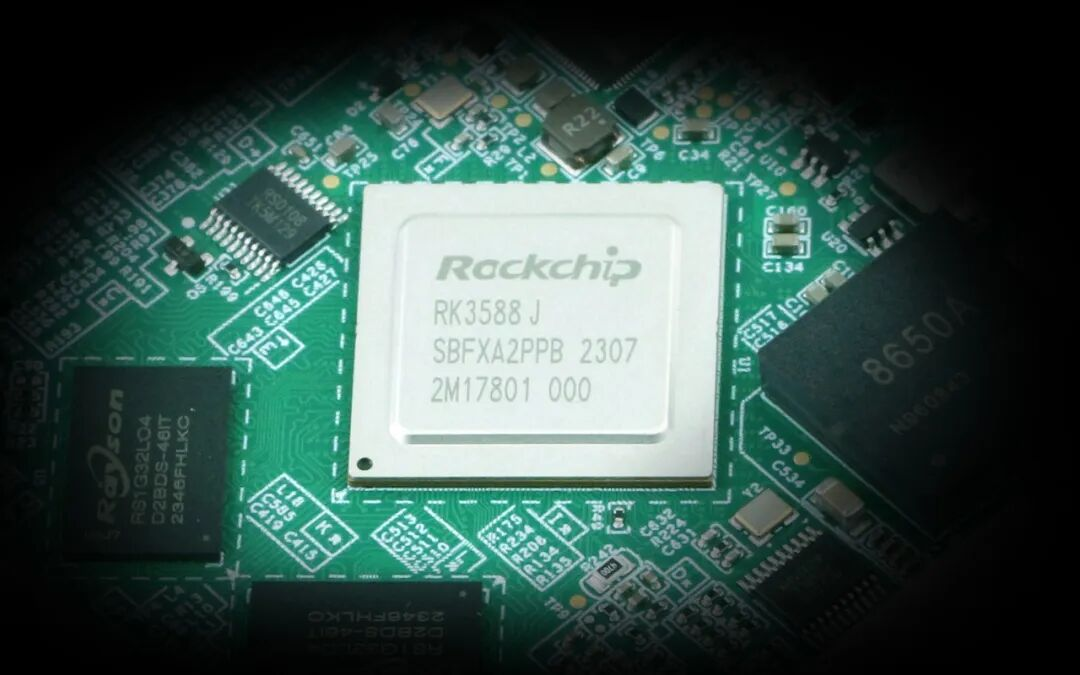

瑞芯微RK3588性能可謂十分炸裂，它集成了4核ARM Cortex-A76@2.4GHz與4核ARM Cortex-A55@1.8GHz + 6TOPS算力AI引擎。它還具備PCIe 3.0接口，可與高端FPGA通過PCIe進行高速圖像數據傳輸。我們實測過兩者的通訊速率可達2400MB/s，完全滿足高幀率視頻圖像傳輸要求。

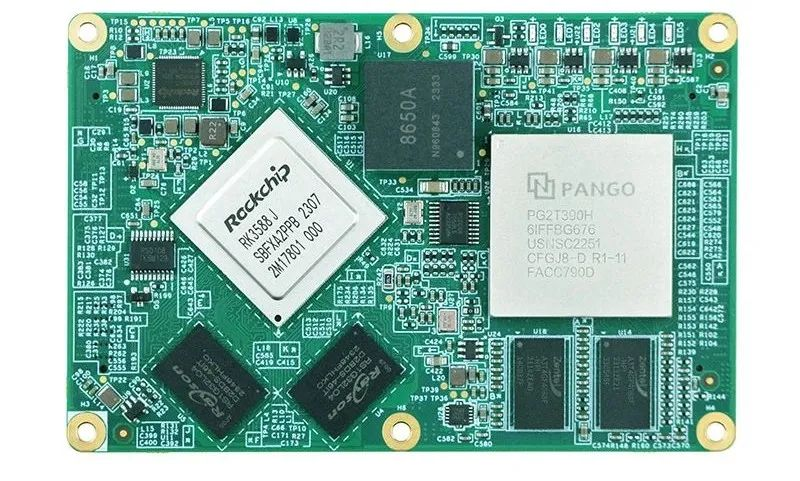

1年前，創龍科技推出了基于瑞芯微RK3588 + 紫光同創Titan-2 PG2T390H FPGA（可選貼Xilinx Kintex-7 XC7K325T）的工業核心板和評估板。這個國產ARM + FPGA平臺推出沒多久，庫存的評估板很快就被訂購完了，可見需求十分旺盛。



核心板的ARM、FPGA、ROM、RAM、電源、晶振、連接器等所有元器件均采用國產工業級方案，國產化率100%，可提供“賽寶實驗室”國產化率認證報告。

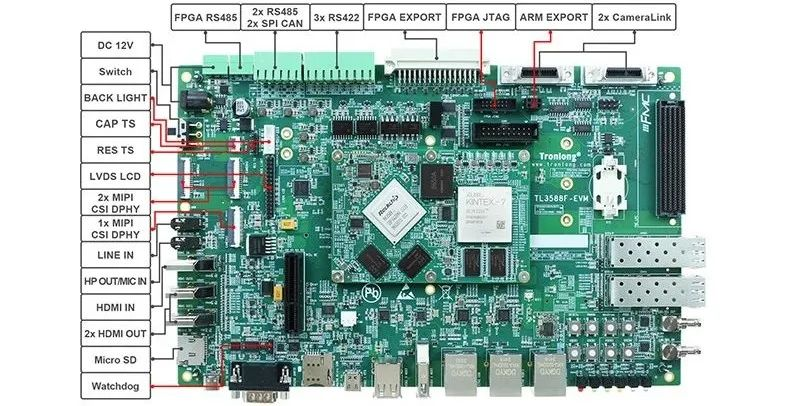

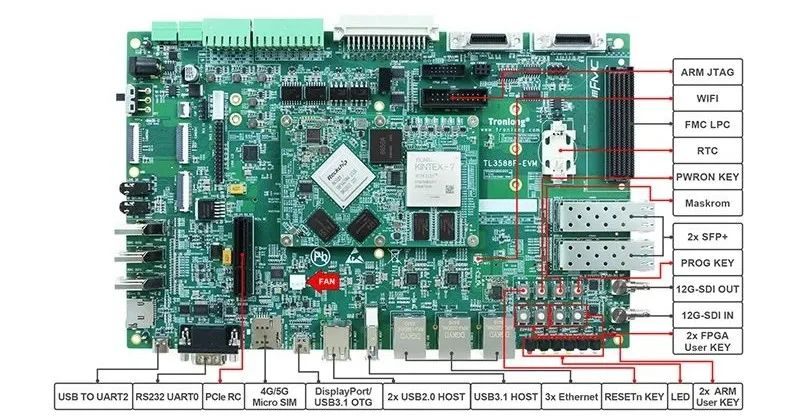

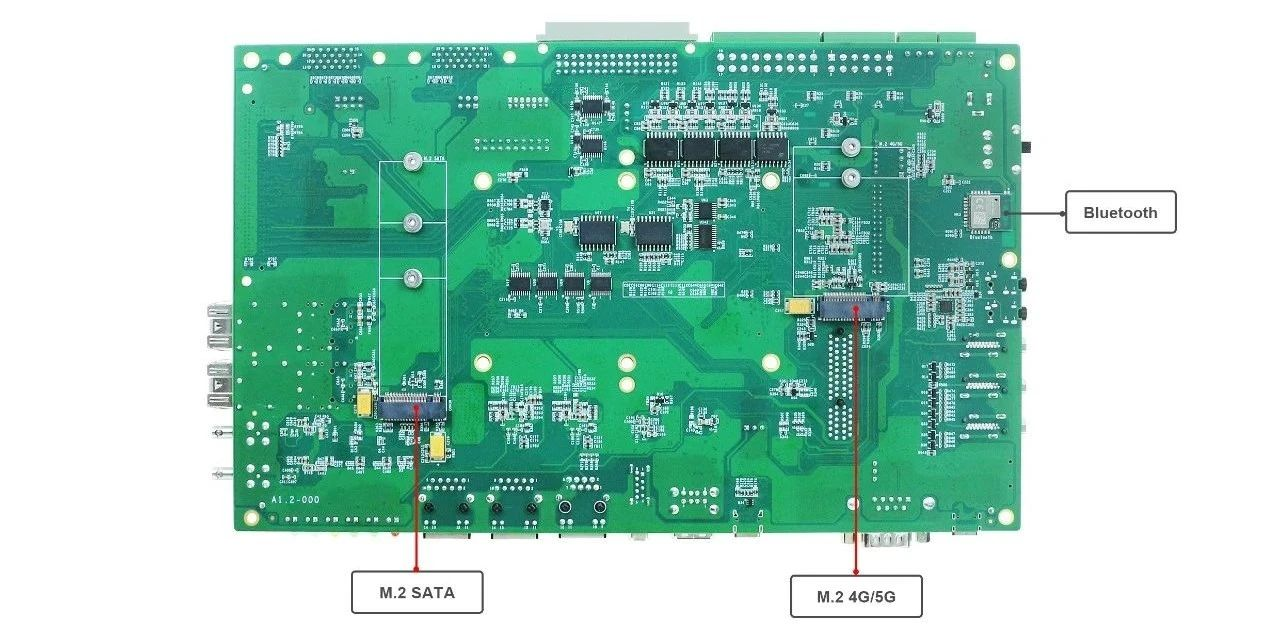

評估板具備豐富的接口資源，包括Ethernet、RS422/RS485、USB 3.1、CAN、SFP+等通信接口，以及MIPI CSI、HDMI IN/OUT、CameraLink、12G-SDI等音視頻接口，可滿足客戶的項目評估需求！



▍266fps高幀率視頻采集方案

方案說明



案例通過RK3588 + Titan-2 FPGA評估板的CameraLink接口，進行分辨率為1920x1080、最高幀率為266fps的視頻采集，并通過HDMI接口輸出采集到的視頻，分辨率為1920x1080、幀率為60fps。



方案演示

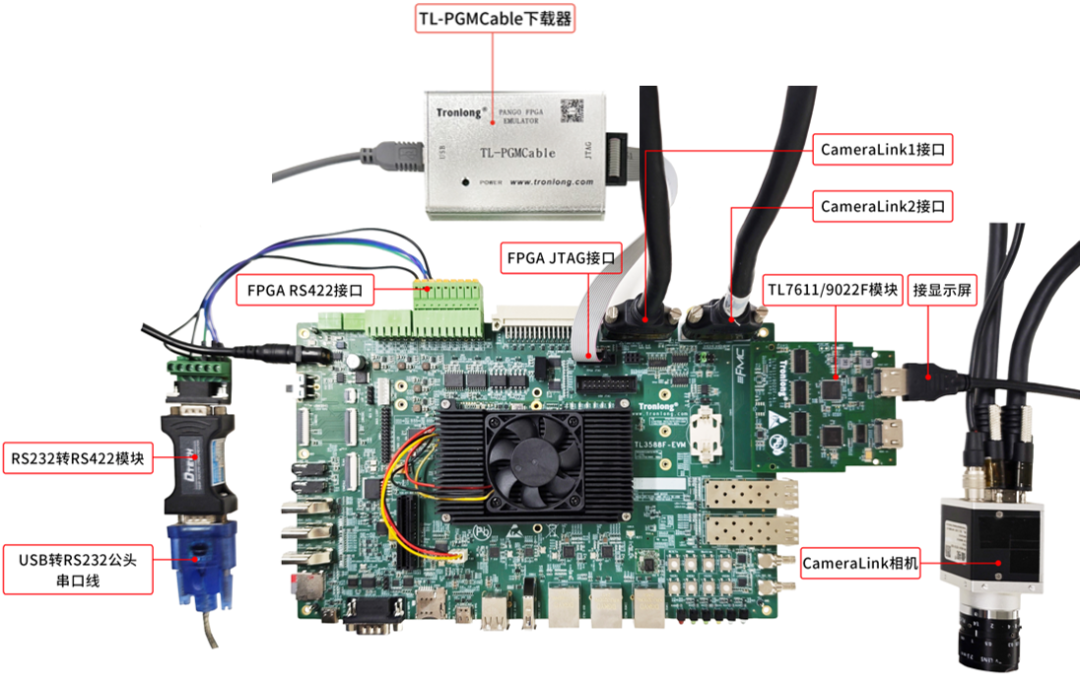

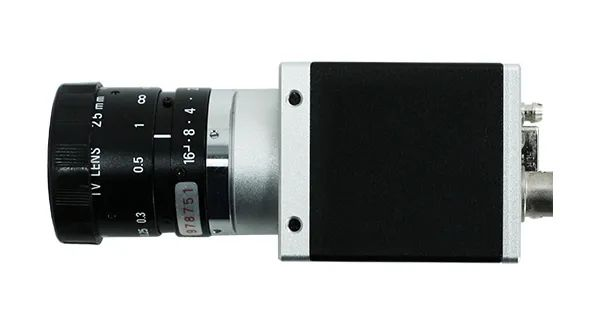

將TL7611/9022F模塊、CameraLink相機、HDMI顯示屏、評估板等對應連接，硬件連接如下圖所示。

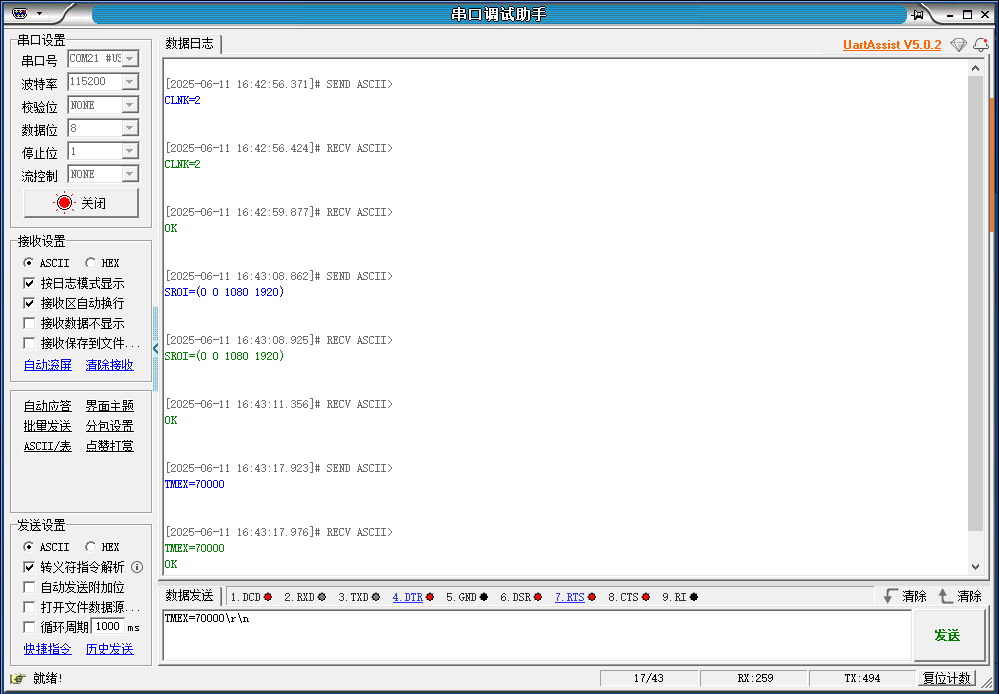

請運行Full模式程序，然后打開串口調試助手，依次輸入命令"CLNK=2\r\n"配置相機為Full模式，輸入命令"SROI=(0 0 1080 1920)\r\n"配置分辨率為1920x1080，輸入命令"TMEX=70000\r\n"配置曝光時間為70000us。

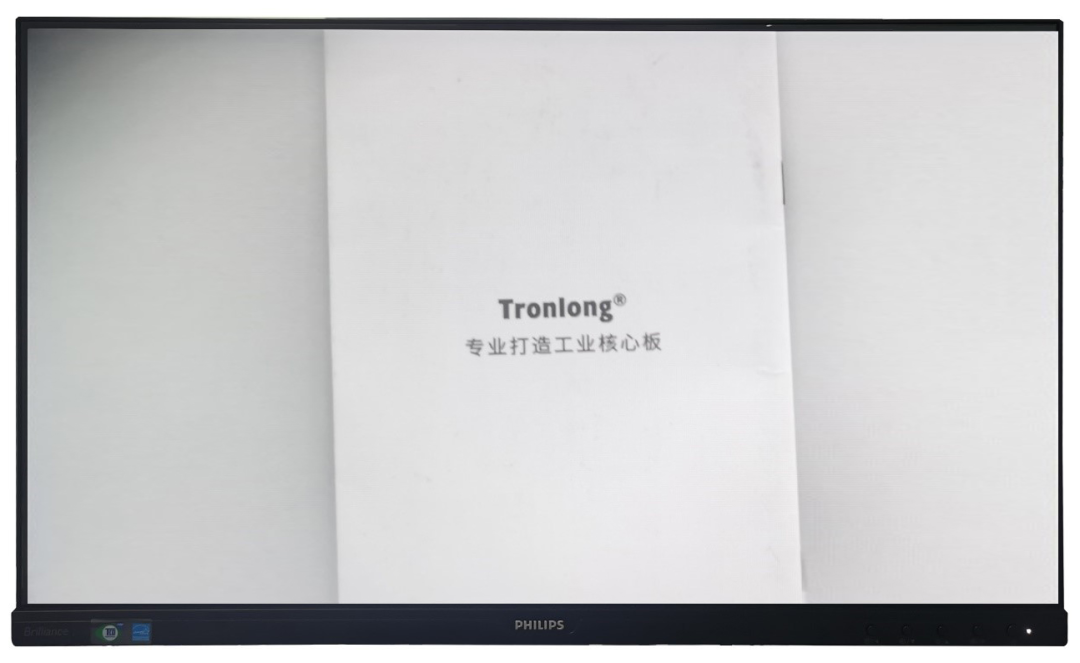

配置完成后，即可看到HDMI顯示屏輸出黑白圖像。





如需要查看RK3588 + FPGA更多相關案例演示，歡迎各位工程師掃描下方二維碼下載！
