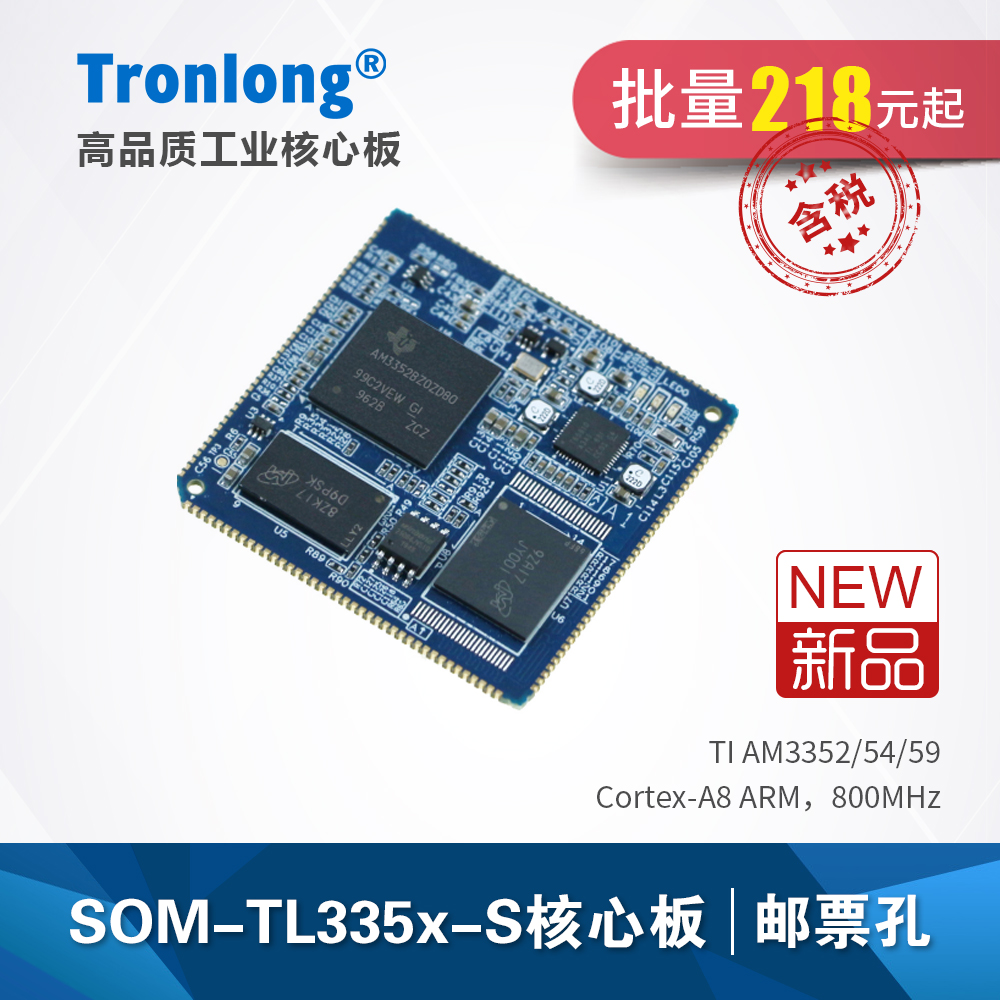

【新品推薦】AM335x郵票孔核心板，含稅218元起
2020/11/06
1 產品簡介

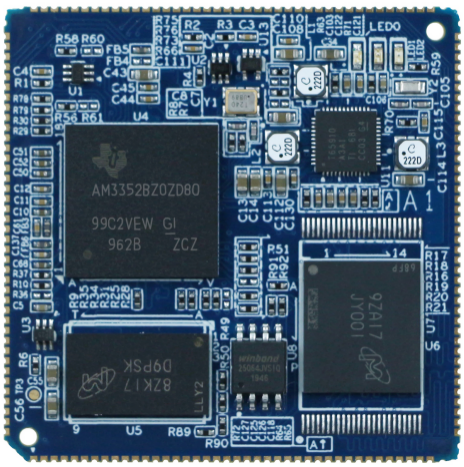

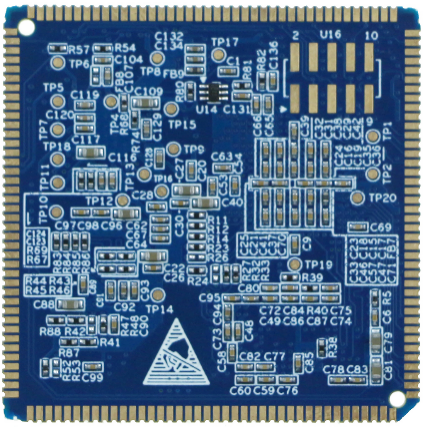

創龍科技SOM-TL335x-S是一款基于TI Sitara系列AM3352/AM3354/AM3359 ARM Cortex-A8高性能低功耗處理器設計的低成本工業級核心板，通過郵票孔連接方式引出千兆網口、LCD、GPMC等接口。核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境。
用戶使用核心板進行二次開發時，僅需專注上層運用，降低了開發難度和時間成本，可快速進行產品方案評估與技術預研。
2 應用領域
3 軟硬件參數

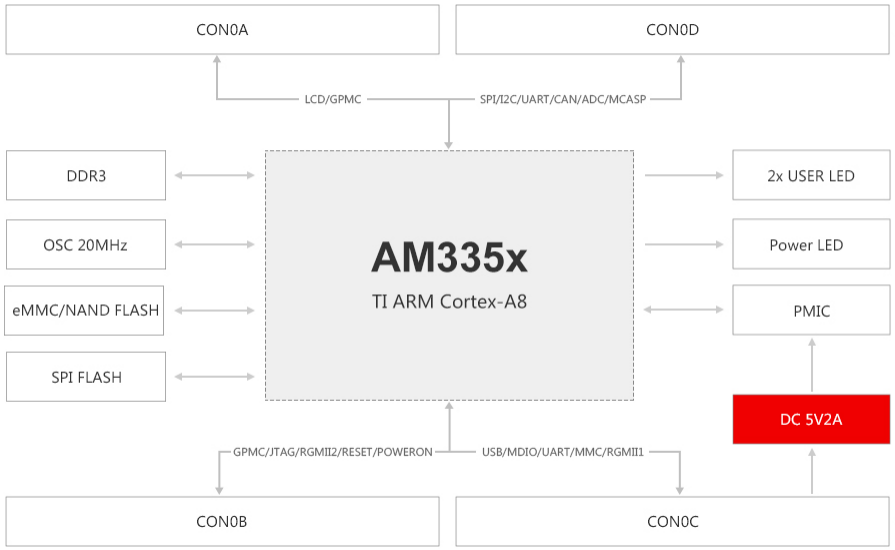

硬件框圖
核心板硬件框圖
硬件參數
|
CPU |
CPU：TI Sitara AM3352/AM3354/AM3359 |
|
ARMCortex-A8，主頻800MHz/1GHz |
|
|
1x PRU-ICSS，PRU-ICSS子系統含兩個PRU(Programmable Real-time Unit)核心 （僅限AM3359） |
|
|
1x SGX530 3D圖形加速器（僅限AM3359和AM3354） |
|
|
ROM |
4/8GByte eMMC或256/512MByte NAND FLASH |
|
64Mbit SPI FLASH |
|
|
RAM |
256/512MByte DDR3 |
|
LED |
1x電源指示燈 |
|
2x用戶可編程指示燈 |
|
|
郵票孔 |
4x 40pin，共160pin，間距為1.0mm |
|
硬件資源 |
1x24-bit LCD Controller，最大分辨率2048 x 2048 |
|
2x 10/100/1000M Ethernet |
|
|
2xUSB 2.0DRD(Dual-Role-Device - Host or Device) |
|
|
1x GPMC，16bit |
|
|
2x CAN |
|
|
3x eQEP |
|
|
3x eCAP |
|
|
3x eHRPWM，可支持6路PWM |
|
|
3x MMC/SD/SDIO |
|
|
6x UART |
|
|
1x 8-ch 12-Bit ADC，200K Samples Per Second，電壓輸入范圍一般為0～1.8V |
|
|
3x I2C |
|
|
2x McASP |
|
|
2x SPI |
|
|
1x WDT |
|
|
1x RTC |
|
|
1x JTAG |
軟件參數
|
ARM端軟件支持 |
Linux-4.9.65，Linux-RT-4.9.65 |
|
|
圖形界面開發工具 |
Qt |
|
|
軟件開發套件提供 |
Processor-SDK Linux-RT |
|
|
驅動支持 |
NAND FLASH |
DDR3 |
|
SPI FLASH |
eMMC |
|
|
MMC/SD |
RS232 |
|
|
RS485 |
LED |
|
|
KEY |
I2C |
|
|
McASP |
Ethernet |
|
|
PWM |
ADC |
|
|
7in Touch Screen LCD |
RTC |
|
|
eQEP |
eCAP |
|
|
USB2.0 |
USB 4G |
|
|
USB WIFI |
USB Mouse |
|
|
CAN |
|
|
4 開發資料
（1） 提供核心板引腳定義、可編輯底板原理圖*、可編輯底板PCB*、芯片Datasheet，縮短硬件設計周期；
（2） 提供系統燒寫鏡像*、內核驅動源碼*、文件系統源碼*，以及豐富的Demo程序；
（3） 提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易。
開發案例主要包括：
? Linux應用開發案例
? Linux-RT應用開發案例
? Qt開發案例
? EtherCAT開發案例
備注：*標資料為購買后提供。
可點擊下方鏈接或掃碼二維碼獲取產品資料。
http://site.tronlong.com/pfdownload
5 電氣特性
工作環境
|
環境參數 |
最小值 |
典型值 |
最大值 |
|
工作溫度 |
-40°C |
/ |
85°C |
|
工作電壓 |
/ |
5.0V |
/ |
功耗測試
|
工作狀態 |
電壓典型值 |
電流典型值 |
功耗典型值 |
|
狀態1 |
5.0V |
0.14A |
0.70W |
|
狀態2 |
5.0V |
0.23A |
1.15W |
備注：功耗基于TL335x-EVM-S評估板測得。功耗測試數據與具體應用場景有關，測試數據僅供參考。
狀態1：系統啟動，評估板不接入外接模塊，不執行額外應用程序。
狀態2：系統啟動，評估板不接入外接模塊，運行DDR壓力讀寫測試程序，ARM Cortex-A8核心的資源使用率約為100%。
6 快速評估

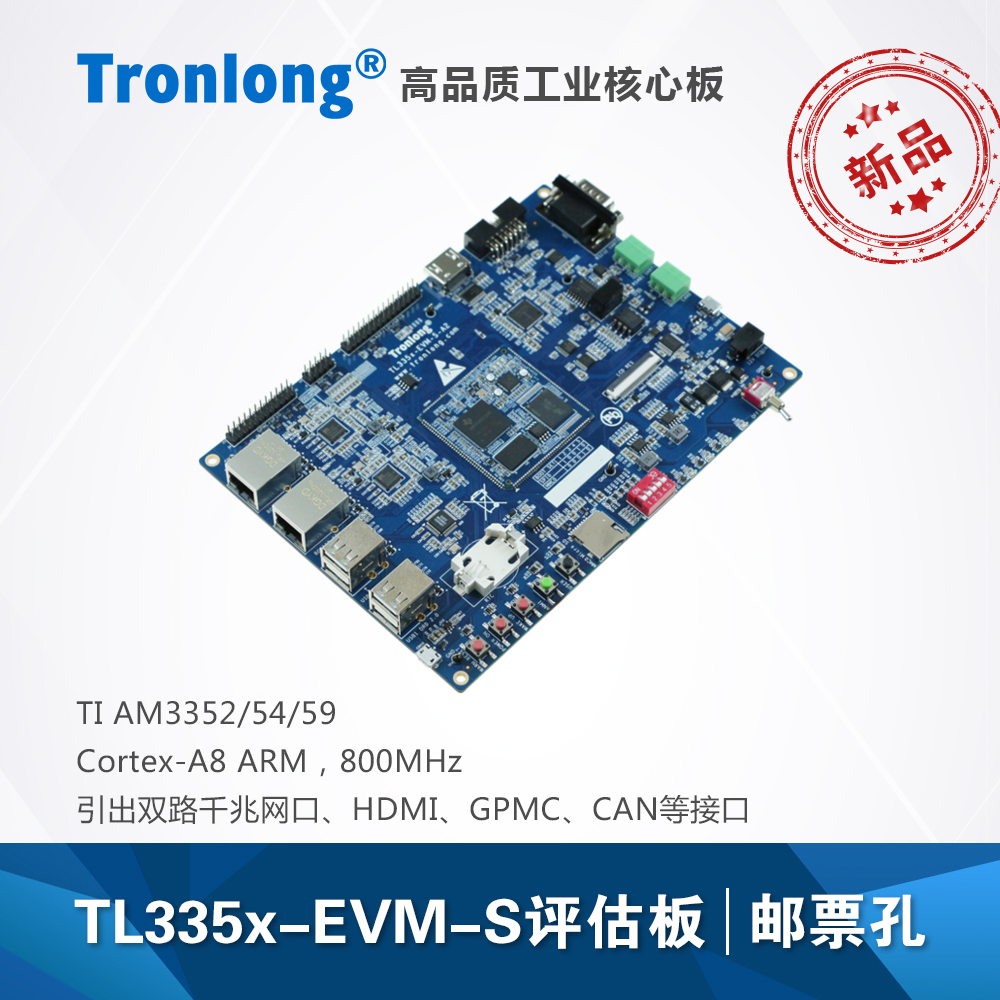

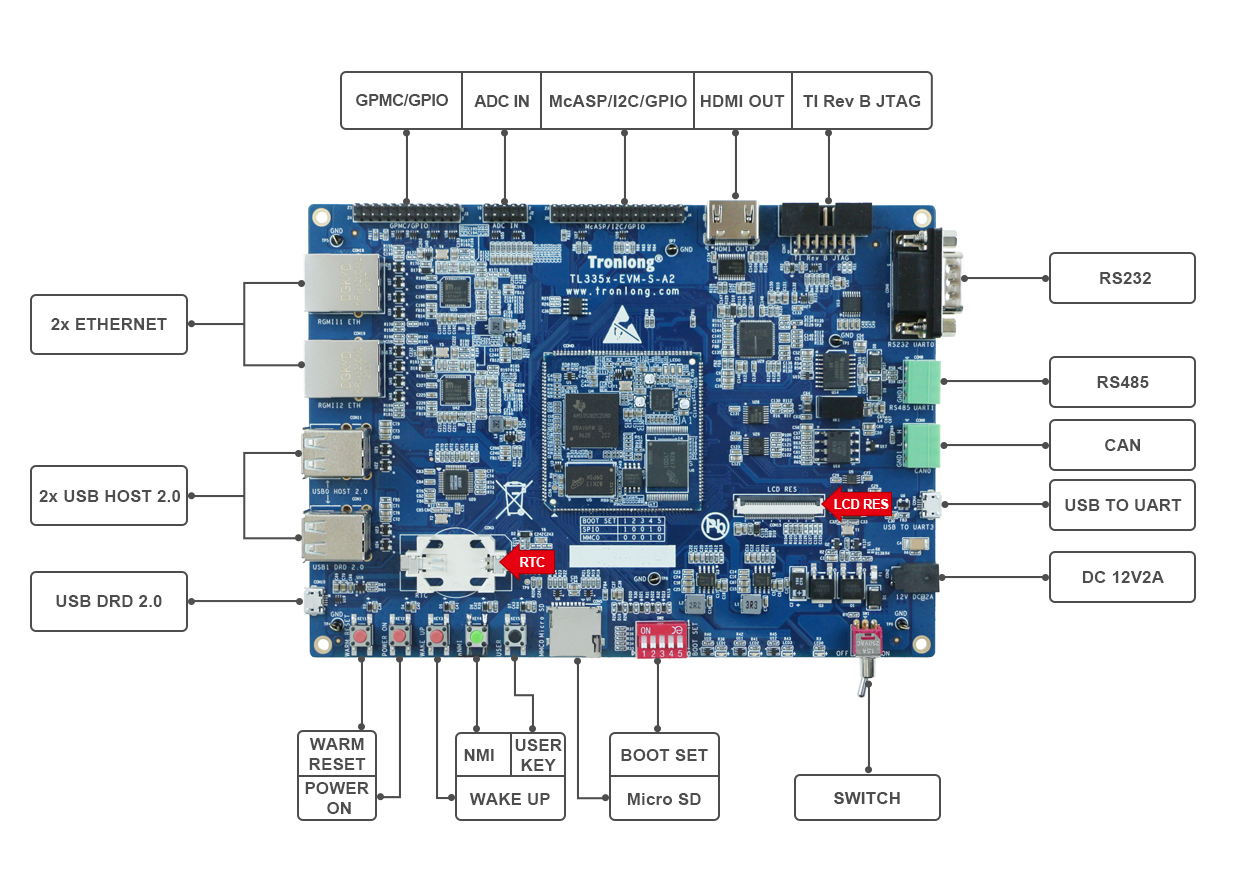

配套評估板為TL335x-EVM-S。
詳細介紹請點擊下方鏈接：
http://www.btstjx.com/Product/show/180.html
7 產品購買
購買鏈接：tronlong.taobao.com
8 學習與交流
AM335x交流群：373129850、487528186
