如何用TMS320C6678處理器進行OpenMP多核通信案例
2021/01/28
如何用TMS320C6678處理器進行OpenMP多核通信案例
本文主要介紹TMS320C6678處理器開發中比較常用的多核通信方式：OpenMP，主要基于創龍科技TL6678-EasyEVM評估板進行演示。
圖1 TL6678-EasyEVM評估板
TL6678-EasyEVM是一款基于TI KeyStone架構C6000系列TMS320C6678八核C66x定點/浮點高性能處理器設計的高端多核DSP評估板，由核心板與底板組成。核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境。
評估板接口資源豐富，引出雙路千兆網口、SRIO、PCIe等高速通信接口，方便用戶快速進行產品方案評估與技術預研。
(1) 裸機開發案例
(2) RTOS(SYS/BIOS)開發案例
(3) IPC、OpenMP多核開發案例
(4) SRIO、PCIe、雙千兆網口開發案例
(5) 圖像處理開發案例
(6) DSP算法開發案例
(7) 串口、網絡遠程升級開發案例
案例源碼、產品資料（用戶手冊、核心板硬件資料、產品規格書）可點http://site.tronlong.com/pfdownload獲取。
2.1 OpenMP簡介
OpenMP是一種多核開發軟件框架，其主要特性如下：
（1） 可跨平臺使用，代碼兼容性強。
（2） 以共享內存為通信基礎。
（3） 支持C/C++以及Fortran語言。
（4） 一般基于SYS/BIOS運行。

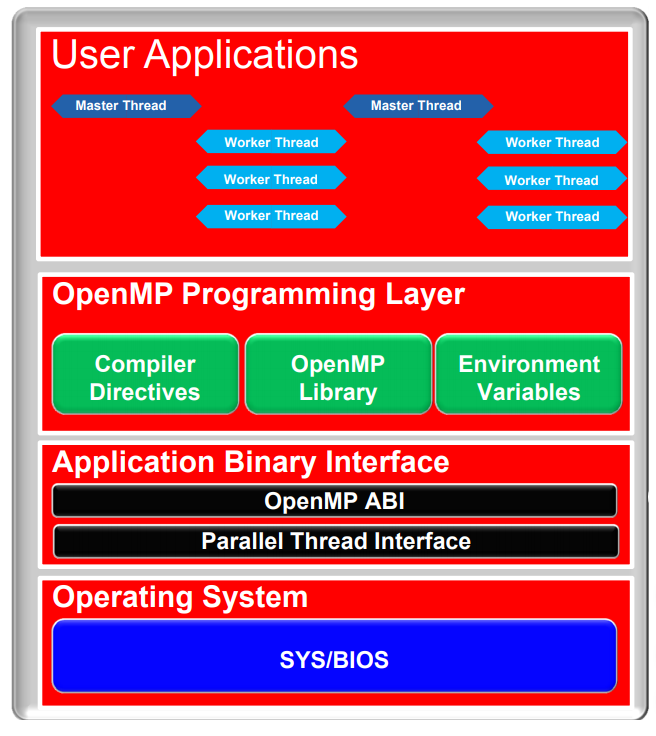

圖2
2.2 基本語法
#pragma omp 指令 [子句 [ [ [,]子句 ] ... ]
{
...
}
表1
|
指令 |
說明 |
|
parallel |
開始并行執行語句 |
|
for |
在多個線程中并行執行for循環 |
|
sections |
包含多個可并行執行的sectone結構體 |
|
single |
單線程執行 |
|
master |
主線程執行 |
|
critical |
任意時刻僅可被單個線程執行 |
|
barrier |
指定屏障，用于同步所有線程 |
|
taskwait |
等待子線程完成 |
|
atomic |
確保指定內存位置執行原子更新操作 |
|
flush |
使線程當前內存數據與實際內存數據一致 |
|
ordered |
并行執行的for循環將按循環體變量順序執行 |
|
threadprivate |
指定變量為本地存儲 |
表2
|
子句 |
說明 |
|
default |
控制parallel或task結構體中變量數據的共享屬性 |
|
shared |
parallel或task結構中，一個或多個變量為共享變量 |
|
private |
一個或多個變量為本地變量 |
|
firstprivate |
一個或多個變量為本地變量，且變量值為并行結構執行前的值 |
|
lastprivate |
一個或多個變量為本地變量，且變量值為并行結構執行后的值 |
|
reduction |
一個或多個變量為本地變量，但變量值將根據不同的運算符來決定，執行完成后變量值將被更新 |
|
copyin |
使線程本地變量值與主線程變量值相同 |
|
copyprivate |
使屬于parallel區域的變量值在不同線程中相同 |
|
schedule |
設置for循環并行執行方式：dynamic、guided、runtime和static |
|
num_threads |
線程數目 |
|
if |
并行語句執行條件 |
|
nowait |
忽略線程同步等待 |

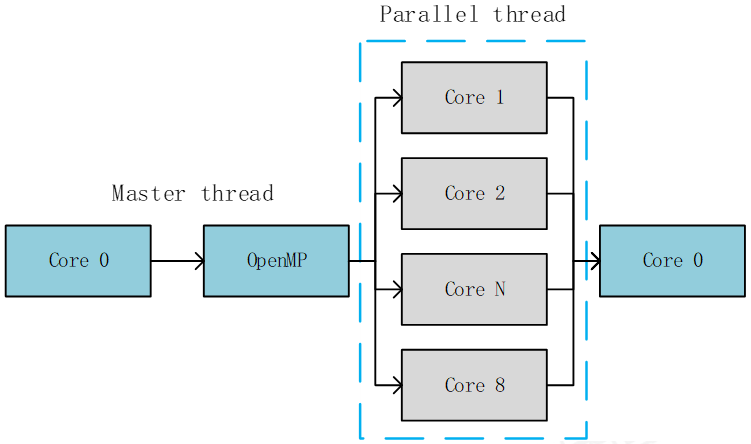

以裸機的omp_matavec案例為例，使用場景的概要流程圖如下。
C66xx_0核心創建主線程，通過OpenMP框架加載matvec算法至C66xx_0~C66xx_7核心進行并行運算，從而減少C66xx_0核心負載，并可加快運算速度。
圖3
2.3 代碼分析

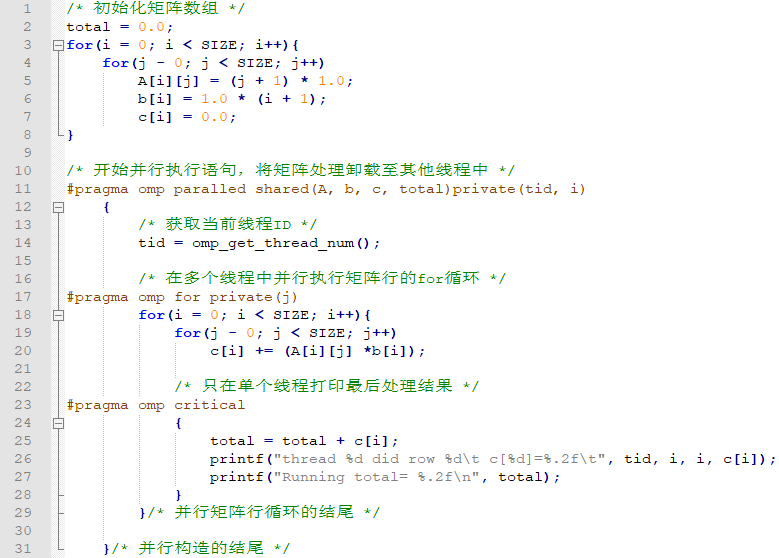

以裸機的omp_matavec案例為例進行代碼分析，見圖中注釋。
圖4
