Xilinx Kintex-7 FPGA視頻案例|HDMI_capture_display案例

本文主要介紹基于FPGA+ MicroBlaze裸機的視頻開發案例的使用說明，適用開發環境：Windows 7/10 64bit、Xilinx Vivado 2017.4、Xilinx SDK 2017.4。本章節，主要講解：視頻開發案例：HDMI視頻輸入、HDMI視頻輸出案例。主要基于創龍科技TLK7-EVM評估板進行演示。

TLK7-EVM是一款基于Xilinx Kintex-7系列FPGA設計的高端評估板，由核心板和評估底板組成。核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境。

評估板接口資源豐富，引出FMC、SFP+、PCIe、SATA、HDMI等接口，方便用戶快速進行產品方案評估與技術預研。

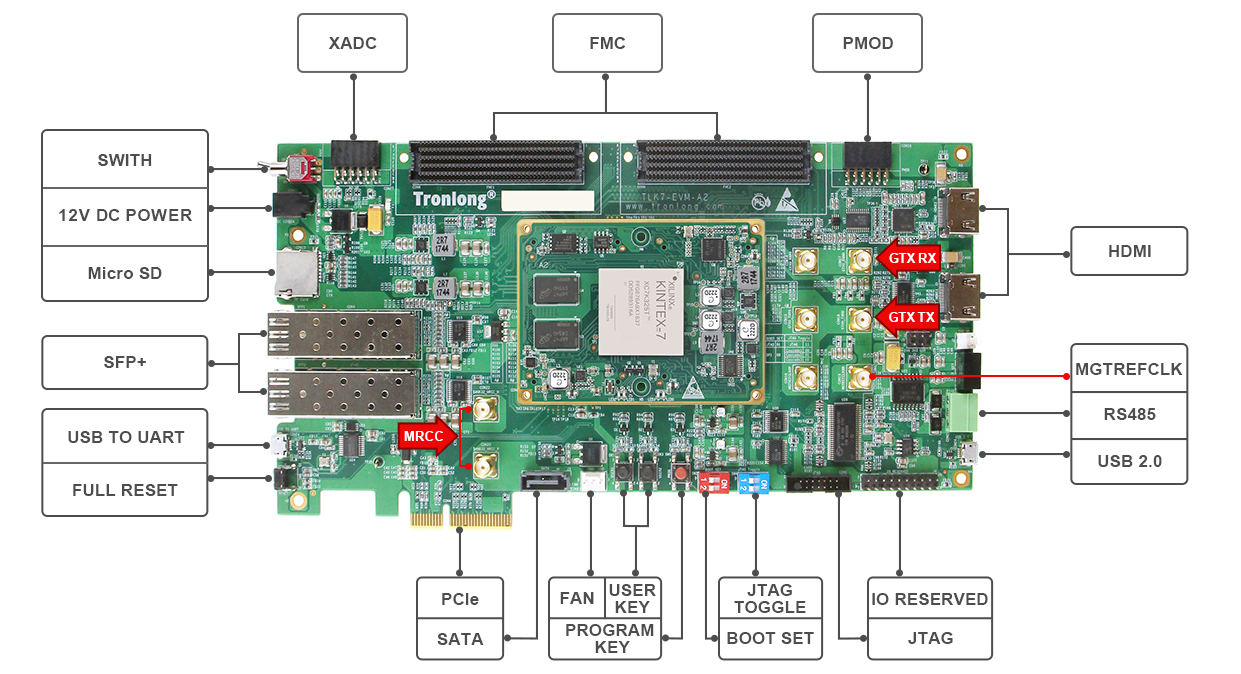

圖1 TLK7-EVM評估板

開發案例主要包括：?

? CameraLink、SDI、HDMI、PAL視頻輸入/輸出案例

? 高速AD(AD9613)采集+高速DA(AD9706)輸出案例

? AD9361軟件無線電案例

? UDP(10G)光口通信案例

? UDP(1G)光口通信案例

? Aurora光口通信案例

? PCIe通信案例

? 案例源碼、產品資料（用戶手冊、核心板硬件資料、產品規格書）可點 site.tronlong.com/pfdownload獲取。

l 案例功能

案例功能：評估板通過FMC視頻模塊TL7611/9022F的HDMI IN接口進行1080P60視頻采集，并通過TL7611/9022F模塊的HDMI OUT接口將采集到的視頻進行輸出。

圖2

l 操作說明

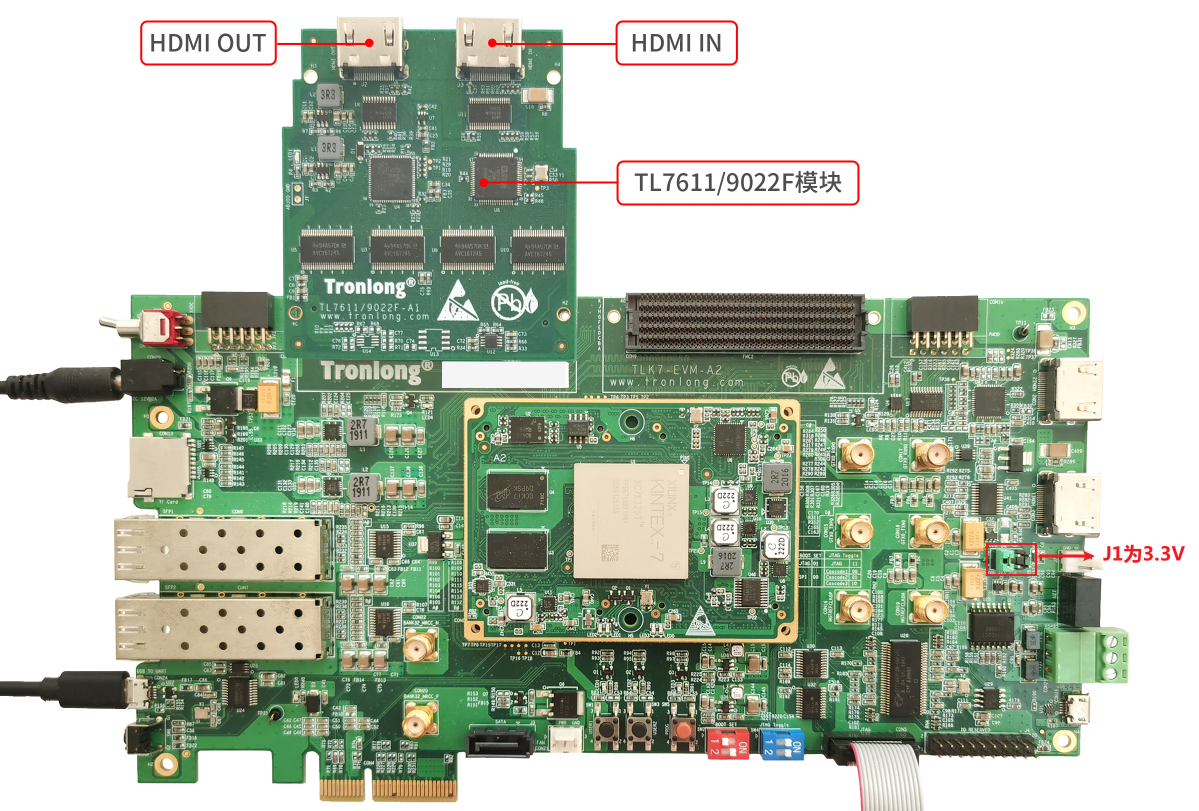

請將創龍科技的TL7611/9022F模塊連接至評估板FMC1接口，評估板J1跳線帽選擇3.3V檔位，以配置FMC IO的BANK電壓為3.3V。

準備一臺擁有HDMI OUT接口的PC機（例如筆記本），通過HMDI數據線將PC機HDMI OUT接口連接至TL7611/9022F模塊的HDMI IN接口，PC機HDMI OUT接口用作圖像輸出。通過HMDI數據線將一臺HDMI顯示屏連接至TL7611/9022F模塊的HDMI OUT接口，HDMI顯示屏用作圖像顯示。

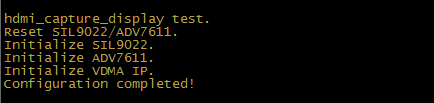

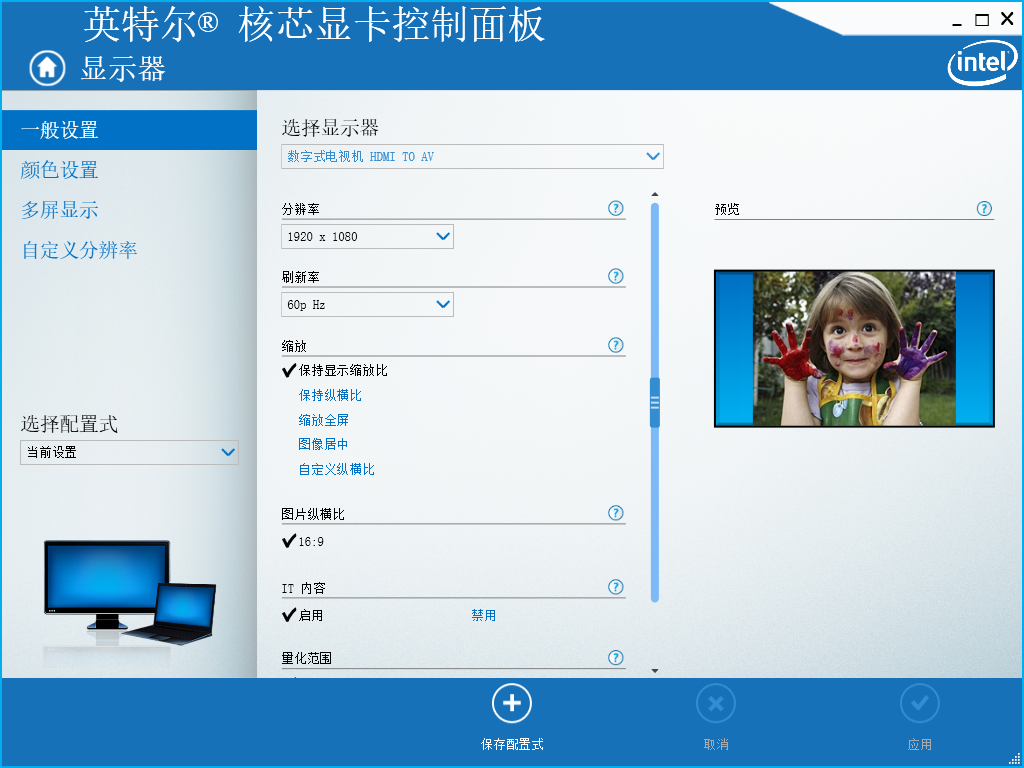

請運行程序，即可看到串口調試終端打印如下信息，然后在PC機的顯卡設置（或圖形屬性）中，按照下圖設置HDMI分辨率為1920x1080、刷新率為60pHz。

圖3

圖4

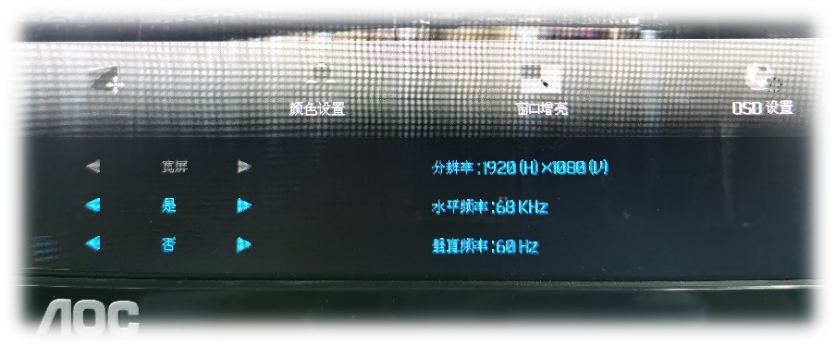

此時，HDMI顯示屏將顯示PC機HDMI OUT接口輸出的圖像。

圖5

圖6

l 關鍵代碼(MicroBlaze)

MicroBlaze裸機源碼為"sw\baremetal_demo\project\hdmi_capture_display\src\"，關鍵代碼說明如下。

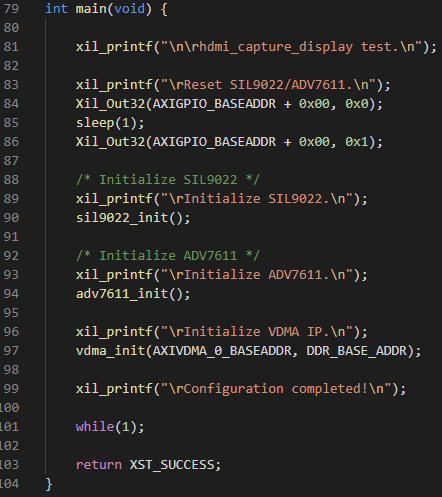

（1） 調用Sil9022A、ADV7611初始化函數。初始化前需先通過AXI GPIO IP核控制Sil9022A和ADV7611的復位引腳，使其復位后再進行初始化。

圖7

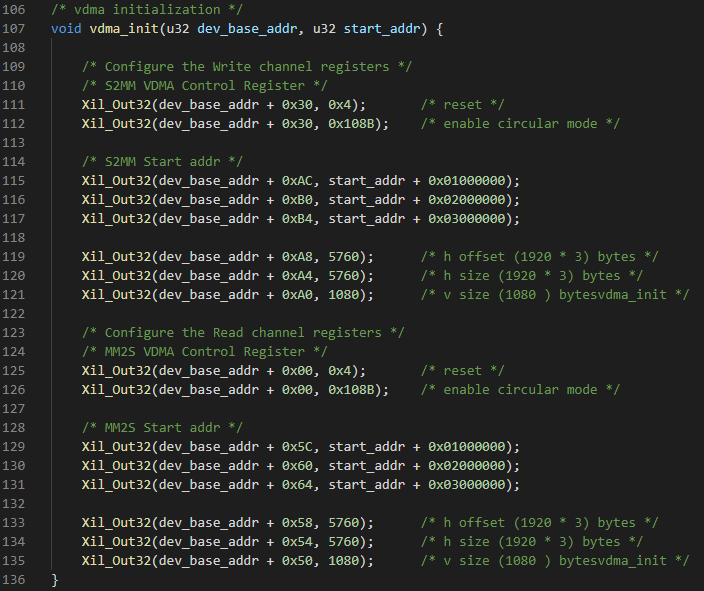

（2） 初始化VDMA，將采集到的視頻數據緩存至DDR，并將視頻數據搬運至AXI4-Stream to Video Out IP核，再進行HDMI視頻輸出。

圖8

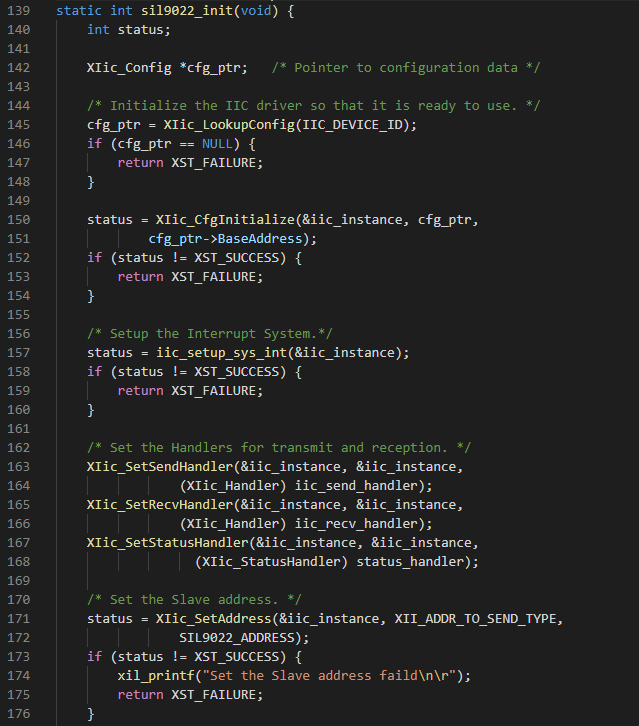

（3） 初始化Sil9022A。

圖9

圖10

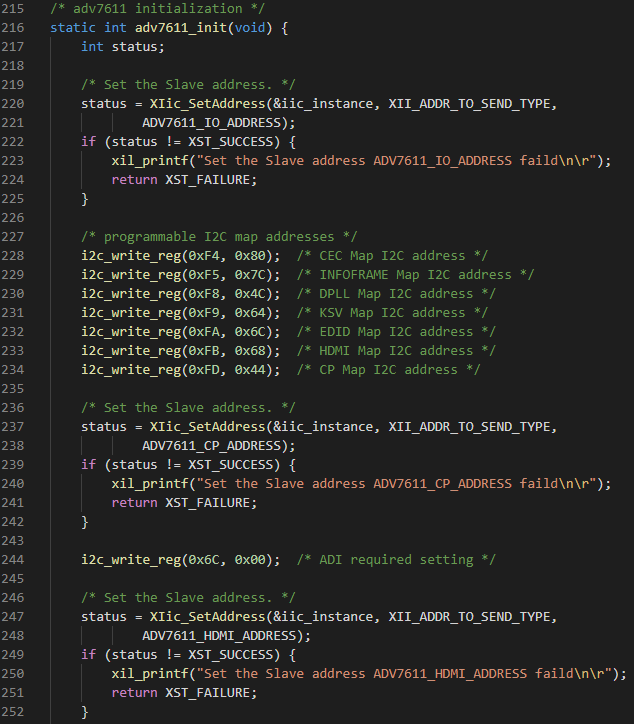

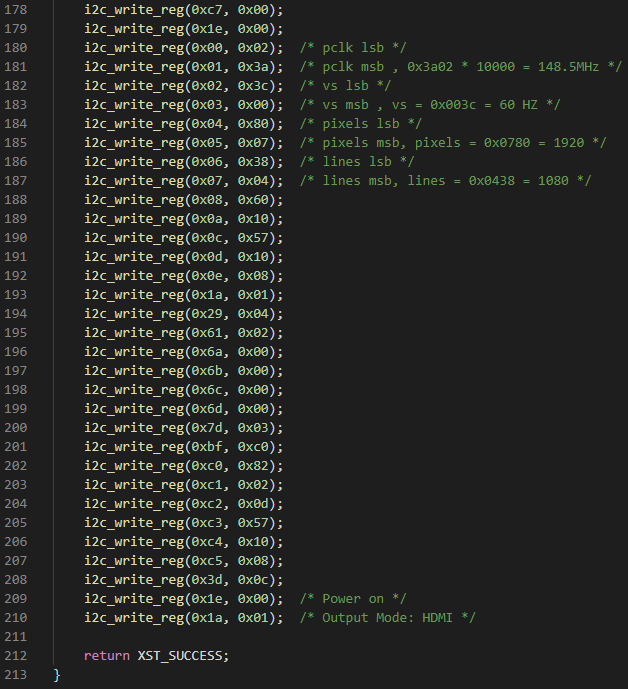

（4） 初始化ADV7611。

圖11
