Xilinx Kintex-7視頻案例開發｜SDI視頻輸入/輸出案例

本文基于創龍科技TLK7-EVM評估板進行SDI視頻輸入/輸出案例演示。

TLK7-EVM是一款基于Xilinx Kintex-7系列FPGA設計的高端評估板，由核心板和評估底板組成。核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境。

評估板接口資源豐富，引出FMC、SFP+、PCIe、SATA、HDMI等接口，方便用戶快速進行產品方案評估與技術預研。

開發案例主要包括：

? CameraLink、HDMI、PAL、SDI視頻輸入/輸出案例

? 高速AD(AD9613)采集 + 高速DA(AD9706)輸出案例

? AD9361軟件無線電案例

? UDP(10G)光口通信案例

? UDP(1G)光口通信案例

? Aurora光口通信案例

? PCIe通信案例

l SDI視頻輸入/輸出案例案例功能

案例功能：創龍科技TLK7-EVM評估板通過FMC視頻模塊TL2971A/2972F的SDI IN接口進行1080P60視頻采集，并通過TL2971A/2972F模塊的SDI OUT接口將采集到的視頻進行輸出。案例源碼、產品資料（用戶手冊、核心板硬件資料、產品規格書）可點http://site.tronlong.com/pfdownload獲取。

TLK7-EVM評估板

l SDI視頻輸入/輸出案例演示

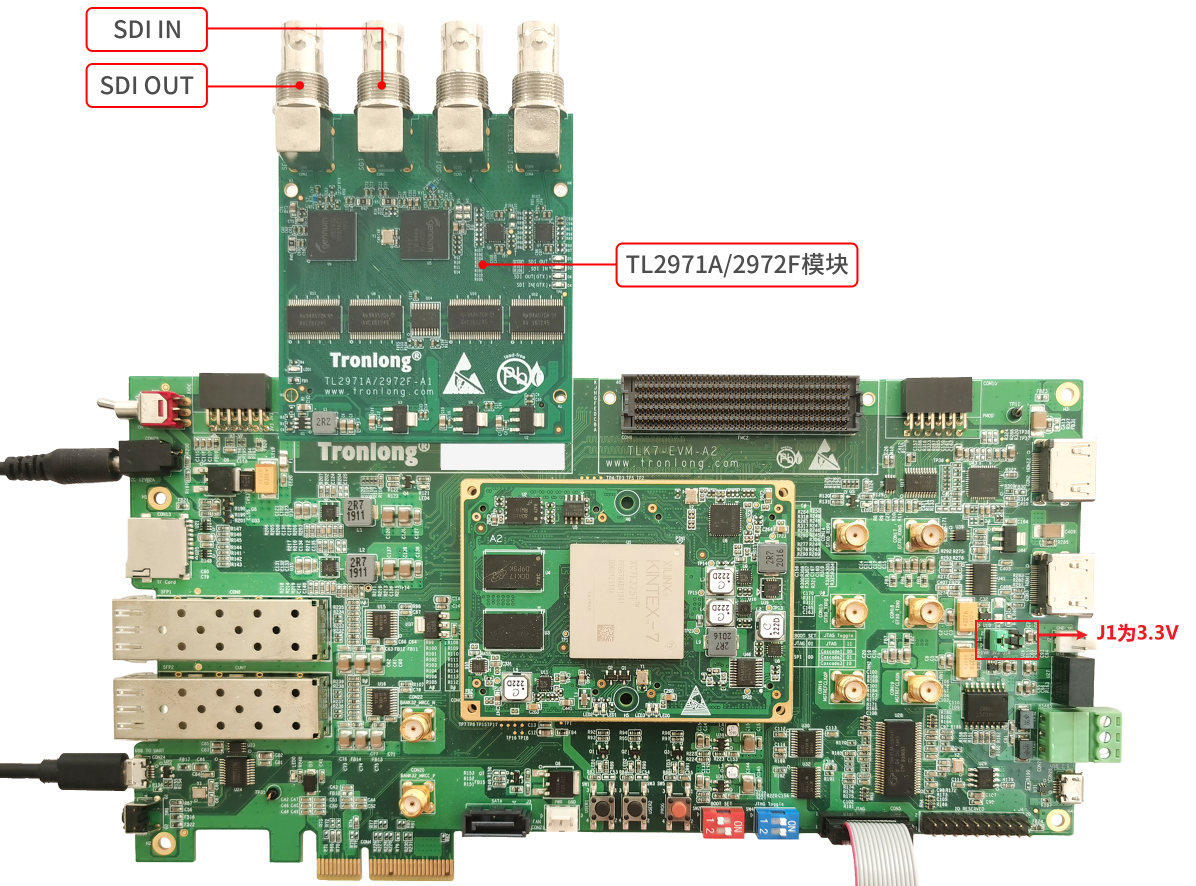

請將創龍科技的TL2971A/2972F模塊連接至評估板FMC1接口，評估板J1跳線帽選擇3.3V檔位，以配置FMC IO的BANK電壓為3.3V。

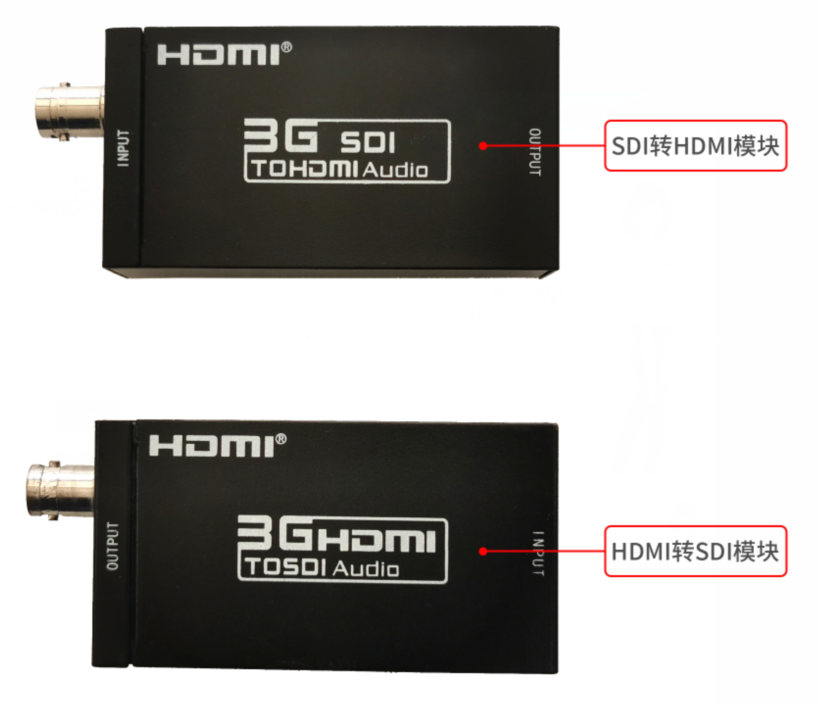

準備一臺擁有HDMI OUT接口的PC機（例如筆記本），通過HDMI數據線將PC機HDMI OUT接口連接至HDMI轉SDI模塊（廠家：玩視，型號：3G HDMI TO SDI Audio）INPUT接口，PC機HDMI OUT接口用作圖像輸出。通過SDI數據線將TL2971A/2972F模塊的SDI IN接口連接至HDMI轉SDI模塊的OUTPUT接口。

通過SDI數據線將TL2971A/2972F模塊的SDI OUT接口連接至SDI轉HDMI模塊（廠家：玩視，型號：3G SDI TO HDMI Audio）的INPUT接口，再通過HDMI數據線將一臺HDMI顯示屏連接至SDI轉HDMI模塊的OUTPUT接口，HDMI顯示屏用作圖像顯示。

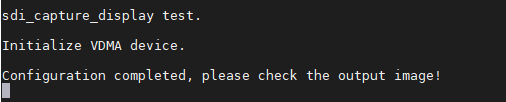

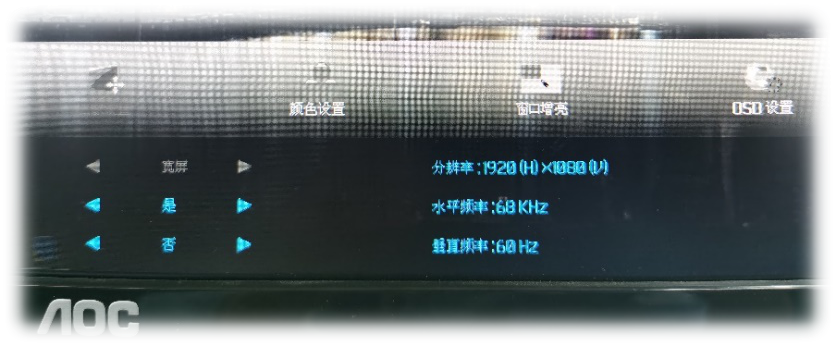

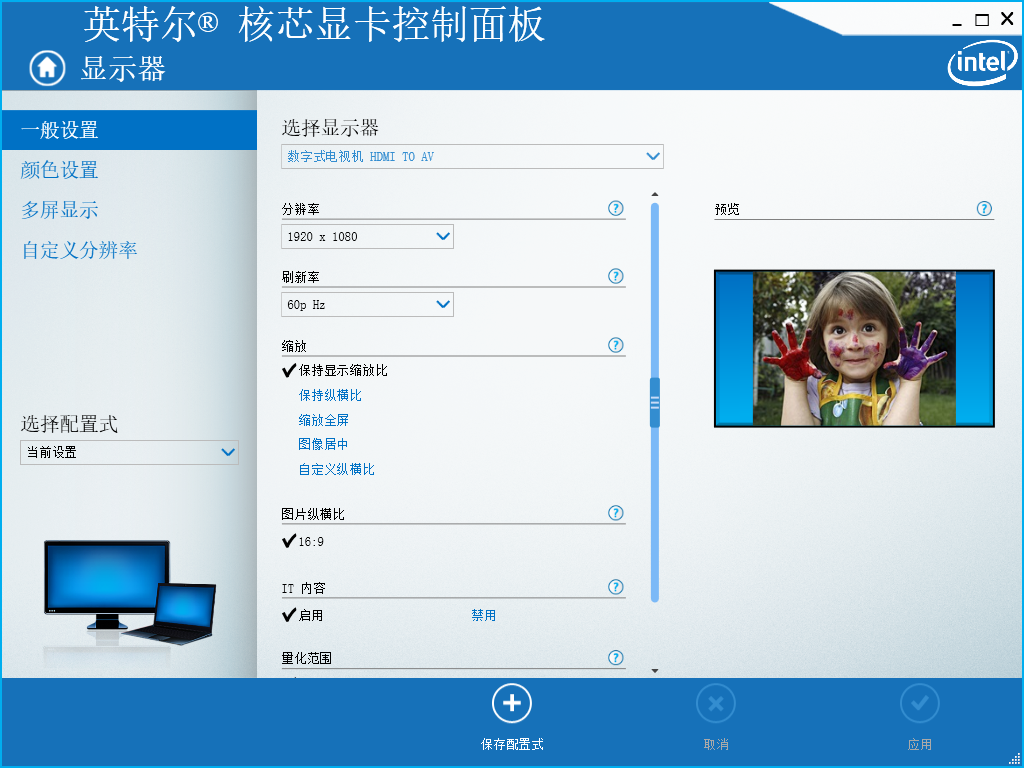

請運行程序，即可看到串口調試終端打印如下信息，然后在PC機的顯卡設置（或圖形屬性）中，按照下圖設置HDMI分辨率為1920x1080、刷新率為60pHz。

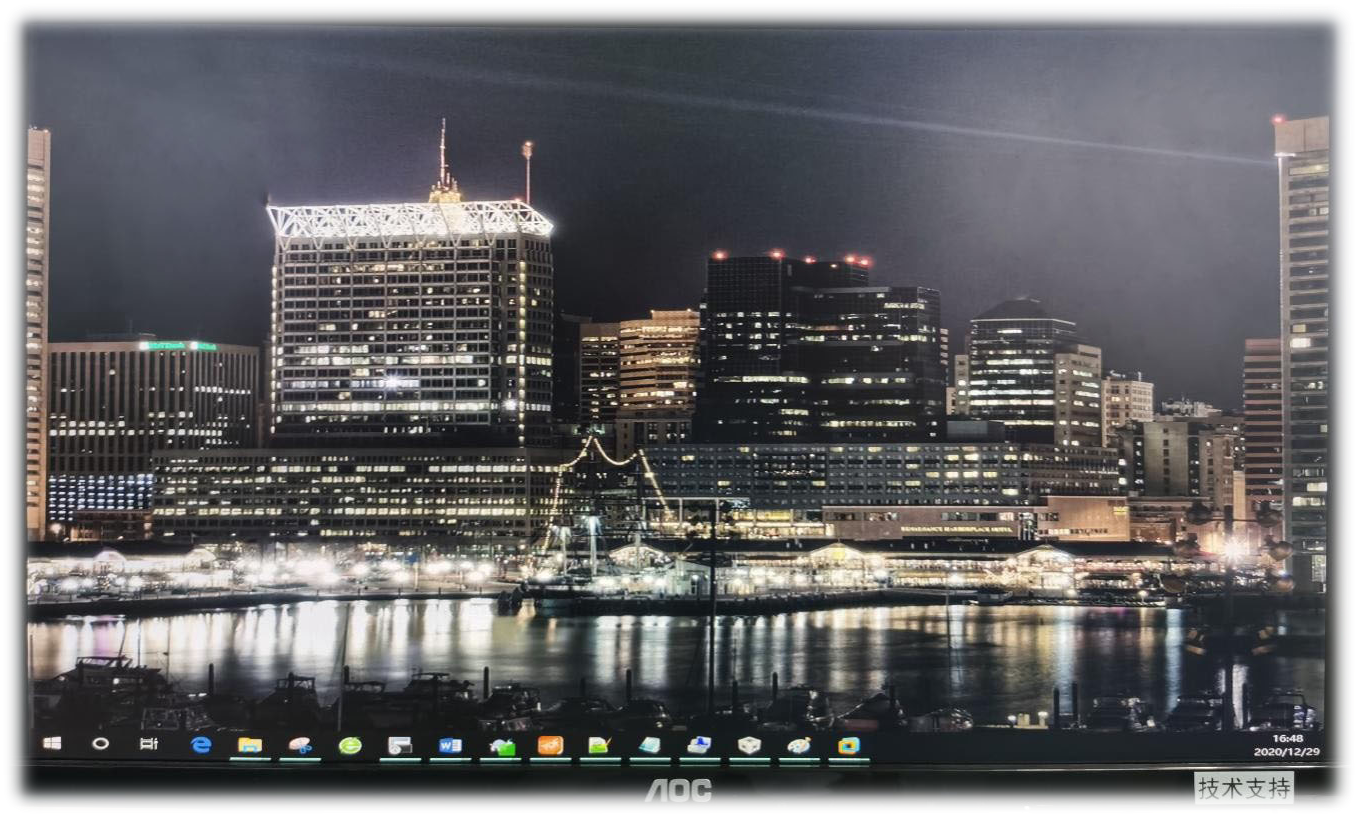

此時，HDMI顯示屏將顯示PC機HDMI OUT接口輸出的圖像。

l SDI視頻輸入/輸出案例關鍵代碼(MicroBlaze)

MicroBlaze裸機源碼為"sw\baremetal_demo\project\sdi_capture_display\src\"，關鍵代碼說明如下。

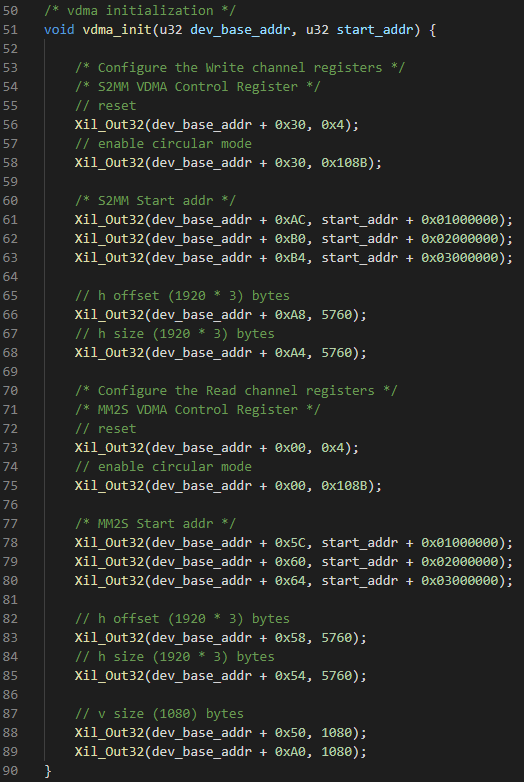

(1) 初始化VDMA，將采集到的視頻數據緩存至DDR，并將視頻數據搬運至AXI4-Stream to Video Out IP核，再進行SDI視頻輸出。
