前言

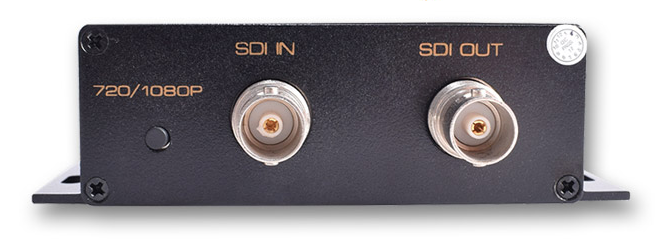

SDI接口，全稱是“數字分量串行接口(Serial Digital Interface)”。按速率可分為標準清新度SD-SDI、高清標準HD-SDI和3G-SDI，其對應速率分別是270Mb/s、1.485Gb/s和2.97Gb/s。目前在航空航天、軍事、醫療、交通等領域，SDI的應用廣泛度僅次于CameraLink接口。

圖1

SDI接口優勢：

(1) 消耗GTX更少，消耗IO更少

如果使用GTX總線，僅需1對GTX，而HDMI則需要3對GTX。CameraLink接口由于走LVDS信號，Base模式下需要11對LVDS信號，Full模式下需要22對LVDS信號，消耗IO數量比GTX SDI多了很多。

(2) 傳輸更穩定

相較于HDMI接口，SDI接口的自鎖扣設計更加穩定可靠，不易脫落，不會因人為因素造成信號中斷。

(3) 傳輸距離更長

串行接口是指逐位數據的順序傳輸。它的特點是通訊線簡單。只要一對傳輸線可以實現雙向通信，特別適合于長距離通信。從理論上講，SDI的傳輸距離可以達到100m。

(4) 成本更低

SDI接口平均每米價格約為4元，相較于HDMI接口的平均每米價格約為10元，SDI接口成本更低。

創龍科技(Tronlong)的Kintex-7、Zynq-7045/7100等FPGA板卡通過FMC視頻模塊已實現兩種SDI視頻輸入/視頻輸出方案：GTX +外接芯片。本文將為您分享基于Kintex-7 FPGA評估板、TL2971A/2972F視頻模塊的3G-SDI視頻輸入/輸出開發案例，使用外接芯片方式。TL2971A/2972F視頻模塊模塊亦可支持GTX方式。

1 硬件平臺

本文基于創龍科技TLK7-EVM評估板、TL2971A/2972F視頻模塊進行演示。

1.1 TLK7-EVM評估板

TLK7-EVM是一款基于Xilinx Kintex-7系列FPGA設計的高端評估板，由核心板和評估底板組成。核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境。

評估板接口資源豐富，引出FMC、SFP+、PCIe、SATA、HDMI等接口，方便用戶快速進行產品方案評估與技術預研。

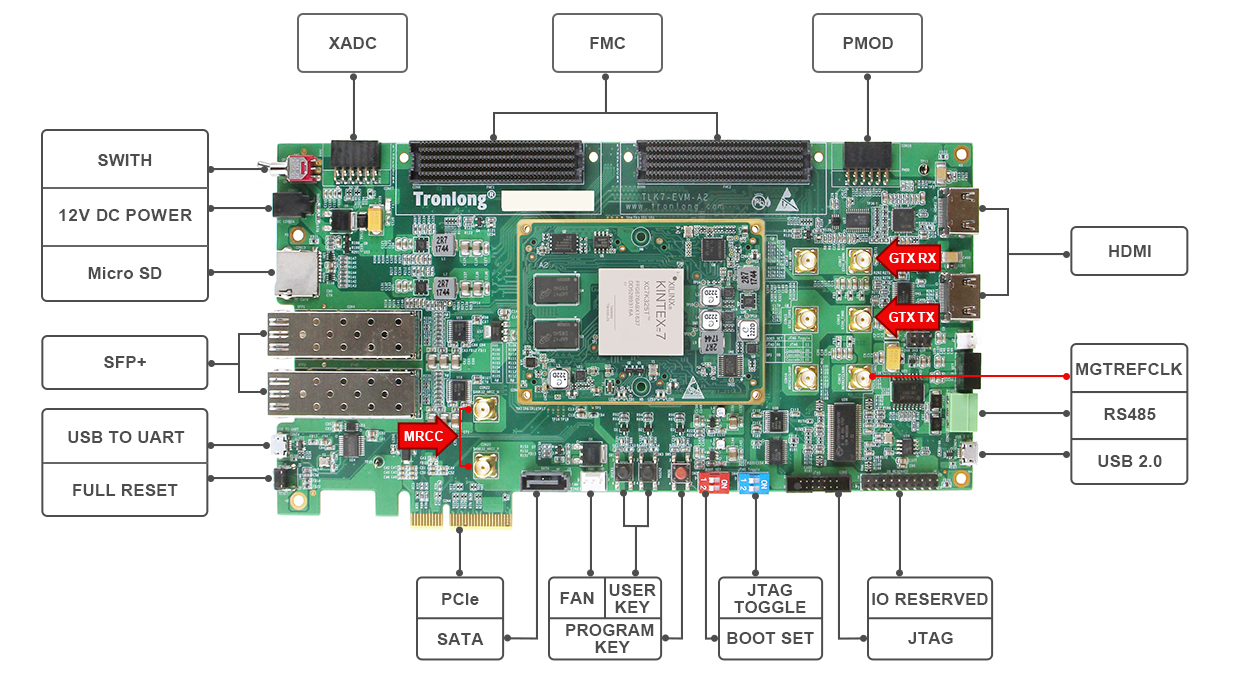

圖2 TLK7-EVM評估板

開發案例主要包括：

l CameraLink、SDI、HDMI、PAL視頻輸入/輸出案例

l 高速AD(AD9613)采集+高速DA(AD9706)輸出案例

l AD9361軟件無線電案例

l UDP(10G)光口通信案例

l UDP(1G)光口通信案例

l Aurora光口通信案例

l PCIe通信案例

1.2 TL2971A/2972F視頻模塊

TL2971A/2972F是一款基于FMC LPC標準設計的3G-SDI視頻輸入/輸出模塊，與創龍科技Zynq-7000/Kintex-7/Artix-7等評估板配套使用。以下為此模塊特點：

（1）通過GTX高速串行總線引出1路SDI視頻輸入接口，最高支持2.97Gb/s(1080P60)。

（2）通過GTX高速串行總線引出1路SDI視頻輸出接口，最高支持2.97Gb/s(1080P60)。

（3）通過GS2971A芯片引出1路SDI視頻輸入接口，最高支持2.97Gb/s(1080P60)。

（4）通過GS2972芯片引出1路SDI視頻輸出接口，最高支持2.97Gb/s(1080P60)。

（5）采用標準BNC連接器，支持視頻設備熱插拔。

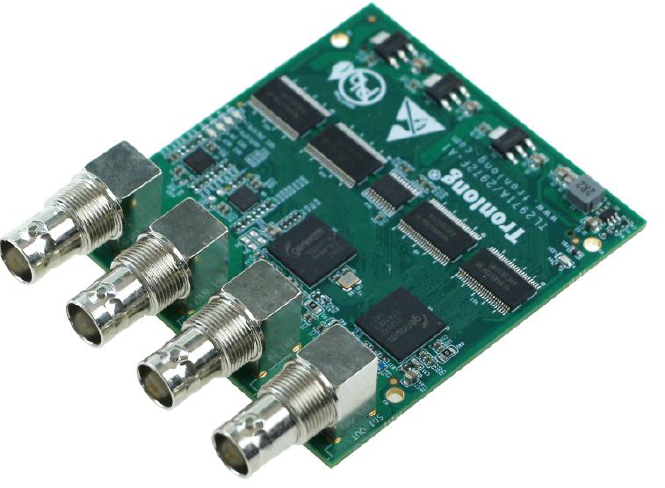

圖3 TL2971A/2972F視頻模塊

案例源碼、產品資料（用戶手冊、核心板硬件資料、產品規格書）可點擊下方鏈接或掃碼二維碼獲取。

http://site.tronlong.com/pfdownload

圖4

掃描下方二維碼，即可申請TLK7-EVM評估板進行快速評估，免費哦！

圖5

2 案例功能

本案例為通過GS2971A、GS2972芯片引出SDI視頻輸入、輸出案例。通過GTX高速串行總線引出的SDI視頻輸入、輸出案例即將發布，敬請期待。

案例功能：評估板通過FMC視頻模塊TL2971A/2972F的SDI IN接口進行1080P60視頻采集，并通過TL2971A/2972F模塊的SDI OUT接口將采集到的視頻進行輸出。

3 案例演示

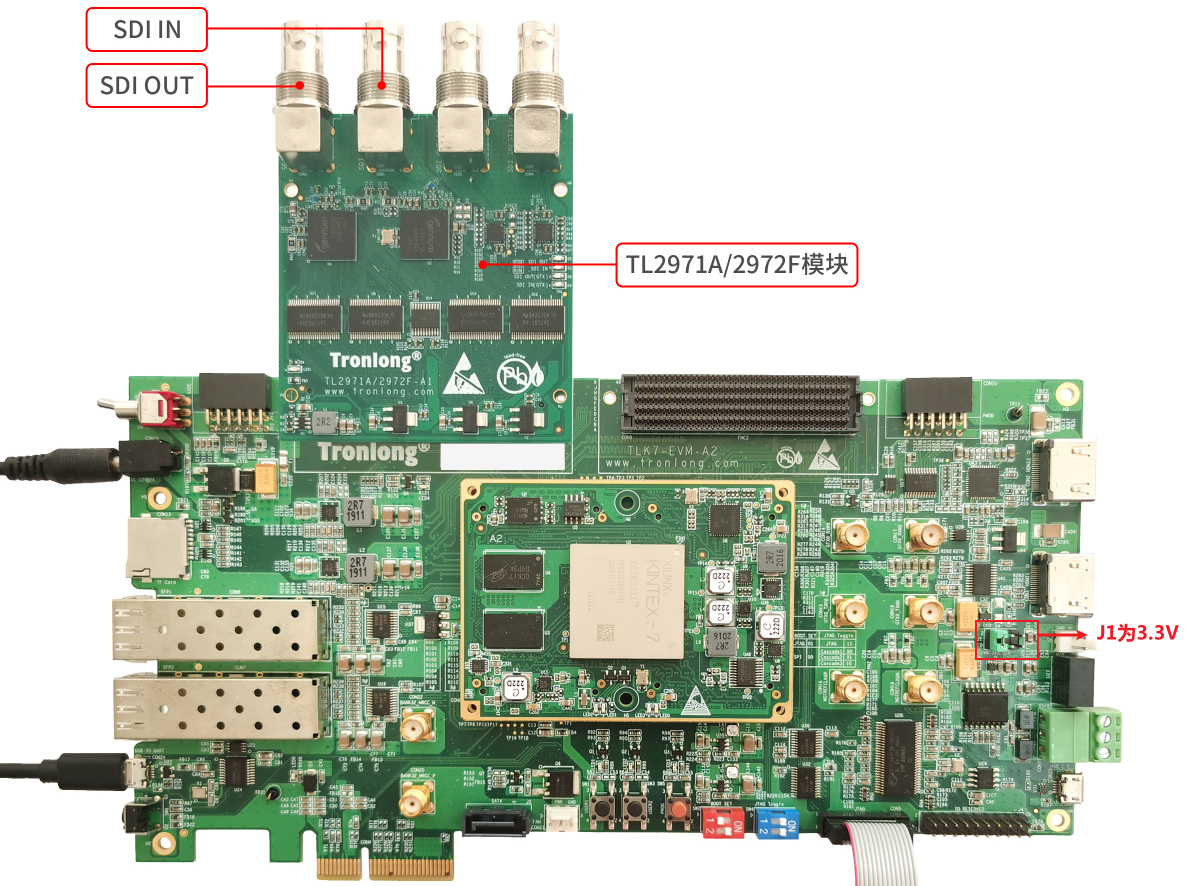

將創龍科技的TL2971A/2972F模塊連接至評估板FMC1接口，評估板J1跳線帽選擇3.3V檔位，以配置FMC IO的BANK電壓為3.3V。

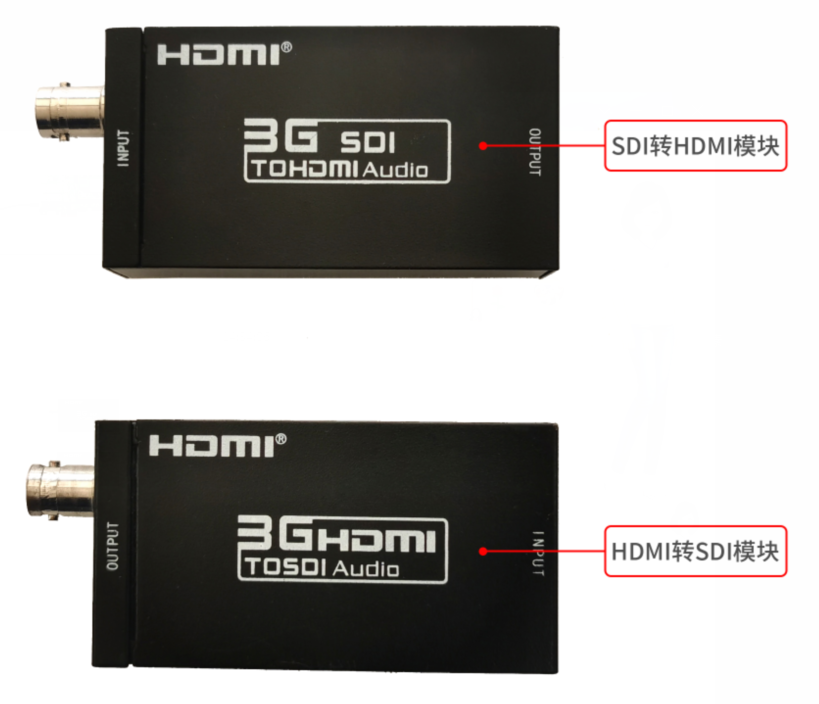

準備一臺擁有HDMI OUT接口的PC機（例如筆記本），通過HDMI數據線將PC機HDMI OUT接口連接至HDMI轉SDI模塊（廠家：玩視，型號：3G HDMI TO SDI Audio）INPUT接口，PC機HDMI OUT接口用作圖像輸出。通過SDI數據線將TL2971A/2972F模塊的SDI IN接口連接至HDMI轉SDI模塊的OUTPUT接口。

通過SDI數據線將TL2971A/2972F模塊的SDI OUT接口連接至SDI轉HDMI模塊（廠家：玩視，型號：3G SDI TO HDMI Audio）的INPUT接口，再通過HDMI數據線將一臺HDMI顯示屏連接至SDI轉HDMI模塊的OUTPUT接口，HDMI顯示屏用作圖像顯示。

圖6

圖7

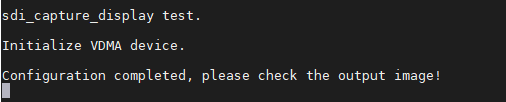

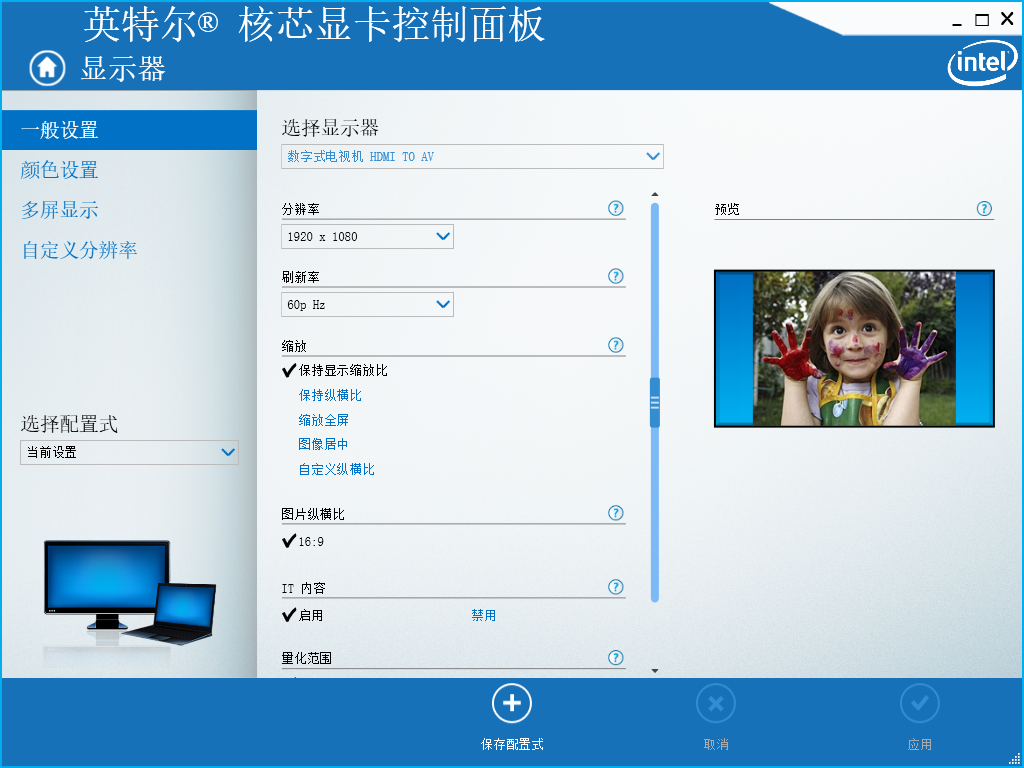

運行程序，即可看到串口調試終端打印如下信息，然后在PC機的顯卡設置（或圖形屬性）中，按照下圖設置HDMI分辨率為1920x1080、刷新率為60pHz。

圖8

圖9

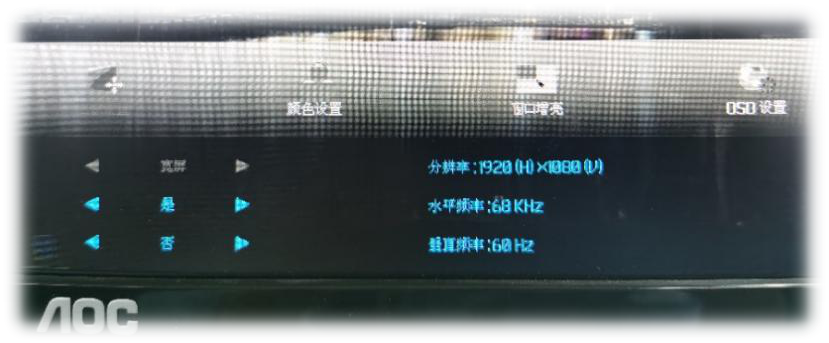

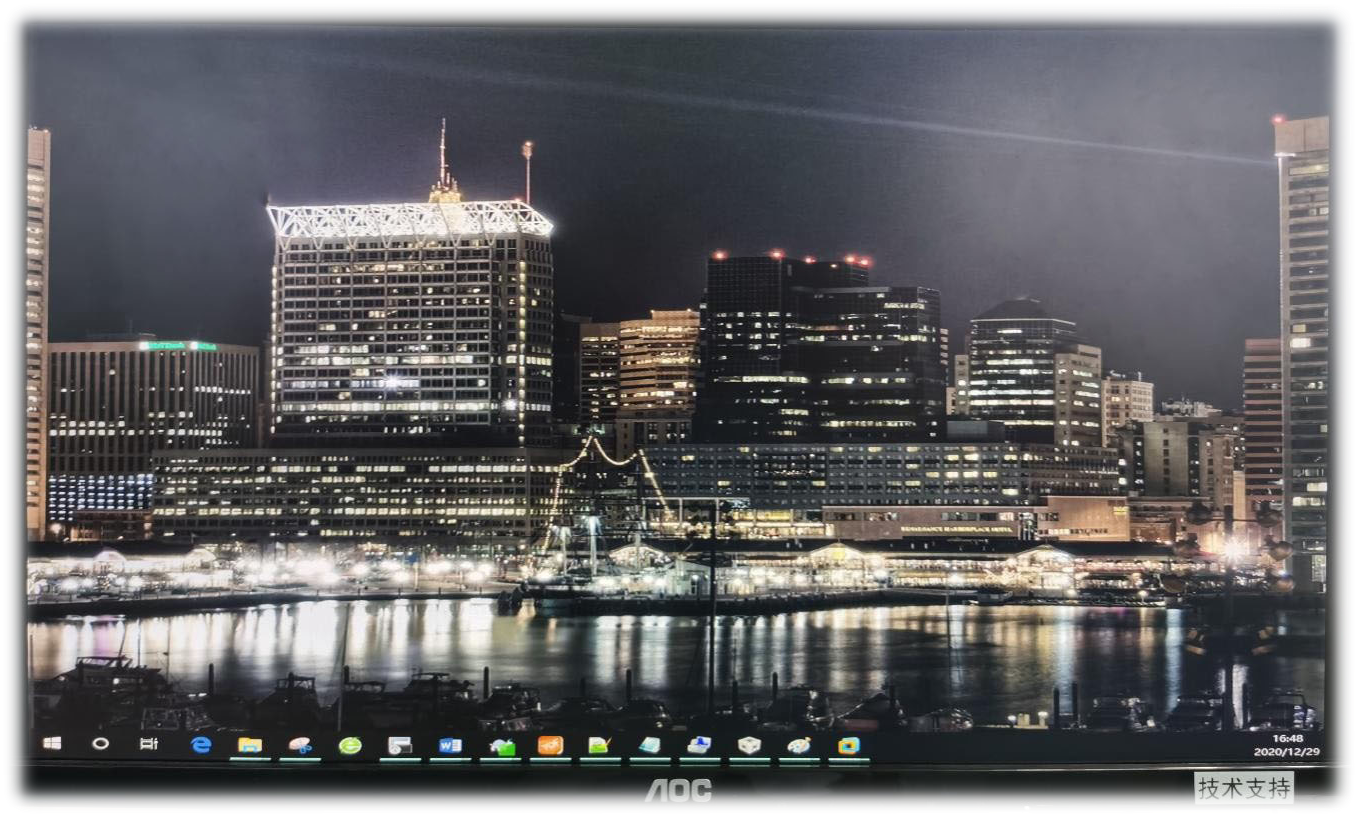

此時，HDMI顯示屏將顯示PC機HDMI OUT接口輸出的圖像。

圖10

圖11

4 關鍵代碼(MicroBlaze)

MicroBlaze裸機源碼為"sw\baremetal_demo\project\sdi_capture_display\src\"，關鍵代碼說明如下。

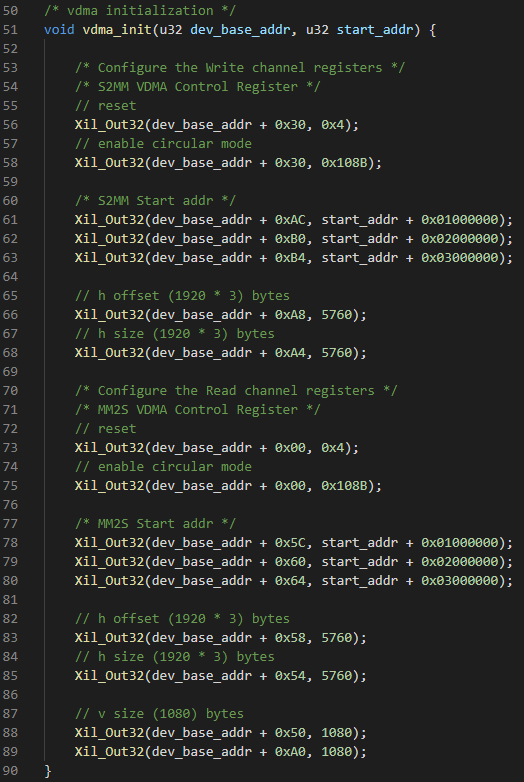

(1) 初始化VDMA，將采集到的視頻數據緩存至DDR，并將視頻數據搬運至AXI4-Stream to Video Out IP核，再進行SDI視頻輸出。

圖12

5 Vivado工程說明

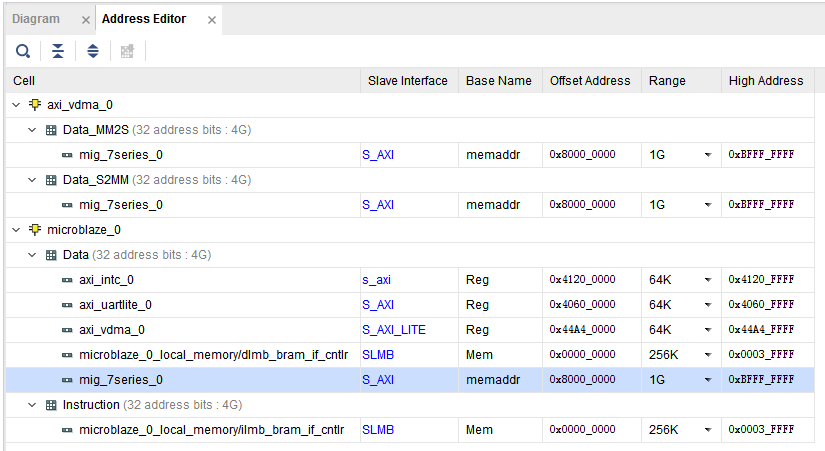

點擊BLOCK DESIGN開發界面下的"Address Editor"選項，可查看IP核分配的地址，MicroBlaze可通過對應地址對IP核進行控制。

圖13

Vivado工程頂層文件為"hw\project\sdi_capture_display.srcs\sources_1\imports\hdl\sdi_capture_display.v"，關鍵代碼說明如下。

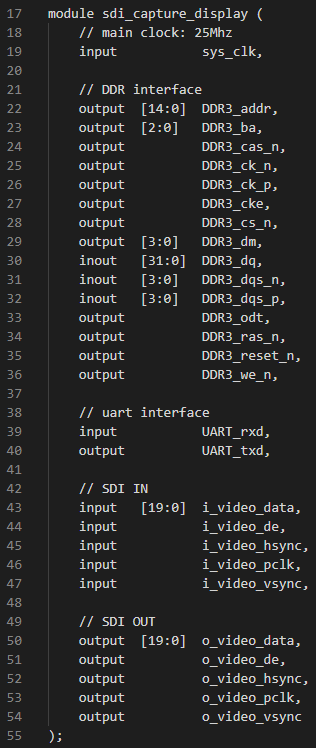

（1） 定義模塊接口。

圖14

（2） 使用STARTUPE2原語輸出復位信號。



圖15

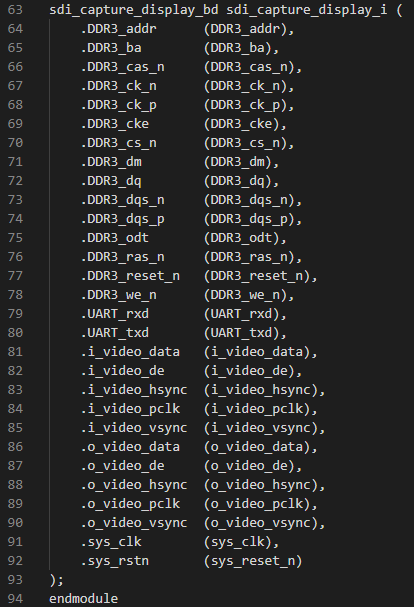

（3） 調用Block Design。



圖16

6 IP核配置

6.1 VDMA IP核

本案例使用VDMA IP核進行視頻數據緩存。

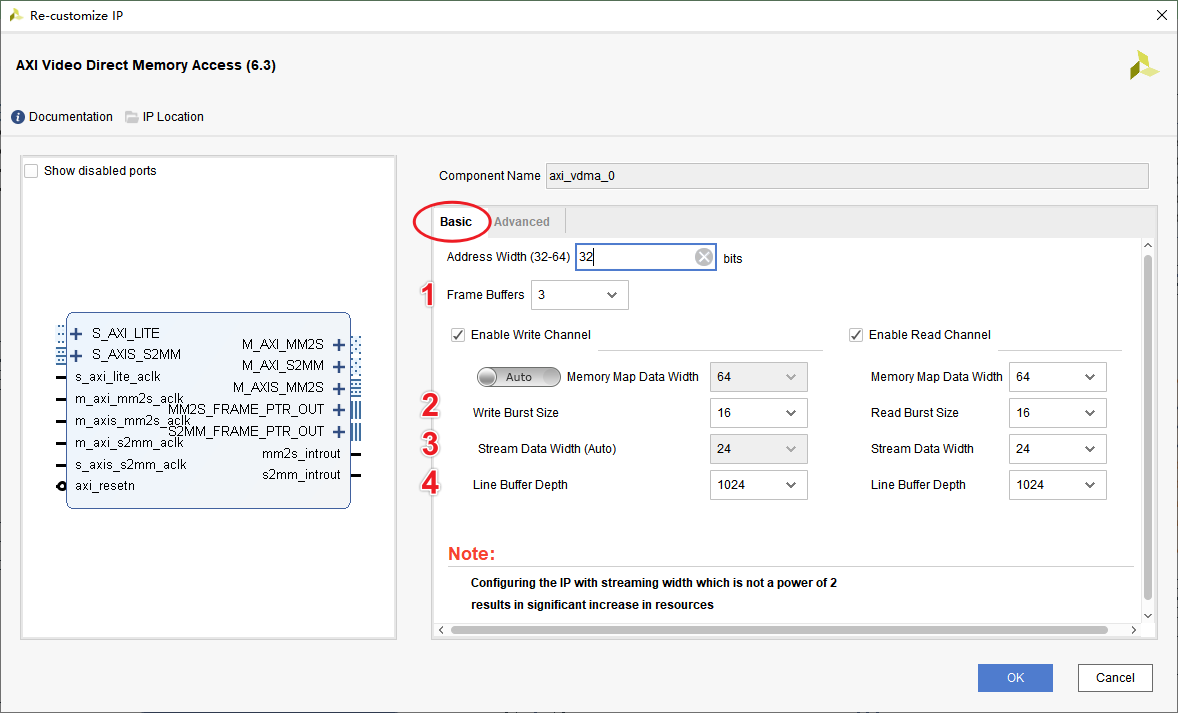

VDMA(AXI Video Direct Memory Access) IP核開發文檔為產品資料“6-開發參考資料\Xilinx官方參考文檔\”目錄下的pg020_axi_vdma.pdf，具體配置說明如下。

（1） Frame Buffer配置為3個。

（2） Write Burst Size、Read Burst Size均配置為16。

（3） 讀通道的Stream Date Width配置為24。

（4） 讀/寫通道的Line Buffer Depth均配置為1024。

圖17

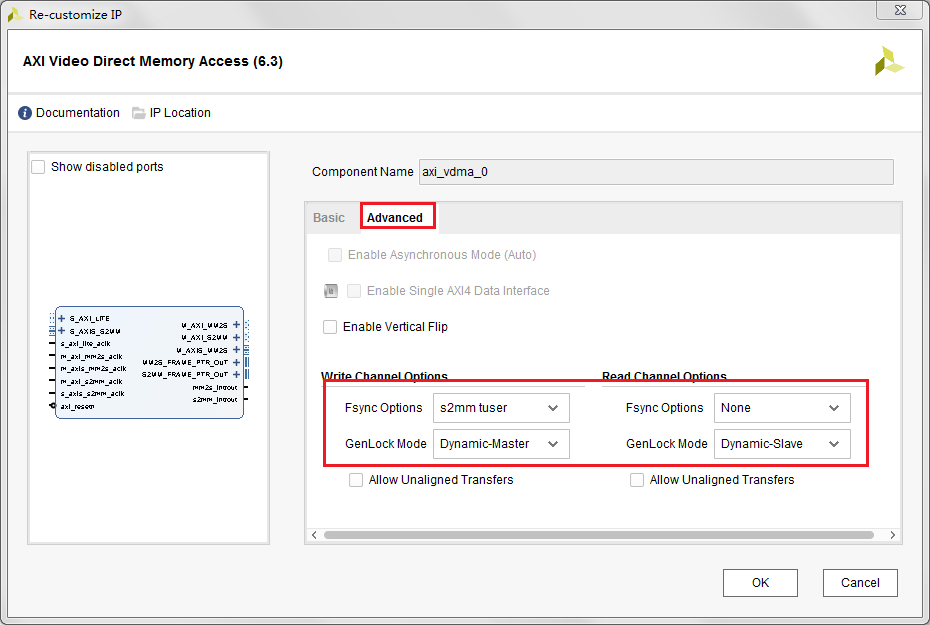

（5） 點擊Advanced，保持默認配置，即可避免VDMA同時讀寫同一個Buffer，造成視頻數據傳輸亂碼。

圖18

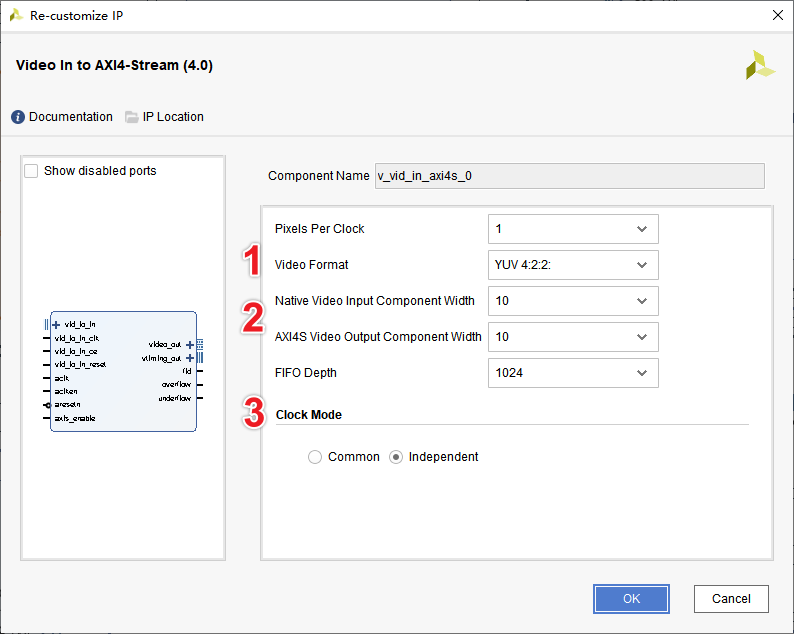

6.2 Video In to AXI4-Stream IP核

本案例使用Video In to AXI4-Stream IP核將并行視頻信號轉換為AXI4-Stream視頻流。

Video In to AXI4-Stream IP核開發文檔為產品資料“6-開發參考資料\Xilinx官方參考文檔\”目錄下的《pg043_v_vid_in_axi4s.pdf》，具體配置說明如下。

（1） 視頻格式配置為YUV 4:2:2。

（2） 數據位寬配置為10bit。

（3） Clock Mode配置為Independent（獨立時鐘）。

圖19

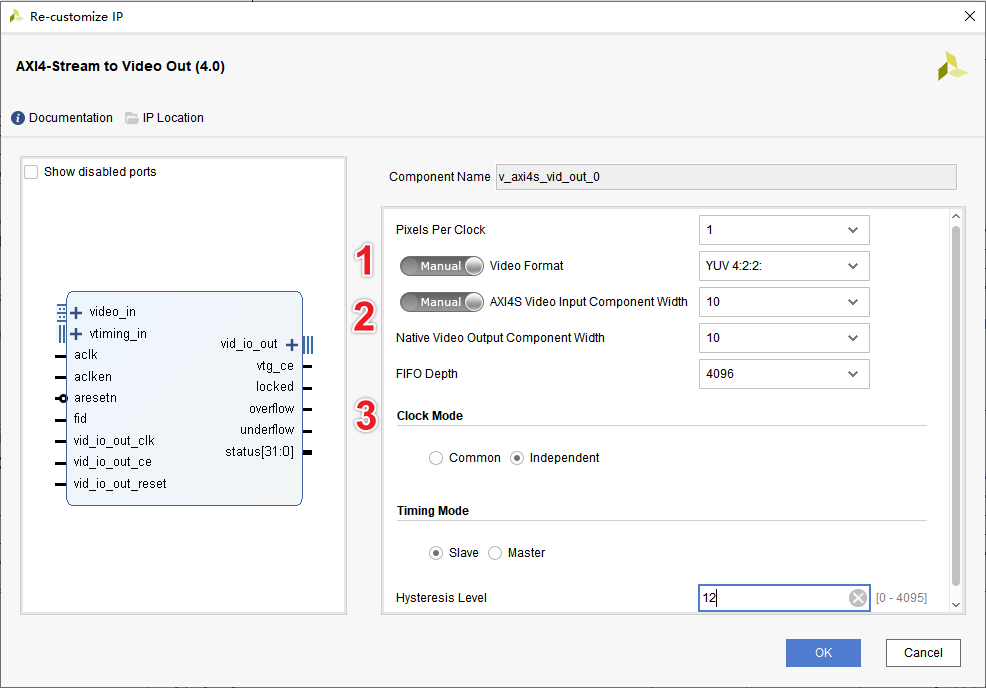

6.3 AXI4-Stream to Video Out IP核

本案例使用AXI4-Stream to Video Out IP核將AXI4-Stream視頻流轉化為并行視頻信號。

AXI4-Stream to Video Out IP核開發文檔為產品資料“6-開發參考資料\Xilinx官方參考文檔\”目錄下的《pg044_v_axis_vid_out.pdf》，具體配置說明如下。

（1） 視頻格式配置為YUV 4:2:2。

（2） 數據位寬配置為10bit。

（3） Clock Mode配置為Independent（獨立時鐘）。

圖20

6.4 VTC IP核

本案例使用VTC IP核產生用于視頻輸出的時序。

VTC(Video Timing Controller) IP核開發文檔為產品資料“6-開發參考資料\Xilinx官方參考文檔\”目錄下的《pg016_v_tc.pdf》，具體配置說明如下。

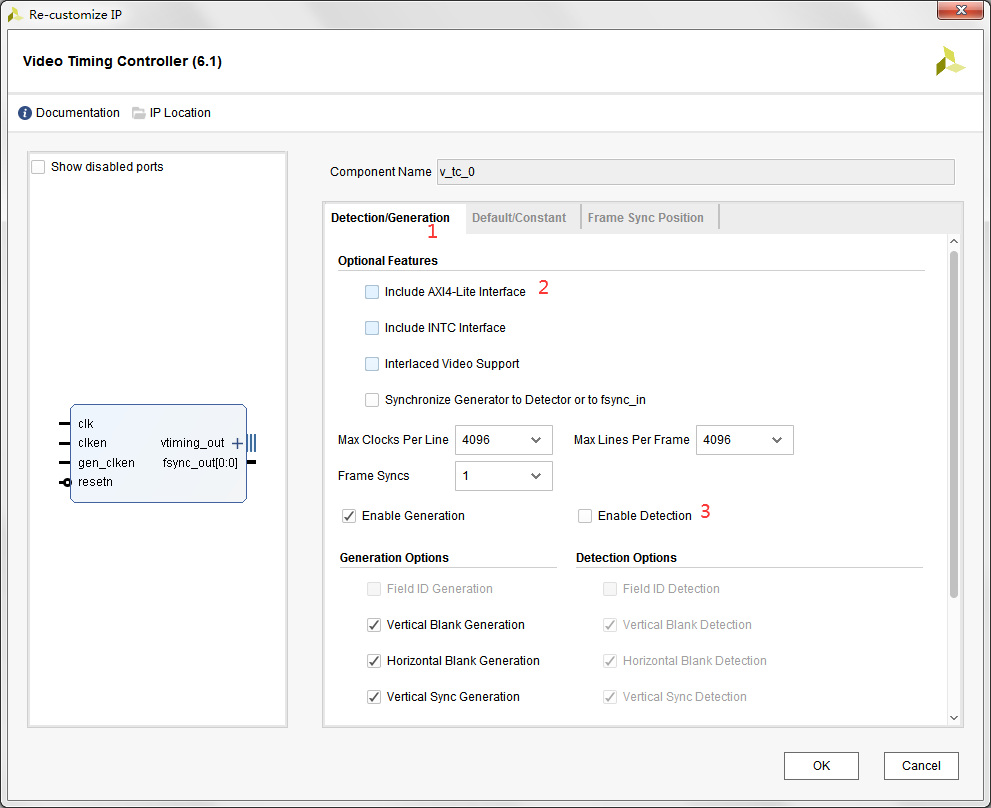

（1） 點擊Detection/Generation，確保不勾選"Include AXI4-Lite Interface"及"Enable Detection"。

圖21

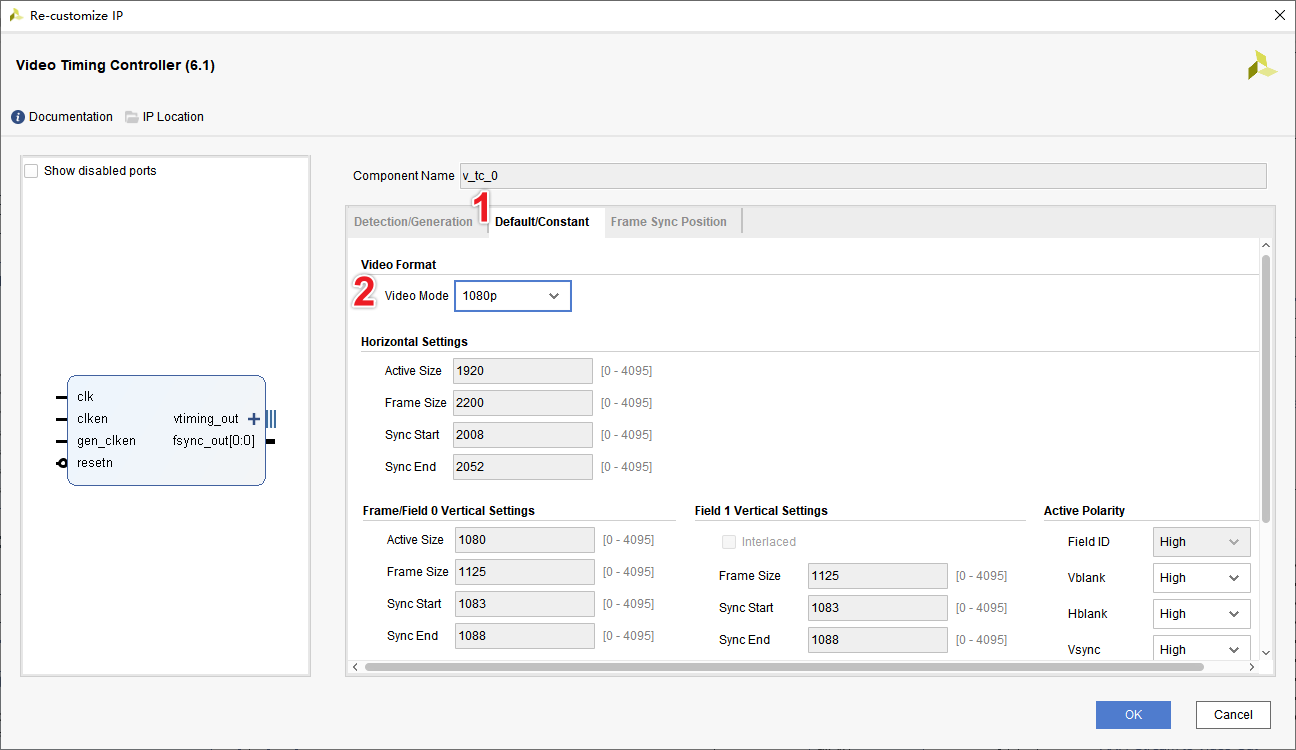

（2） 點擊Default/Constant，Video Mode設為1080p，其余配置保持默認。

圖22

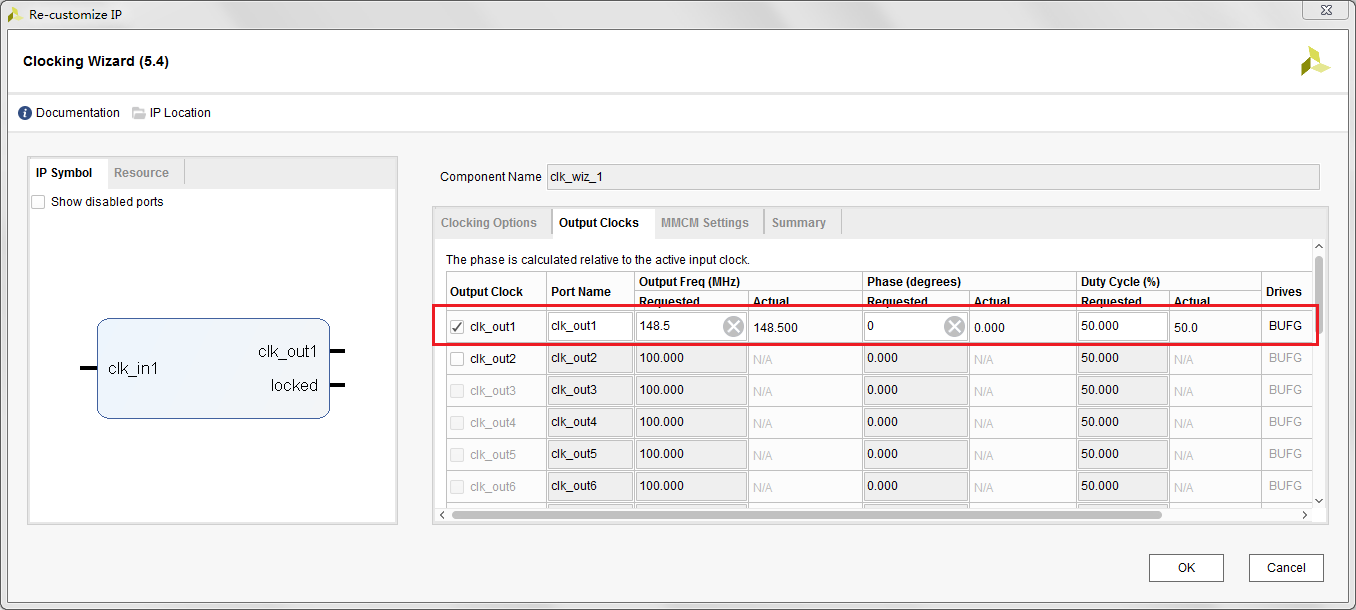

6.5 Clocking Wizard IP核

本案例使用Clocking Wizard IP核產生用于視頻輸出的像素時鐘（148.5MHz，對應1080P60）。

Clocking Wizard IP核開發文檔為產品資料“6-開發參考資料\Xilinx官方參考文檔\”目錄下的《pg065-clk-wiz.pdf》，具體配置如下。

圖23
