FPGA的HLS案例開發|基于Kintex-7、Zynq-7045_7100開發板

2021/02/19

FPGA的HLS案例開發|基于Kintex-7、Zynq-7045_7100開發板


前 言

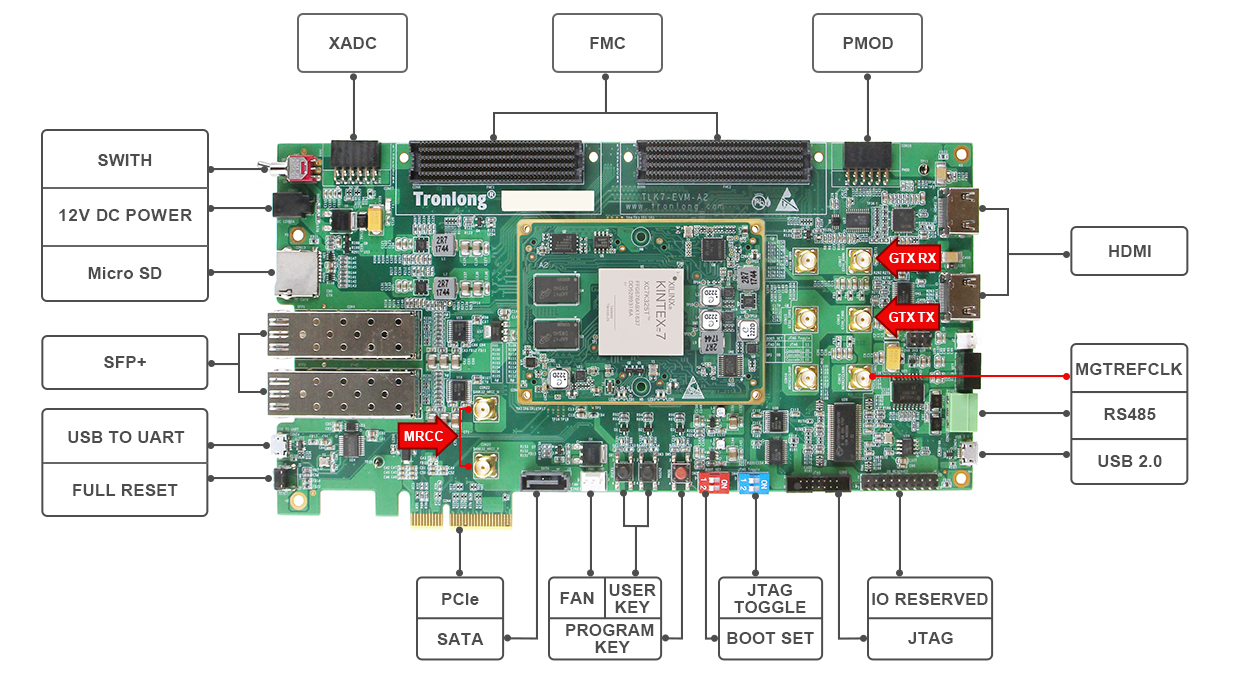

本文基于創龍科技TLK7-EVM開發板,是一款基于Xilinx Kintex-7系列FPGA設計的高端評估板,由核心板和評估底板組成。核心板經過專業的PCB Layout和高低溫測試驗證,穩定可靠,可滿足各種工業應用環境。

評估板接口資源豐富,引出FMC、SFP+、PCIe、SATA、HDMI等接口,方便用戶快速進行產品方案評估與技術預研。




圖1  TLK7-EVM評估板


開發案例主要包括:

l CameraLink、SDI、HDMI、PAL視頻輸入/輸出案例

l 高速AD(AD9613)采集+高速DA(AD9706)輸出案例

l AD9361軟件無線電案例

l UDP(10G)光口通信案例

l UDP(1G)光口通信案例

l Aurora光口通信案例

l PCIe通信案例

l 案例源碼、產品資料(用戶手冊、核心板硬件資料、產品規格書):site.tronlong.com/pfdownload



本文主要介紹HLS案例的使用說明,適用開發環境:Windows 7/10 64bit、Xilinx Vivado 2017.4、Xilinx VivadoHLS 2017.4、Xilinx SDK 2017.4。


Xilinx Vivado HLS(High-Level Synthesis,高層次綜合)工具支持將C、C++等語言轉化成硬件描述語言,同時支持基于OpenCL等框架對Xilinx可編程邏輯器件進行開發,可加速算法開發的進程,縮短產品上市時間。



HLS基本開發流程如下:


(1) HLS工程新建/工程導入

(2) 編譯與仿真

(3) 綜合

(4) IP核封裝

(5) IP核測試


HLS案例位于產品資料“4-軟件資料\Demo\FPGA-HLS-demos\”目錄下,案例目錄詳細說明如下表。



表1

hls_ip_demo

bin

IP核測試程序可執行文件

project

IP核測試程序Vivado工程

vivado_hls

ip_package

IP核

poject

solution1

仿真方案

src

HLS工程源碼

test_bench

HLS工程仿真程序或測試文件

vivado_hls.app

HLS工程文件


HLS詳細開發說明可參考產品資料“6-開發參考資料\Xilinx官方參考文檔\”目錄下的《ug871-vivado-high-level-synthesis-tutorial.pdf》和《ug902-vivado-high-level-synthesis.pdf》。



 HLS工程導入

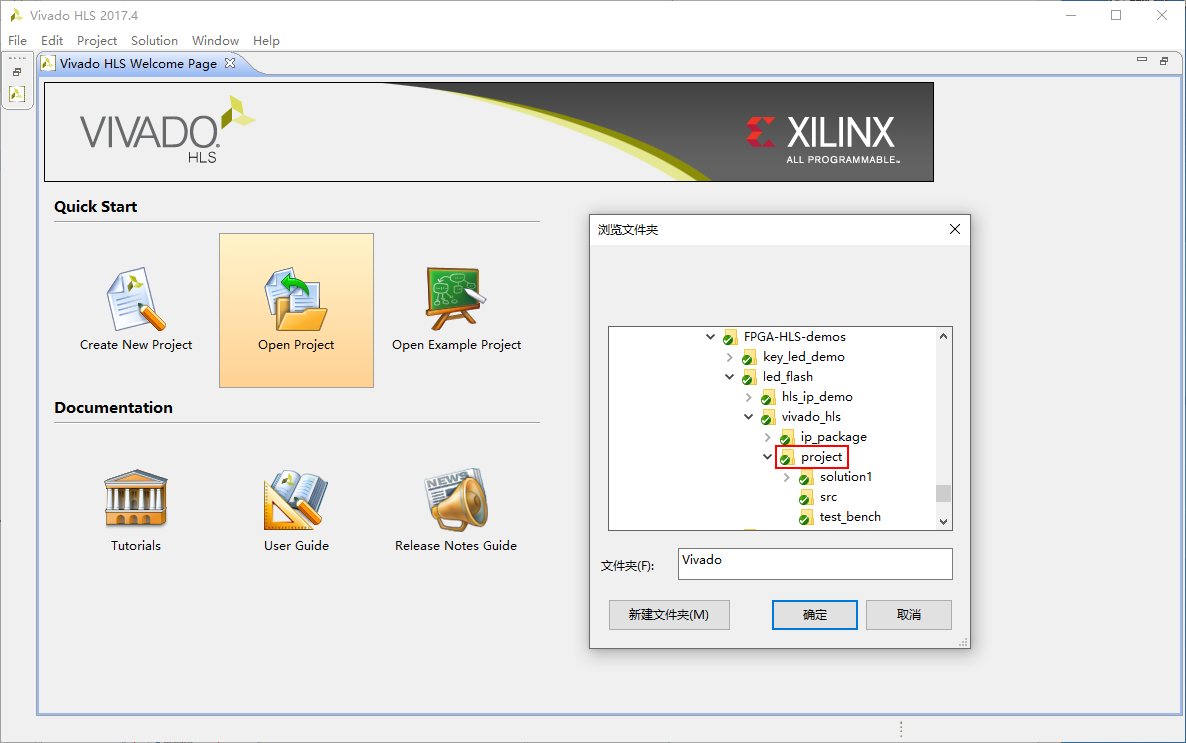

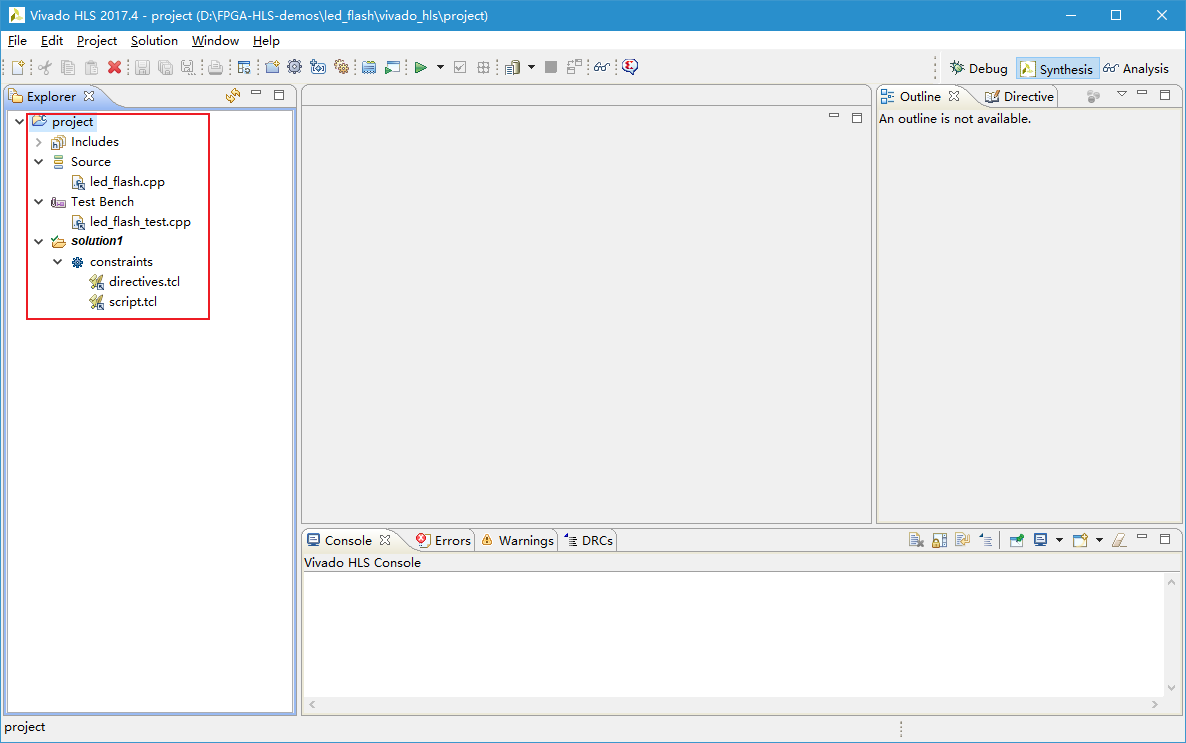

雙擊桌面如下圖標打開Xilinx Vivado HLS 2017.4,并在彈出的界面中點擊“Open Project”選擇案例“vivado_hls\project\”目錄,然后點擊“確定”導入HLS工程。




圖2




圖3




圖4


亦可新建HLS工程,并使用C/C++等語言進行程序編寫。



編譯和仿真C代碼


仿真程序位于工程的test_bench目錄下,用于驗證src目錄下的HLS工程源碼。

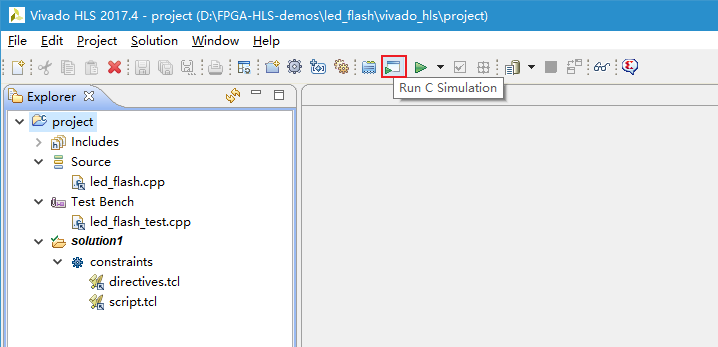

導入HLS工程后,點擊(Run C Simulation)進行編譯與仿真。




圖5

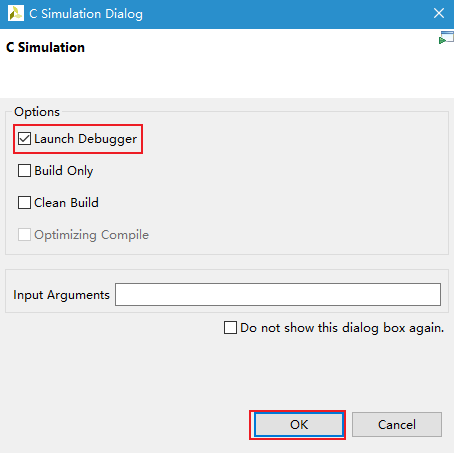

彈出如下界面,勾選“Launch Debugger”,并點擊OK。




圖6

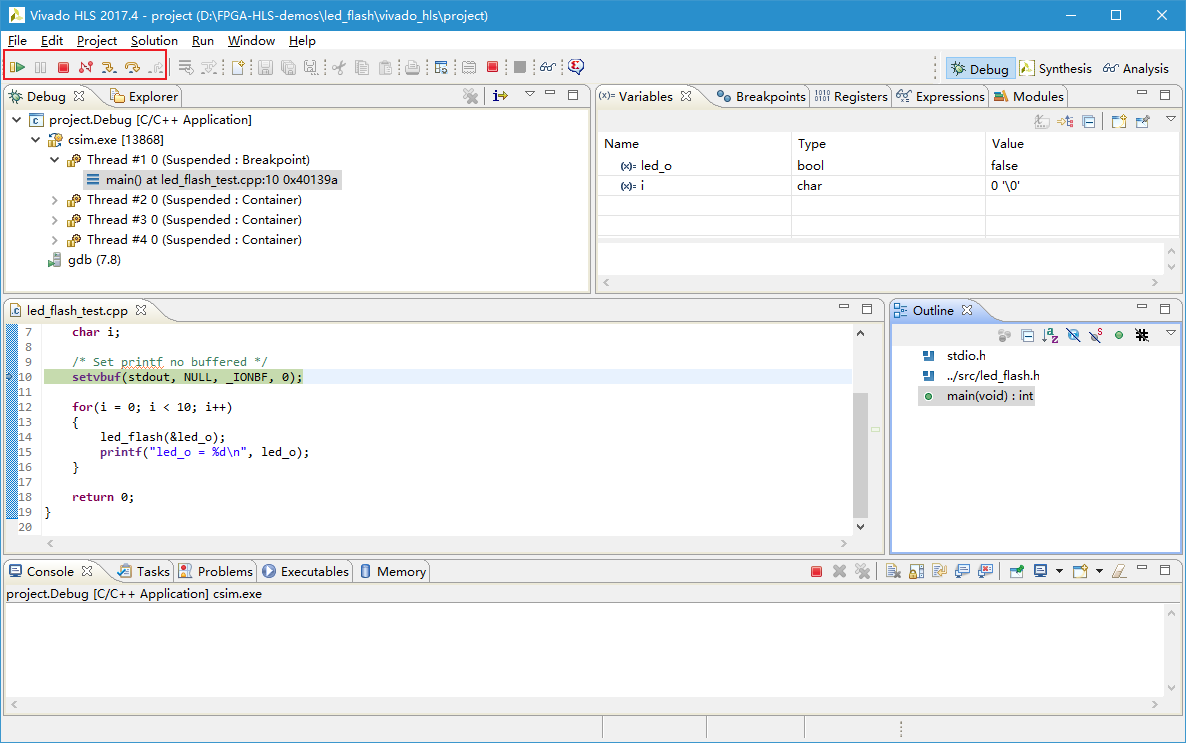

編譯完成后即可全速或單步運行仿真代碼。




圖7



 綜合


本小節演示將C/C++等程序綜合成為RTL設計,并生成綜合報告。

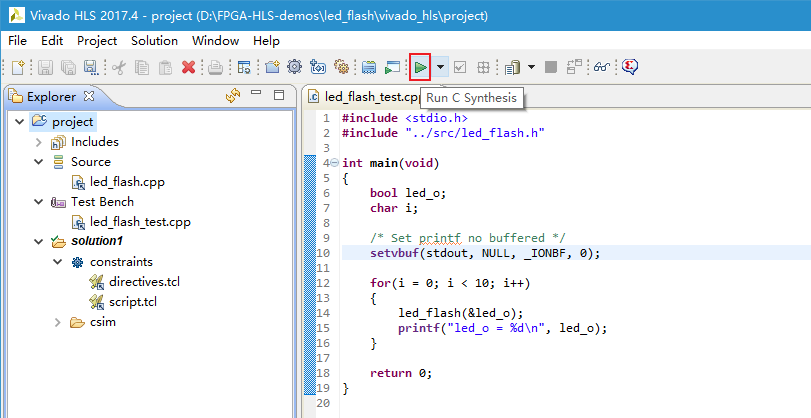

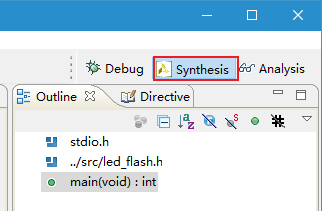

點擊界面右上角Synthesis返回至工程界面,然后點擊進行綜合。




圖8




圖9

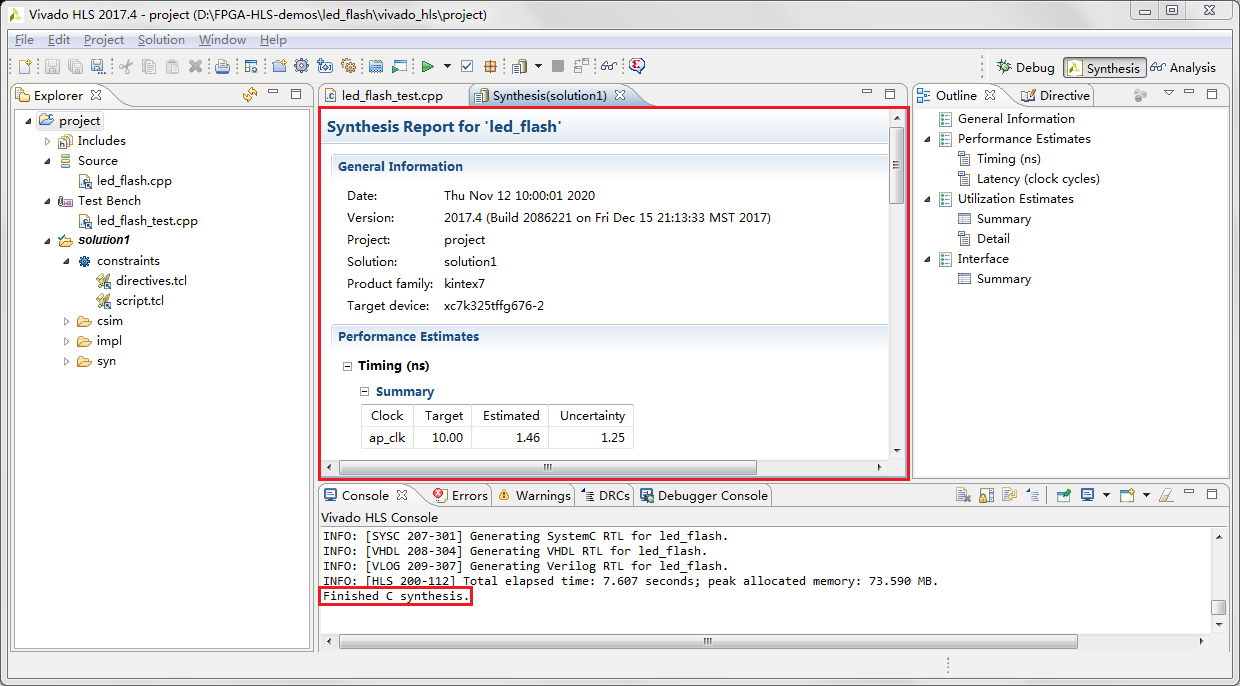

綜合完成后,報表文件將自動打開。




圖10

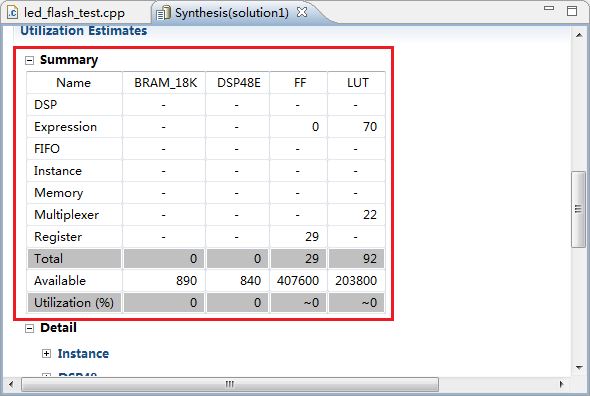

通過報表文件可查看本設計的時延、資源占用等信息。




圖11




IP核封裝

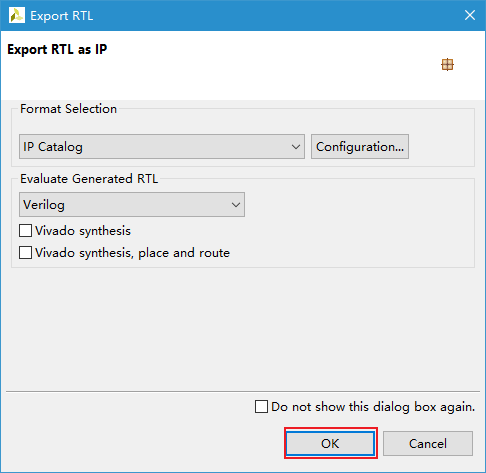

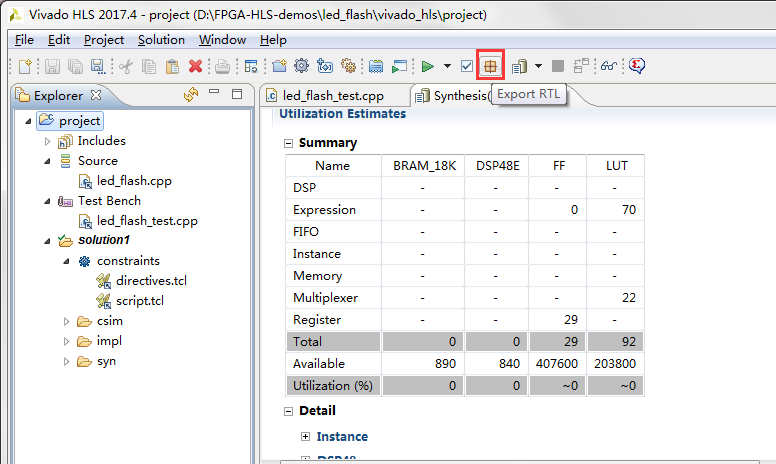

綜合完成后,點擊生成IP核。






圖12


圖13


圖14

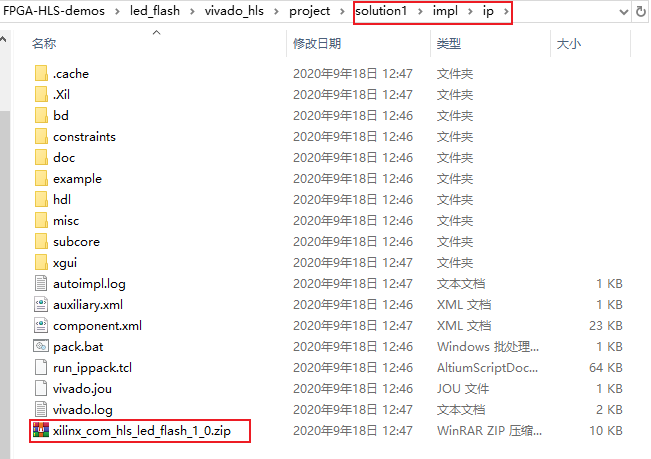

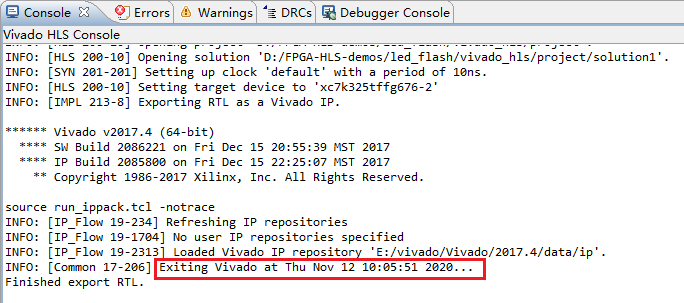

運行完成后,將會在案例“vivado_hls\project\solution1\impl\ip\”目錄下生成IP核。





圖15


圖16




 IP核測試

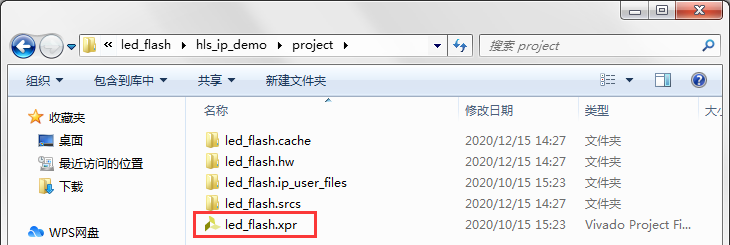

進入案例“hls_ip_demo\project\”的IP核測試程序Vivado工程目錄,雙擊.xpr文件打開工程,工程默認已添加待測試的IP核。





圖17



如需自行導入IP核,請參考如下步驟。

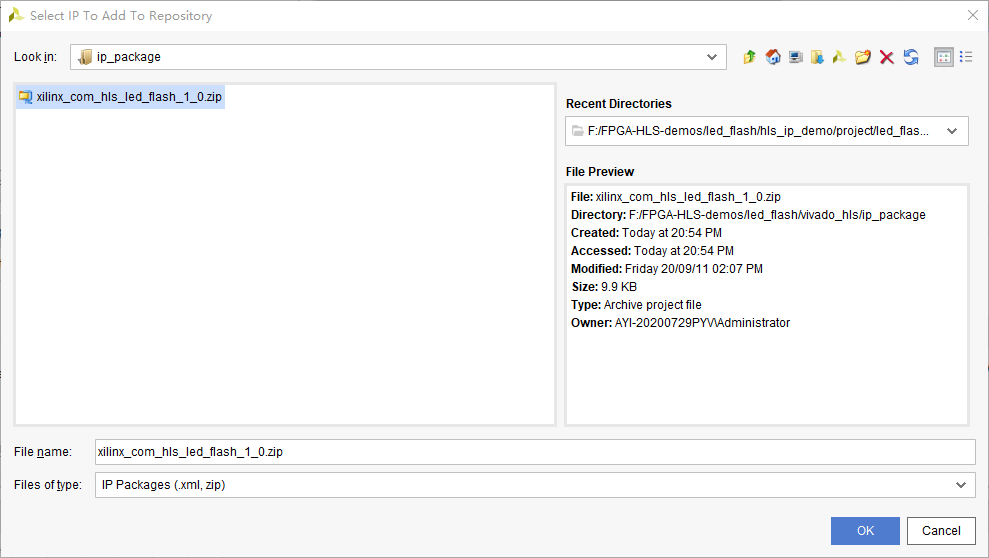

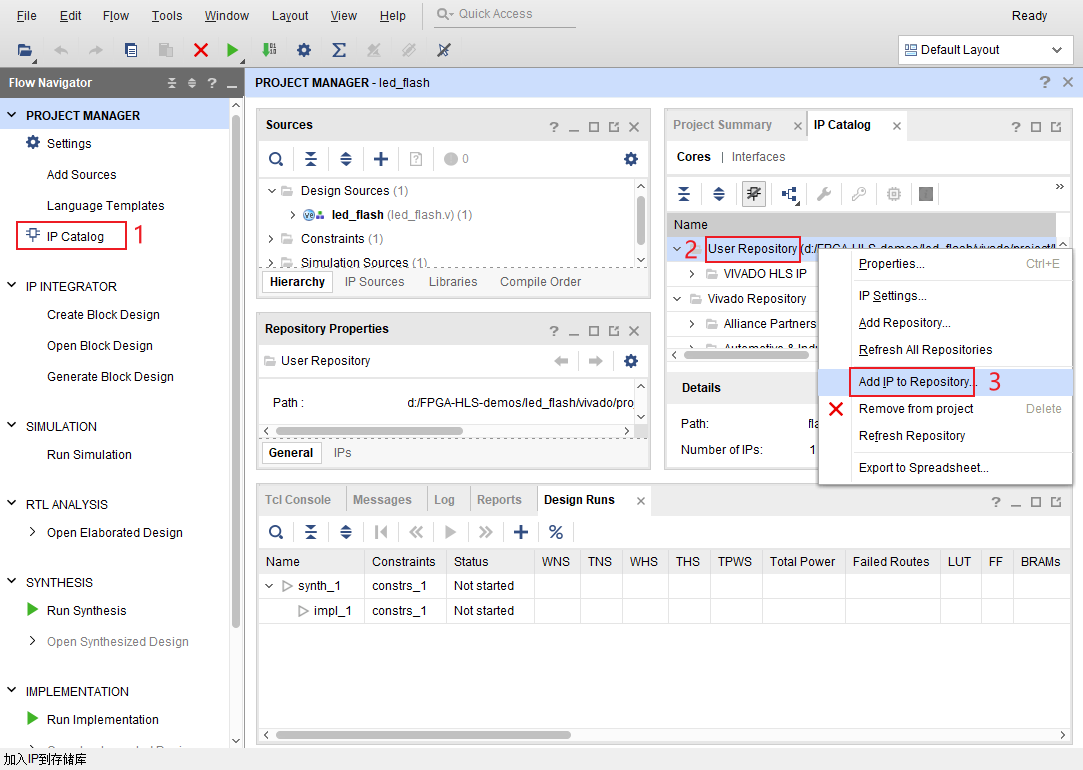

(1) 請點擊“IP Catalog -> User Repository -> Add IP to Repository…”,在彈出的界面中選擇IP核后點擊OK。





圖18


圖19

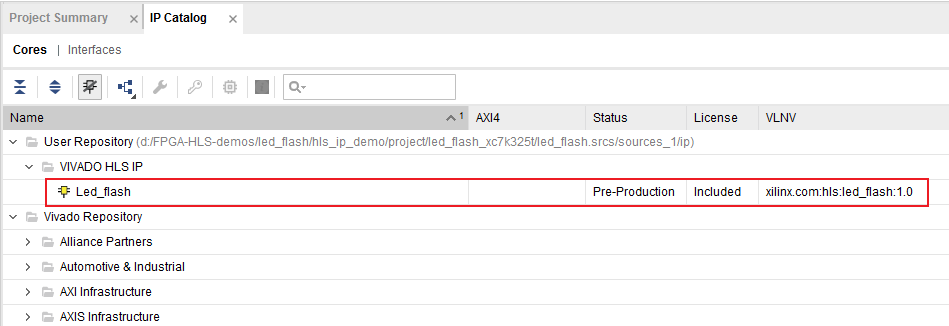

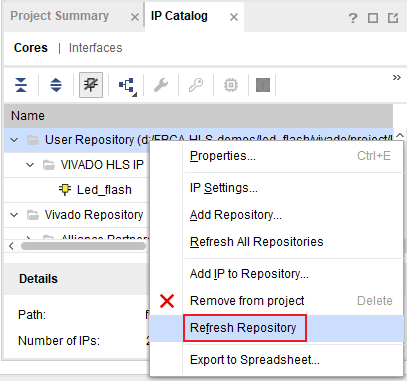

(2) 右擊“User Repository”后點擊“Refresh Repository”,即可看到添加的IP核。





圖20


圖21

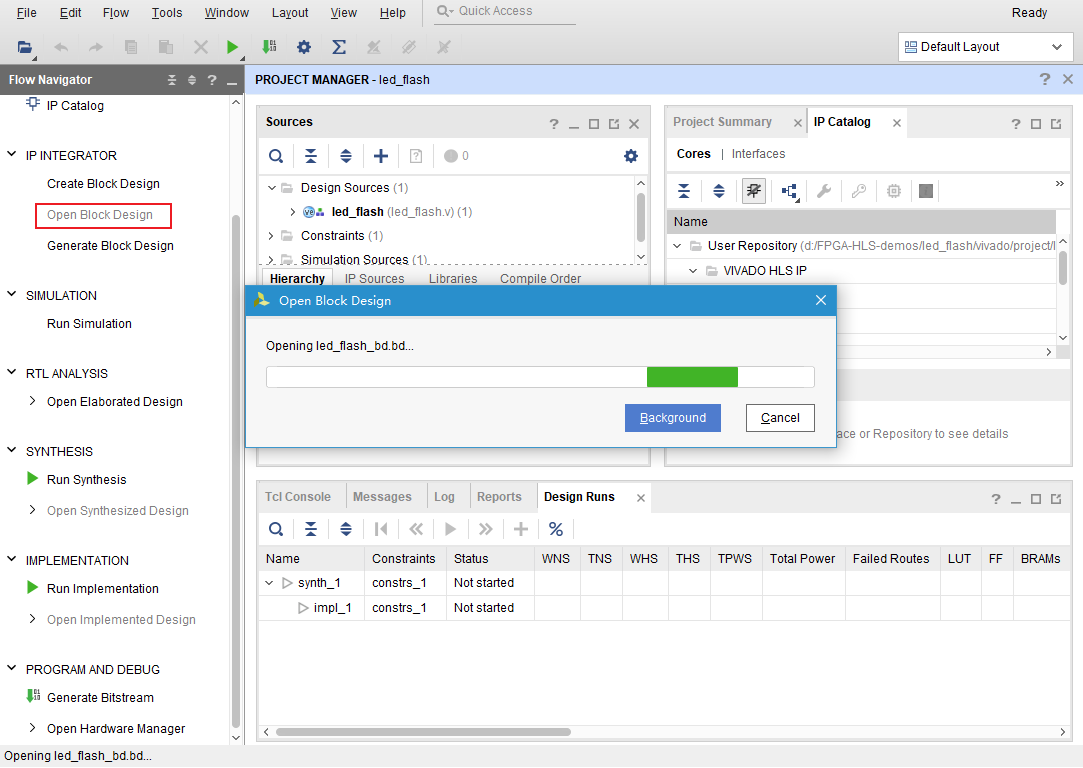

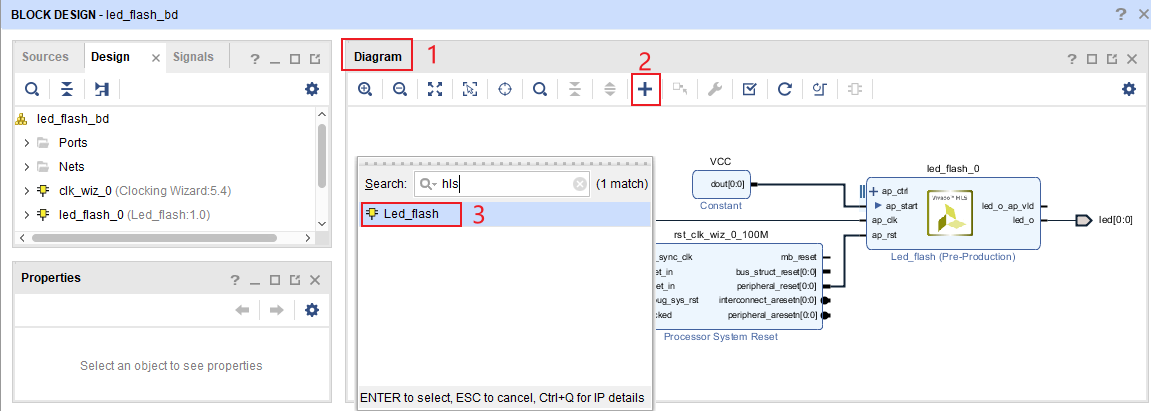

(3) 如需添加Vivado自帶的IP核,點擊“Open Block Design”,在彈出的界面中點擊,并選擇所需IP核將其導入工程。





圖22


圖23

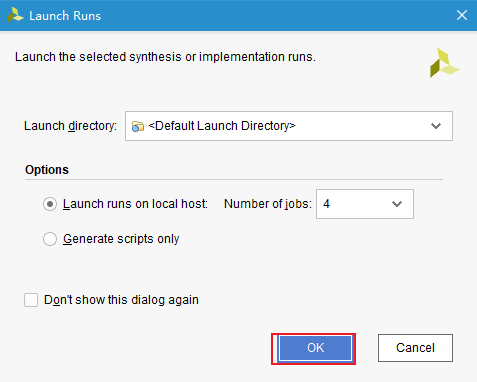

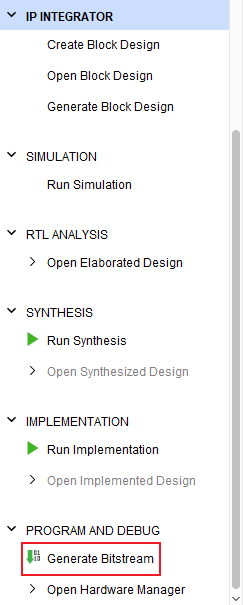

點擊Vivado界面左側的“Generate Bitstream”選項,在彈出的界面中點擊OK進行IP核測試程序Vivado工程編譯。






圖24


圖25

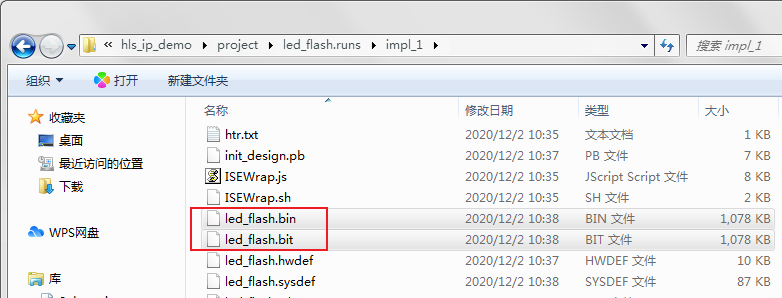

編譯完成后,將會在工程“led_flash.runs\impl_1\”目錄下生成.bit和.bin格式可執行文件。




圖26


請參考基于Vivado的FPGA程序加載與固化手冊加載.bit格式可執行文件,即可看到評估底板的LED2進行閃爍。
