前 言

本文led_flash案例是基于創龍科技TLK7-EVM開發板，是一款基于Xilinx Kintex-7系列FPGA設計的高端評估板，由核心板和評估底板組成。核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境。

評估板接口資源豐富，引出FMC、SFP+、PCIe、SATA、HDMI等接口，方便用戶快速進行產品方案評估與技術預研。

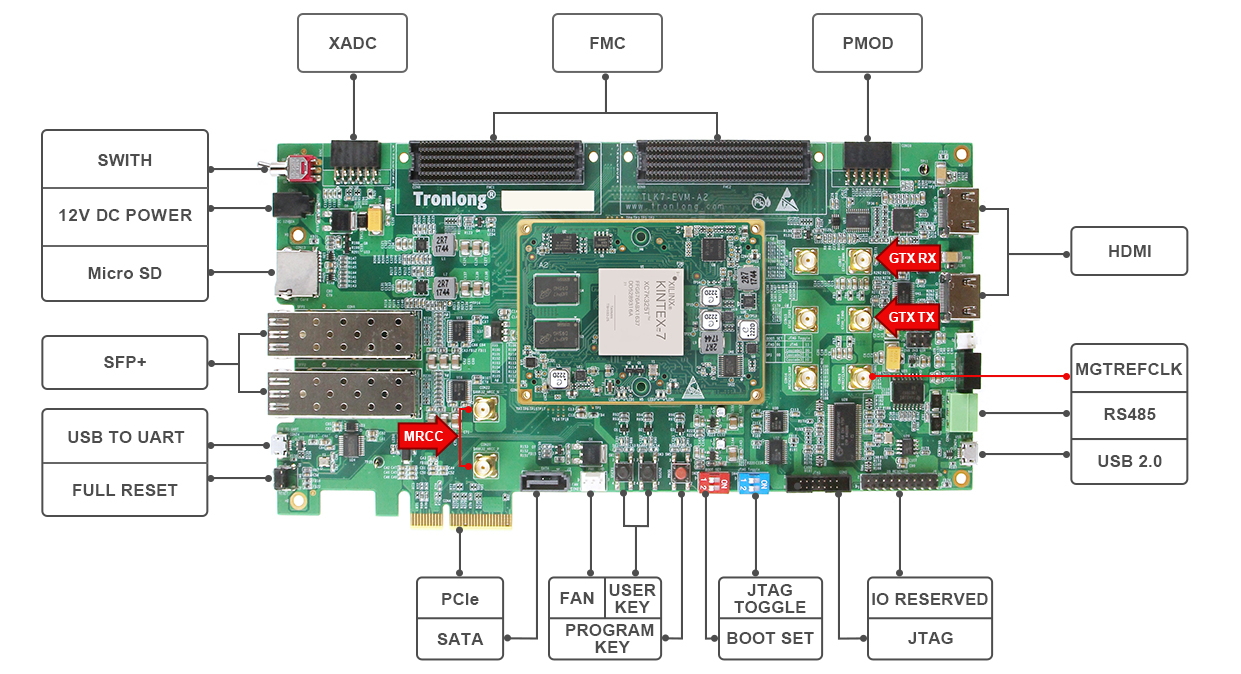

圖1  TLK7-EVM評估板

開發案例主要包括：

1．CameraLink、SDI、HDMI、PAL視頻輸入/輸出案例

2．高速AD(AD9613)采集+高速DA(AD9706)輸出案例

3．AD9361軟件無線電案例

4．UDP(10G)光口通信案例

5．UDP(1G)光口通信案例

6．Aurora光口通信案例

7．PCIe通信案例

8．案例源碼、產品資料（用戶手冊、核心板硬件資料、產品規格書）：site.tronlong.com/pfdownload

案例功能

控制評估底板LED2每隔0.5s將狀態翻轉一次。

HLS工程說明

時鐘

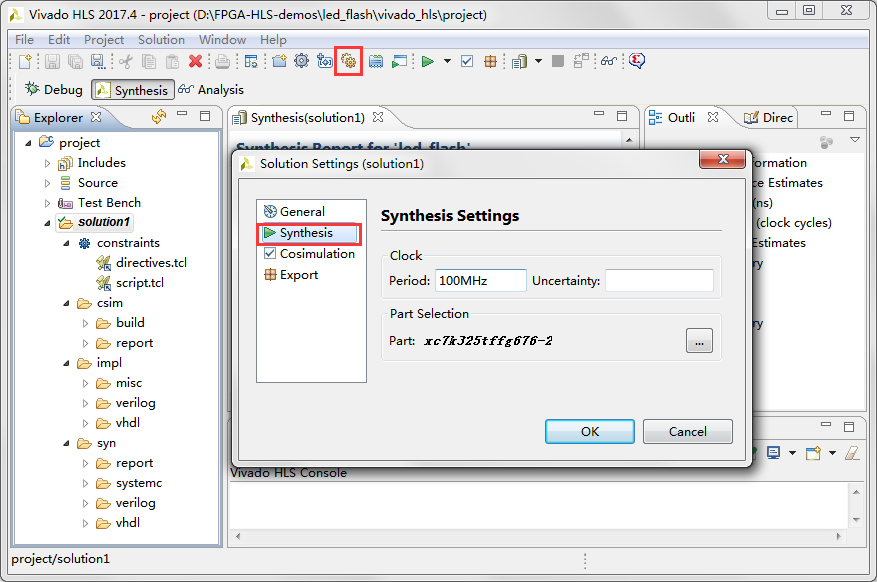

HLS工程配置的時鐘為100MHz，案例將該時鐘用于計算0.5s間隔時間進行LED2亮滅狀態控制，生成的IP核亦需接入該時鐘。如需修改時鐘頻率，請打開HLS工程后點擊，在彈出的界面中的Synthesis欄目進行修改。



圖2

頂層函數

案例頂層函數為led_flash.cpp中的led_flash()。

圖3

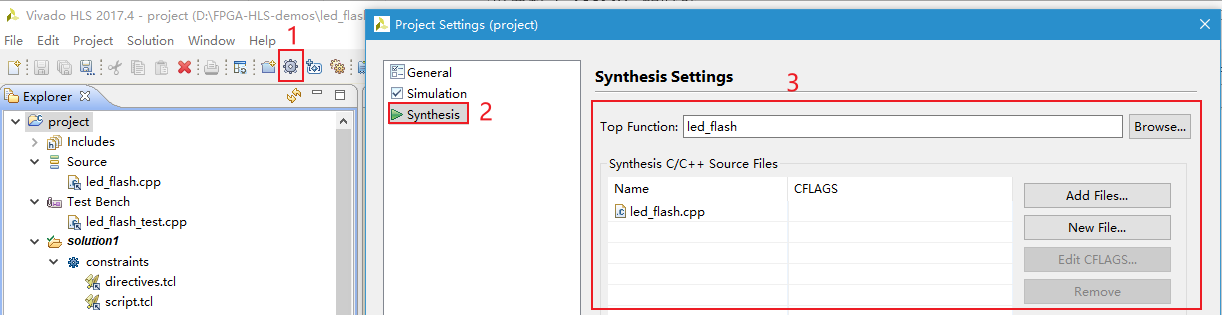

點擊后，可在彈出的界面中的Synthesis欄目查看或設置頂層函數。

圖4

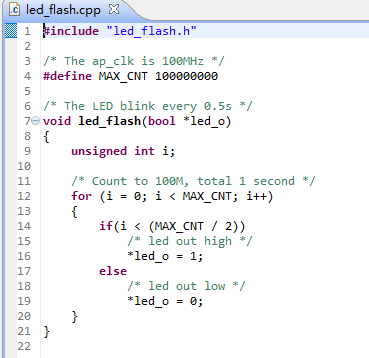

該函數控制評估底板LED2每隔0.5s將狀態翻轉一次。工程設置的時鐘為100MHz（周期10ns），在for循環里計數值為100000000，用時為10ns x 100000000 = 1s。

編譯與仿真

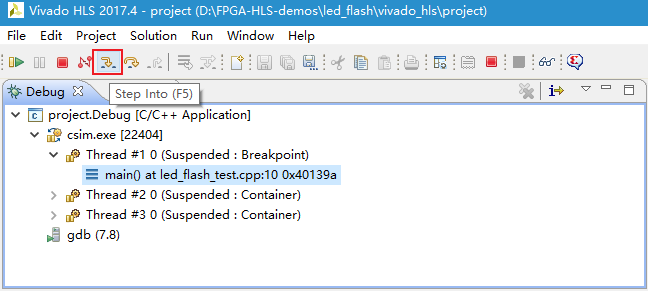

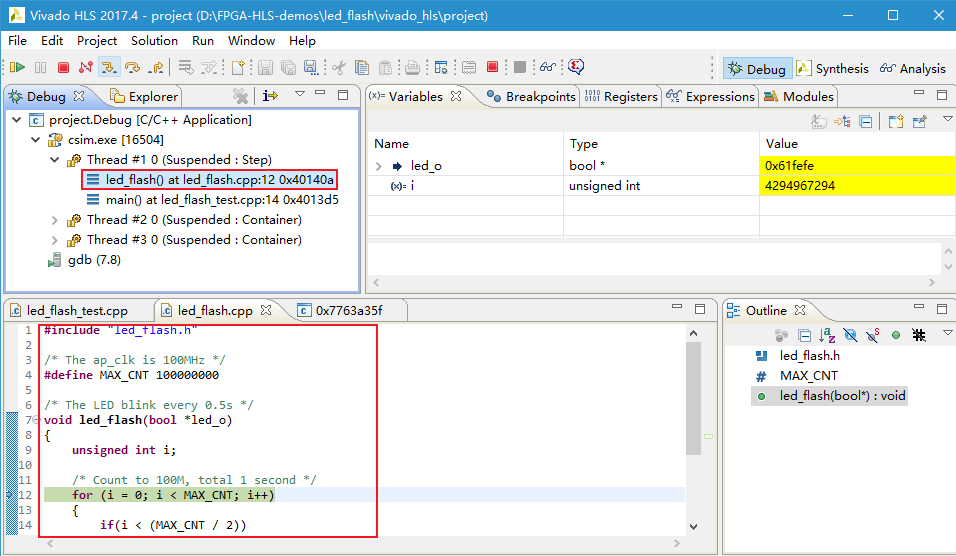

請參考本文檔HLS開發流程說明章節，進行編譯。編譯完成后，進入仿真界面點擊進行單步運行，進入led_flash()函數。

圖5

圖6

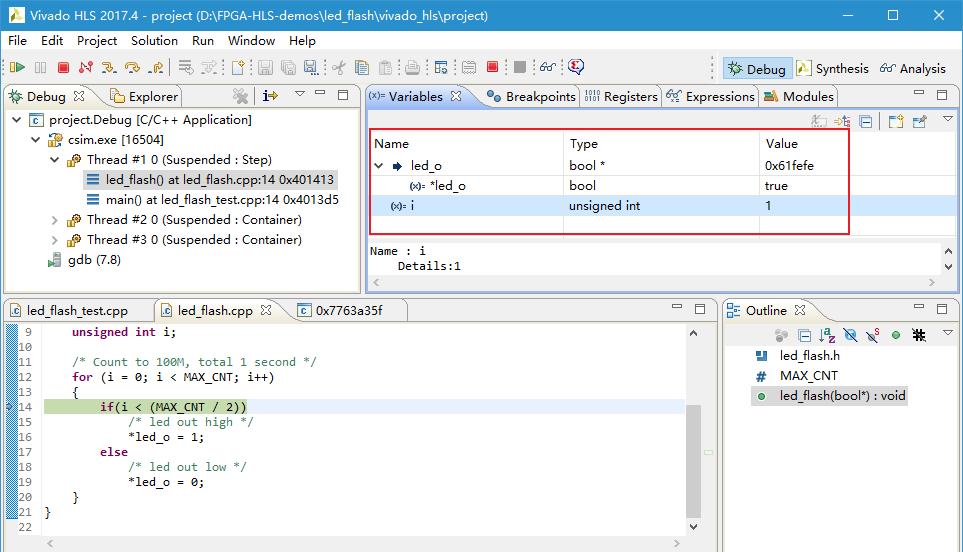

繼續點擊進入for循環，當i < 50000000時，*led_o等于1(true)。

圖7

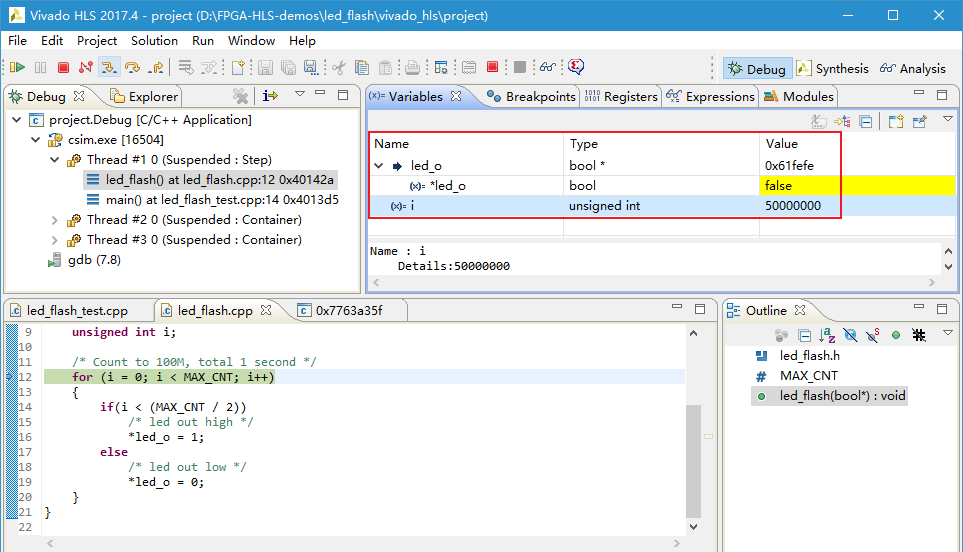

點擊全速運行或修改i的值為50000000，當i ≥ 50000000時，*led_o等于0(false)。

圖8

IP核測試

請參考本文檔HLS開發流程說明章節，完成IP核測試前的準備工作。

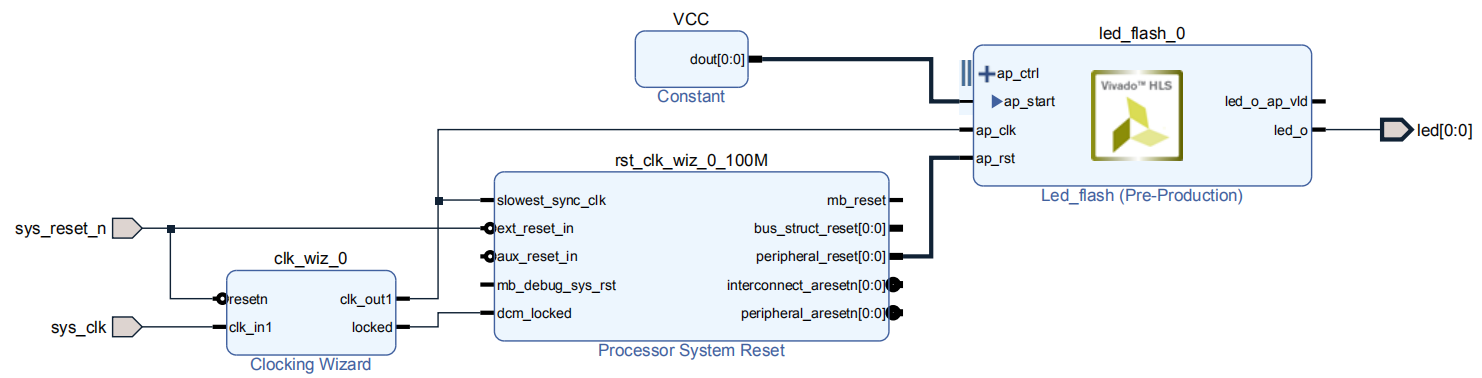

HLS工程生成的IP核為led_flash_0。

圖9

加載.bit格式可執行文件到評估板，即可看到評估底板的LED2進行閃爍。

更多推薦

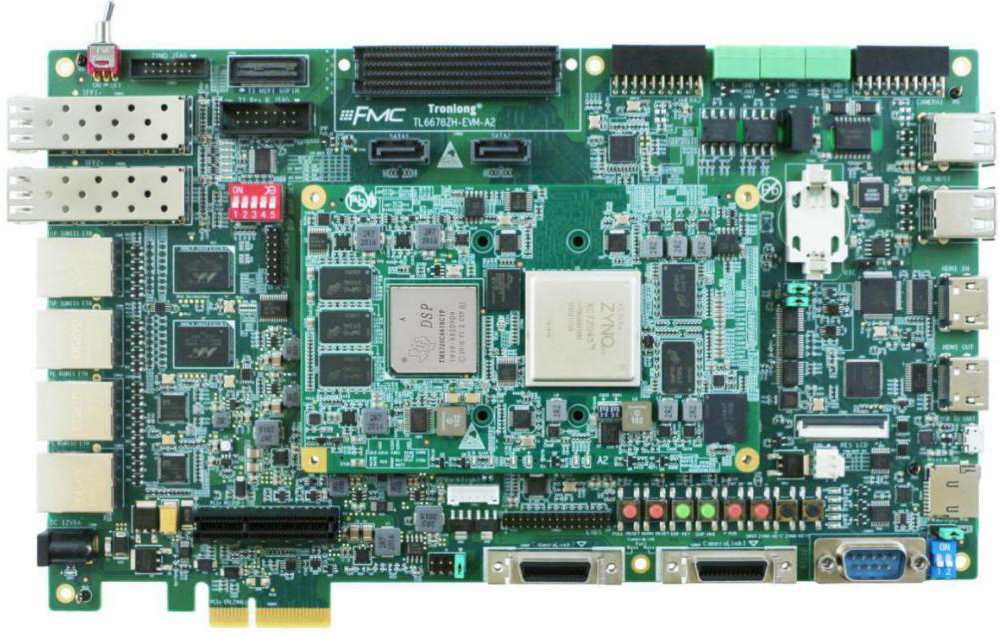

TL6678ZH-EVM評估板（C6678 + ZYNQ，地表至強，多核DSP +多核ARM +FPGA?。?/span>

圖10

基于TI KeyStone架構C6000系列TMS320C6678八核C66x定點/浮點DSP，以及Xilinx Zynq-7000系列XC7Z045/XC7Z100 SoC處理器設計的高端異構多核評估板。

TMS320C6678每核心主頻可高達1.25GHz，XC7Z045/XC7Z100集成PS端雙核ARM Cortex-A9 + PL端Kintex-7架構28nm可編程邏輯資源。

引出雙路CameraLink、雙路SFP+光口、四路千兆網口、雙路SATA、雙路PCIe、四路USB、雙路CAN、雙路CAMERA、HDMI IN/OUT、LVDS、LCD、RS485、RS232、Micro SD、HPC FMC等接口。

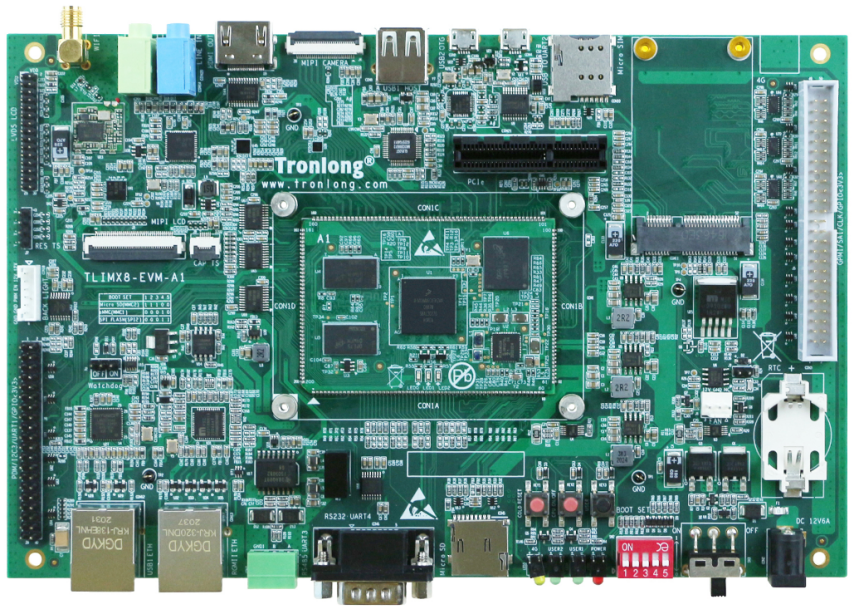

TLIMX8-EVM評估板（i.MX 8，，4核ARM Cortex-A53?。?/span>
