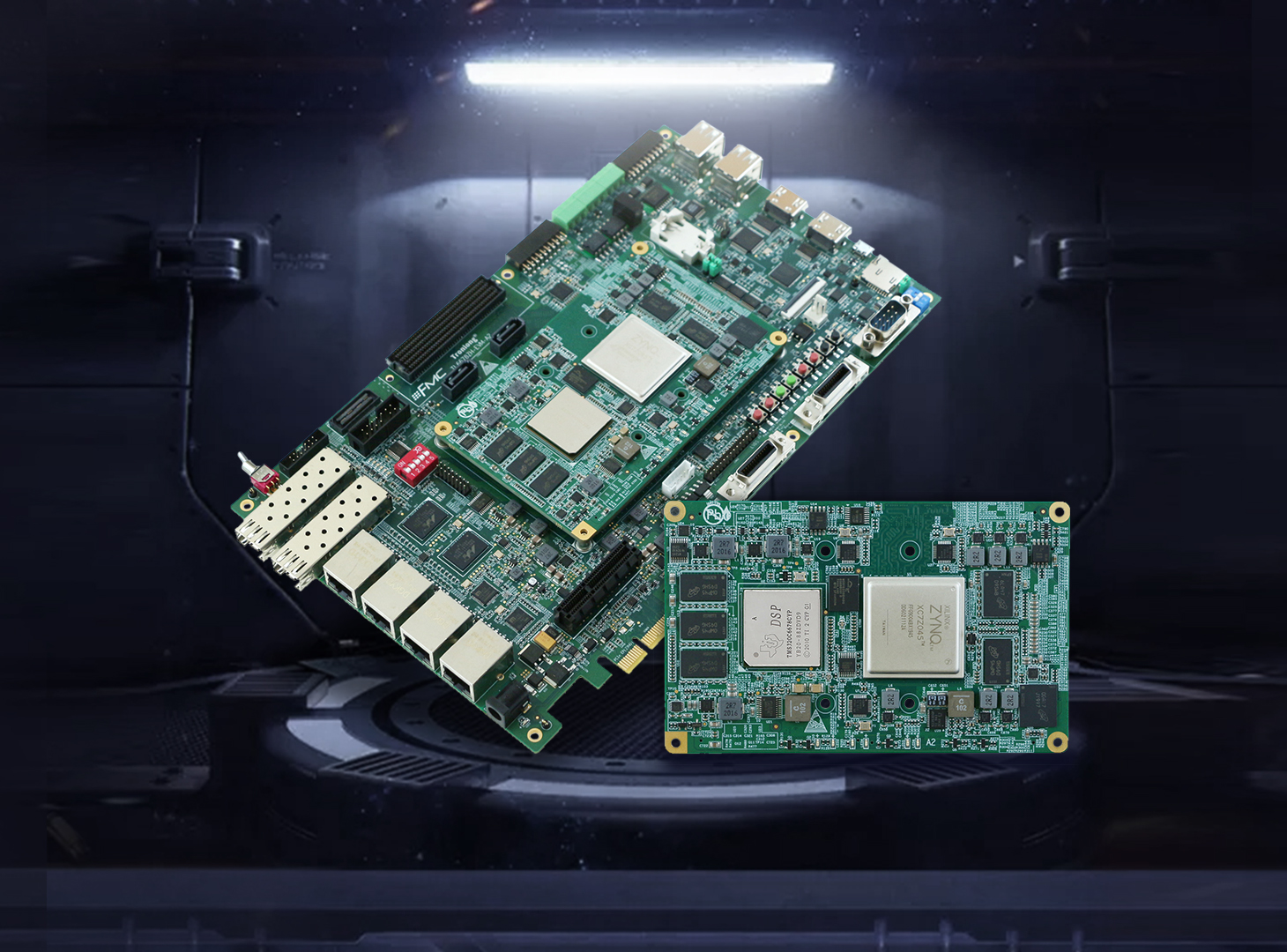

創龍科技(Tronlong)的TL6678ZH-EVM(C6678+ZYNQ)評估板，以其行業領先的多核DSP+多核ARM+FPGA架構，成為了科研機構、高校實驗室的新寵！

1 多核DSP+多核ARM+FPGA架構，行業首發

主處理器：

? TI KeyStone架構C6000系列TMS320C6678八核C66x定點/浮點DSP，每核心主頻可高達1.25GHz。

? Xilinx Zynq-7000系列XC7Z045/XC7Z100 SoC，集成PS端雙核ARM Cortex-A9 + PL端Kintex-7架構28nm可編程邏輯資源，ARM主頻800MHz。

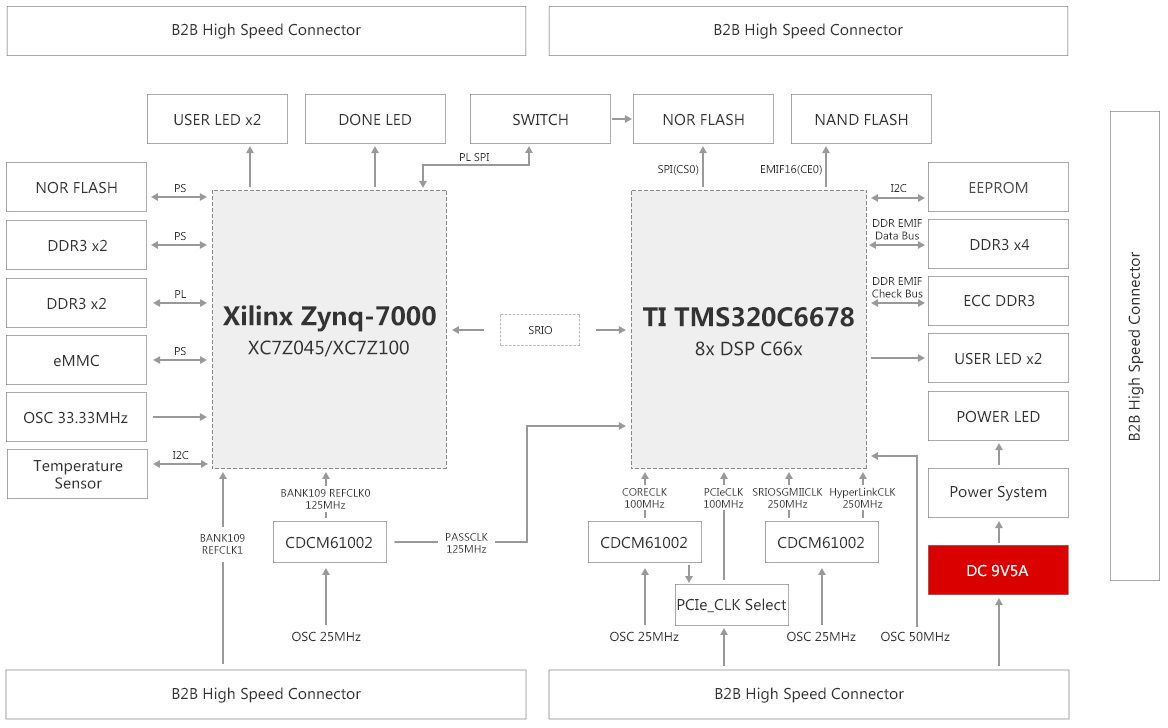

核心板硬件框圖

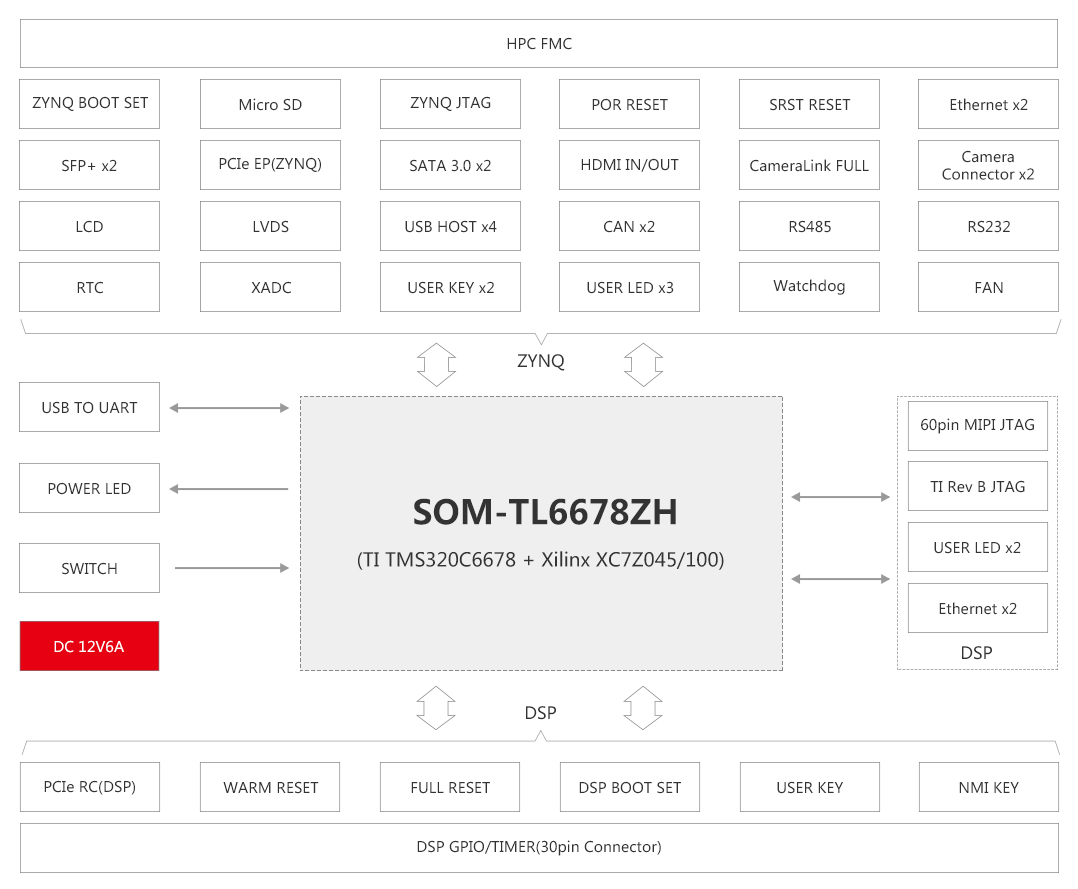

評估板硬件框圖

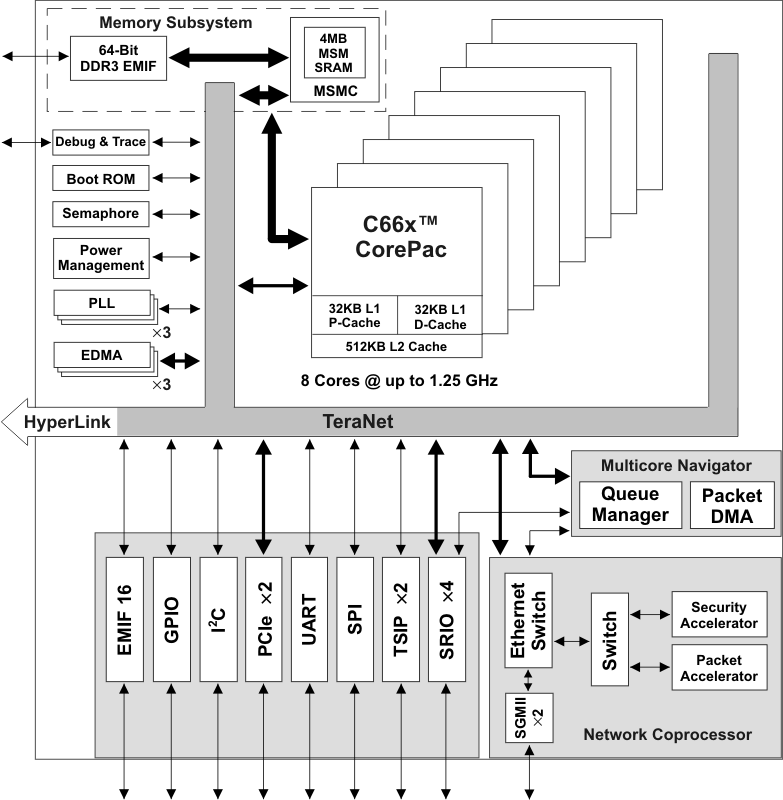

 TI TMS320C6678處理器功能框圖

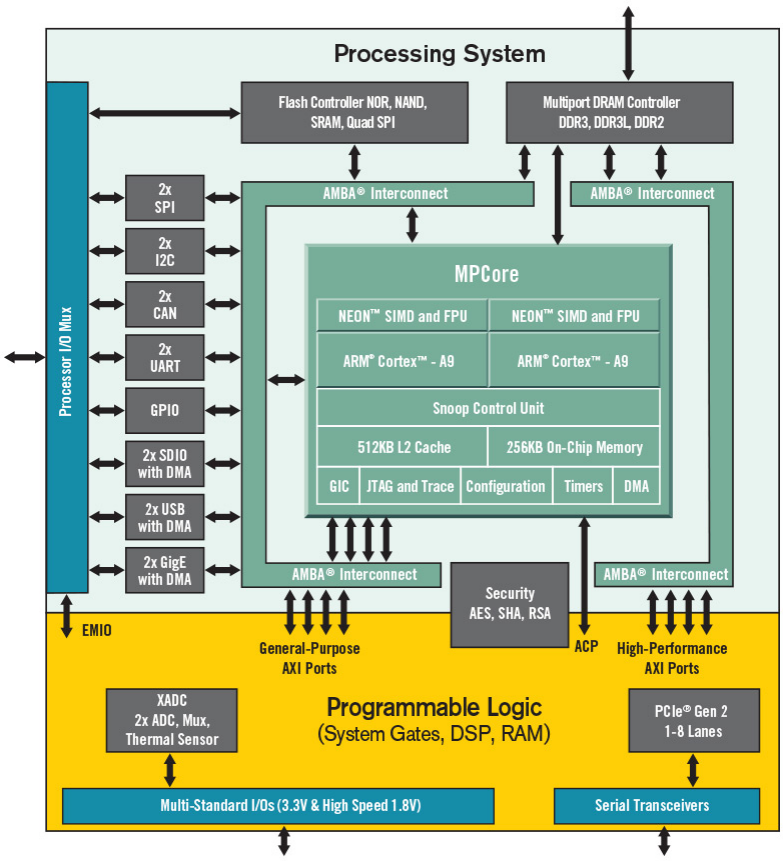

Xilinx Zynq-7000處理器功能框圖

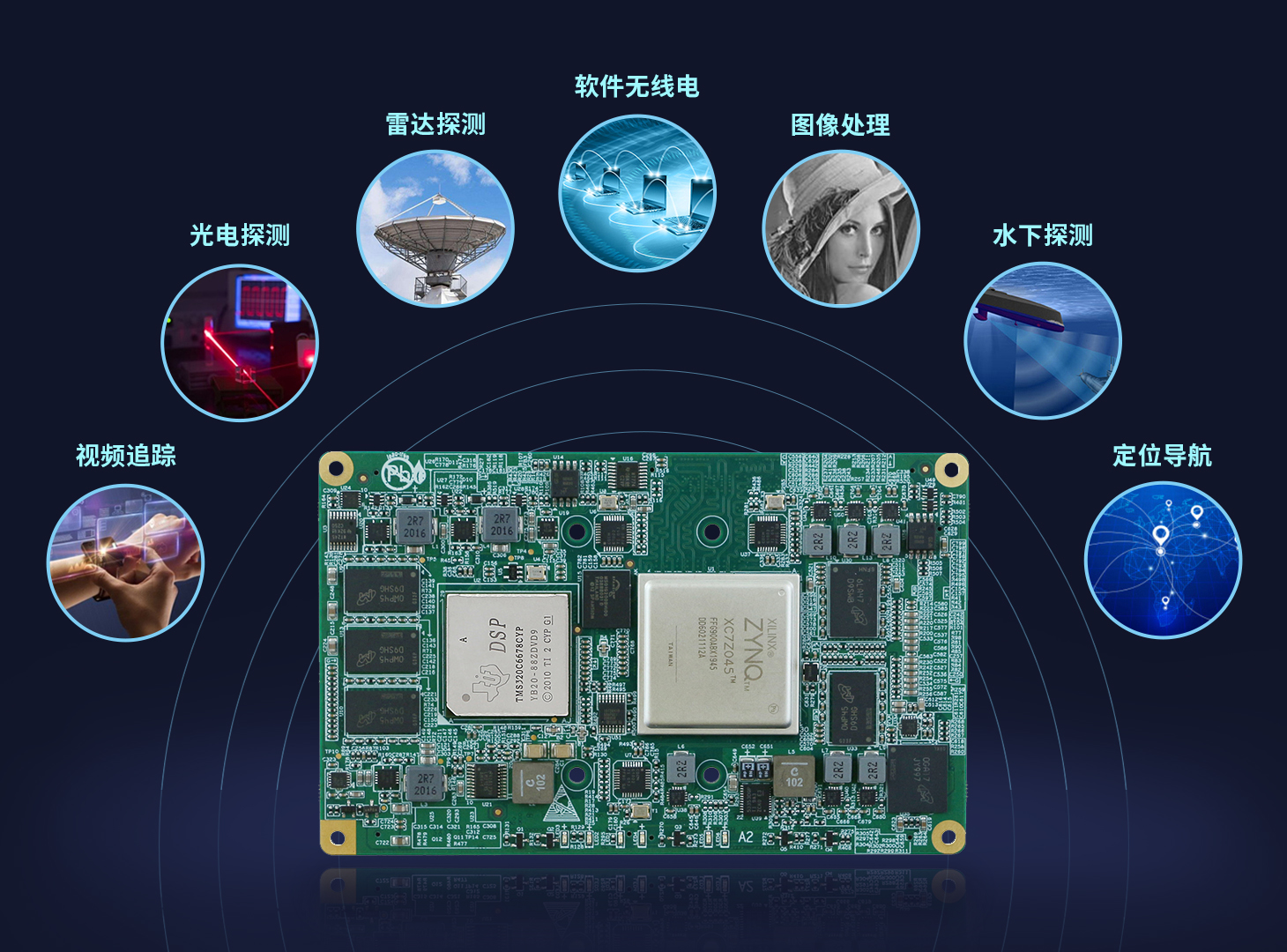

2 工業級核心板，滿足高速應用場合

SOM-TL6678ZH核心板經過專業的PCB Layout和高低溫（-40°C~85°C）測試驗證，穩定可靠，可滿足各種工業應用環境。

ü 軟件無線電

ü 雷達探測

ü 光電探測

ü 視頻追蹤

ü 圖像處理

ü 水下探測

ü 定位導航

3 視頻案例豐富，評估便捷

TL6678ZH-EVM評估板提供CameraLink、SDI、HDMI、PAL視頻輸入/輸出案例及其配套模塊，助力客戶更快評估。

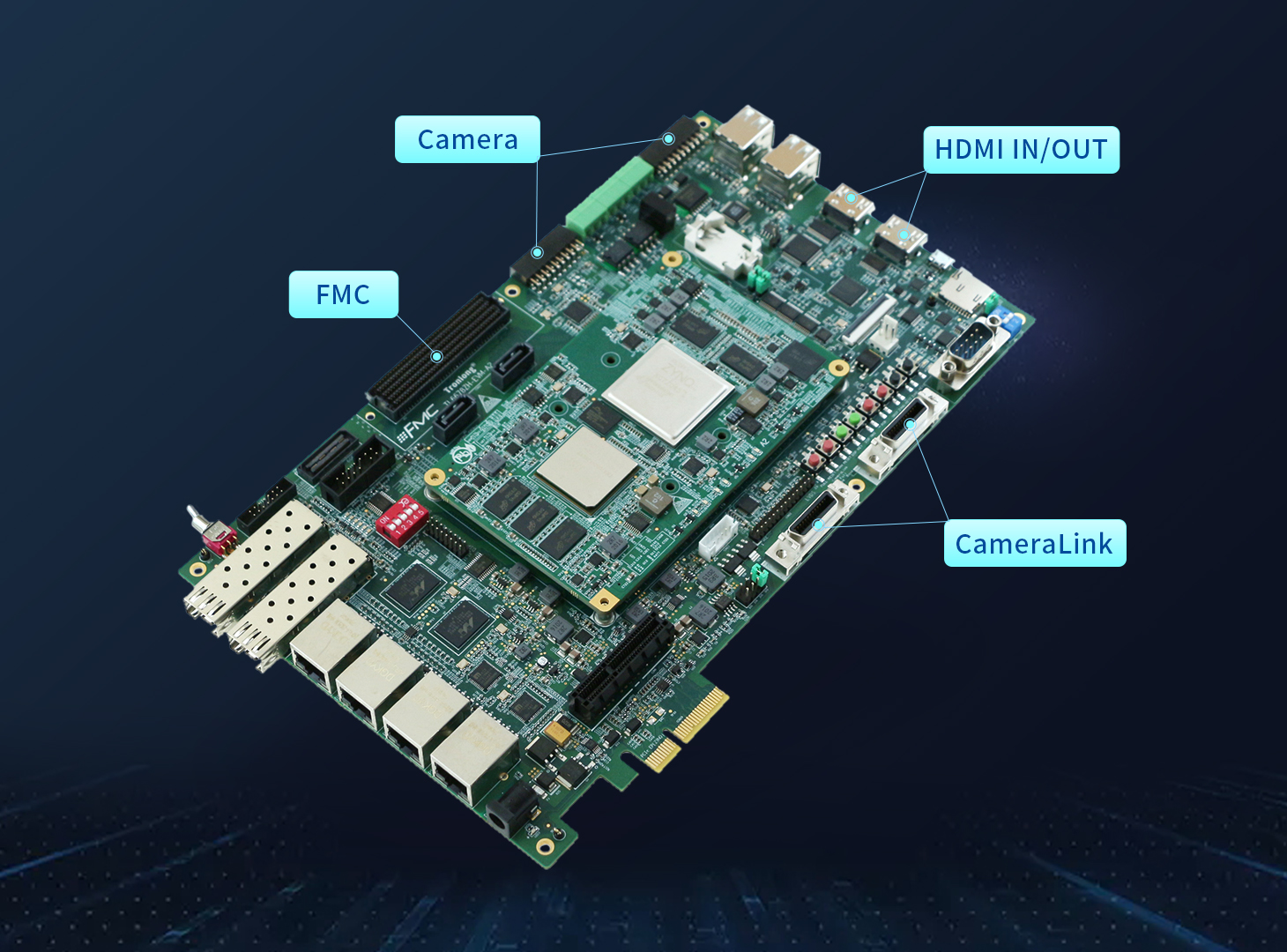

（Camera、CameraLink、HDMI、FMC）

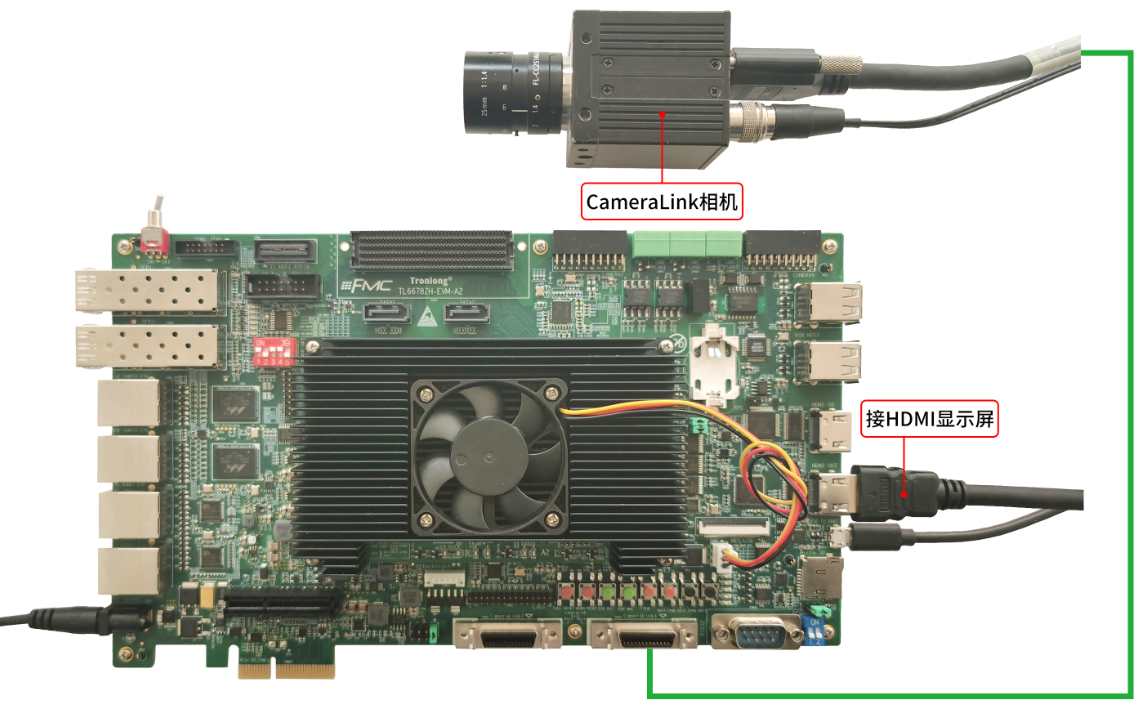

3.1 CameraLink采集處理案例

案例功能：采集CameraLink相機Base模式的1280 x 1024視頻數據，并通過AXI VDMA IP核將視頻緩存到PS端的DDR中，再通過AXI4-Stream Switch IP核將視頻復制成兩路，一路用于Sobel（邊緣檢測）算法處理，另一路不作處理，然后通過Video Mixer IP核輸出原始圖像或經算法處理后的圖像。

硬件連接

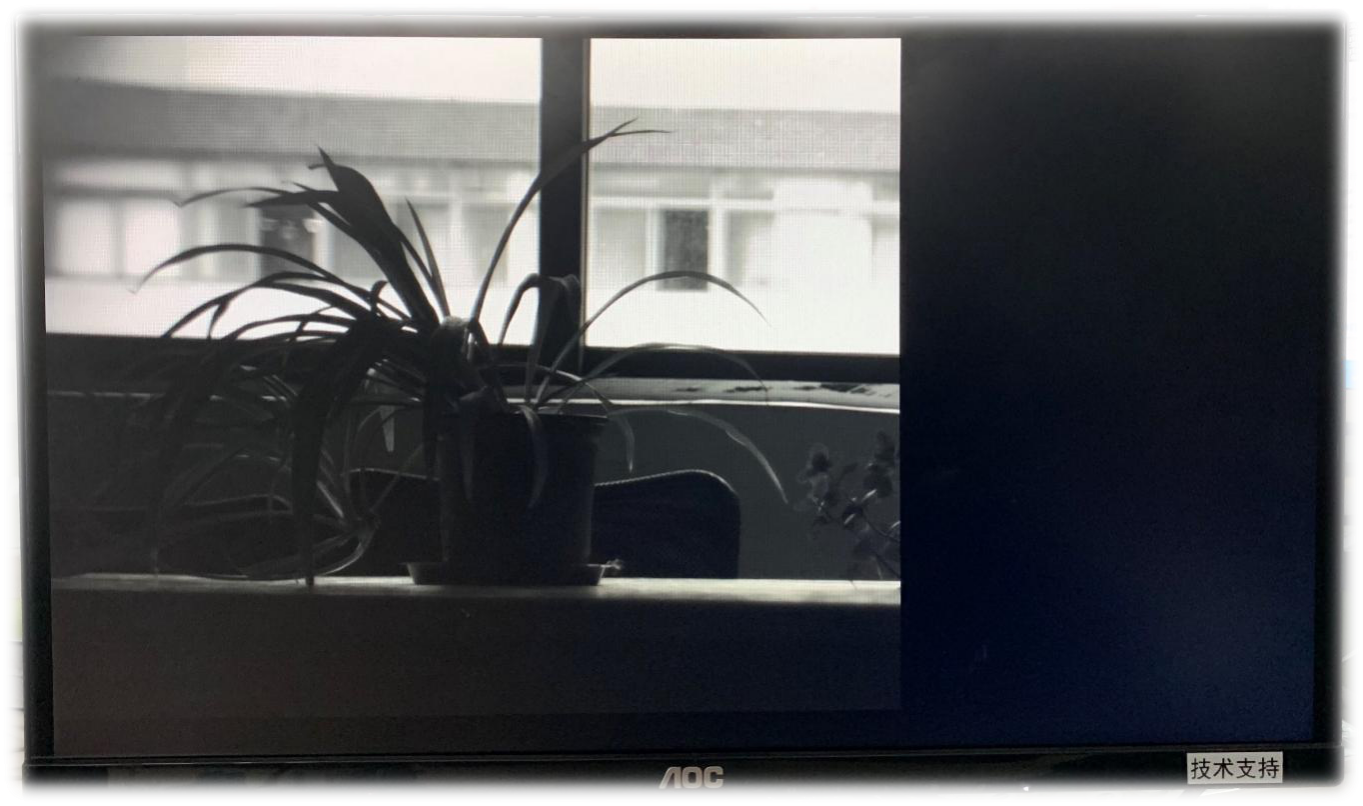

原始圖像

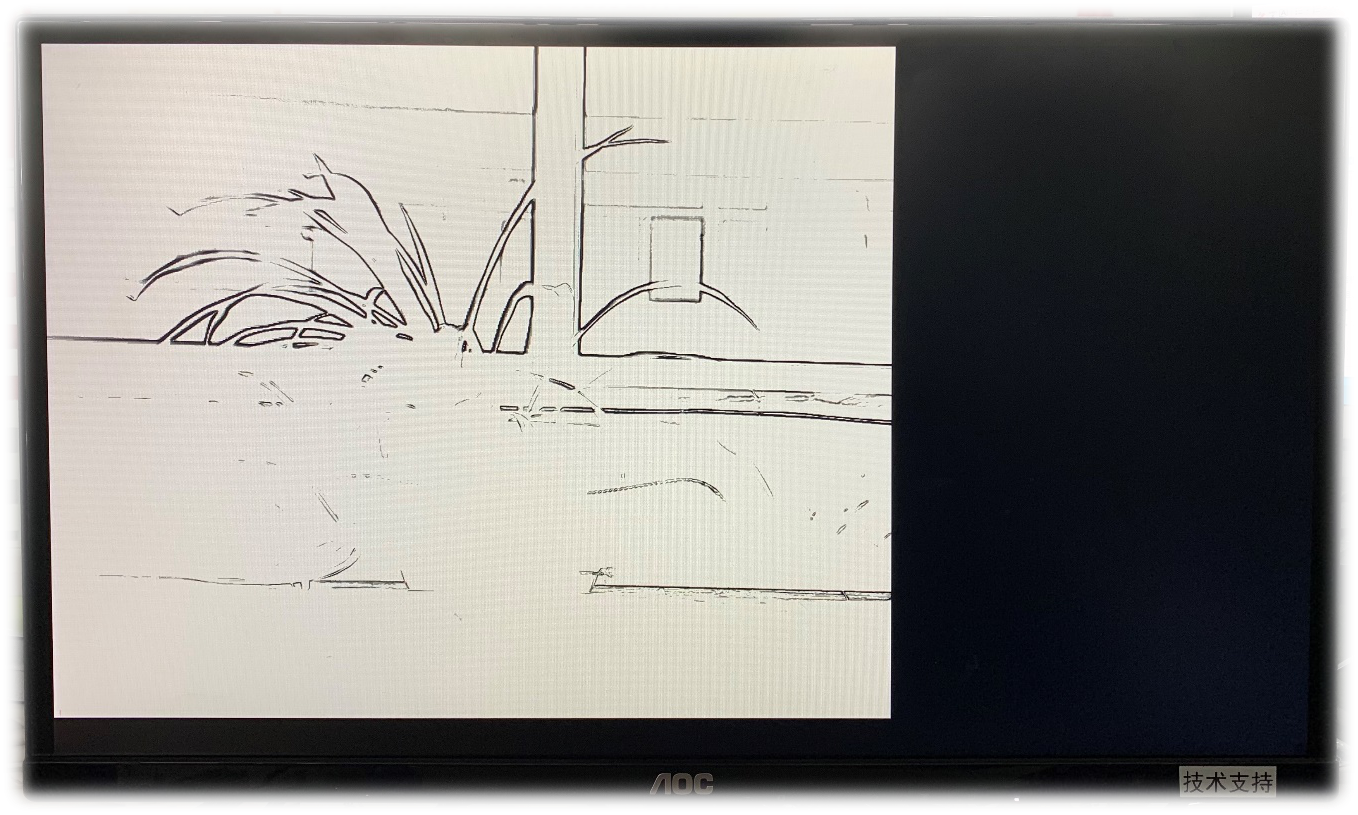

邊緣檢測

3.2 SDI視頻采集處理案例

案例功能：評估板通過FMC視頻模塊TL2971A/2972F的SDI IN接口進行1080P60視頻采集，并通過TL2971A/2972F模塊的SDI OUT接口將采集到的視頻進行輸出。

硬件連接

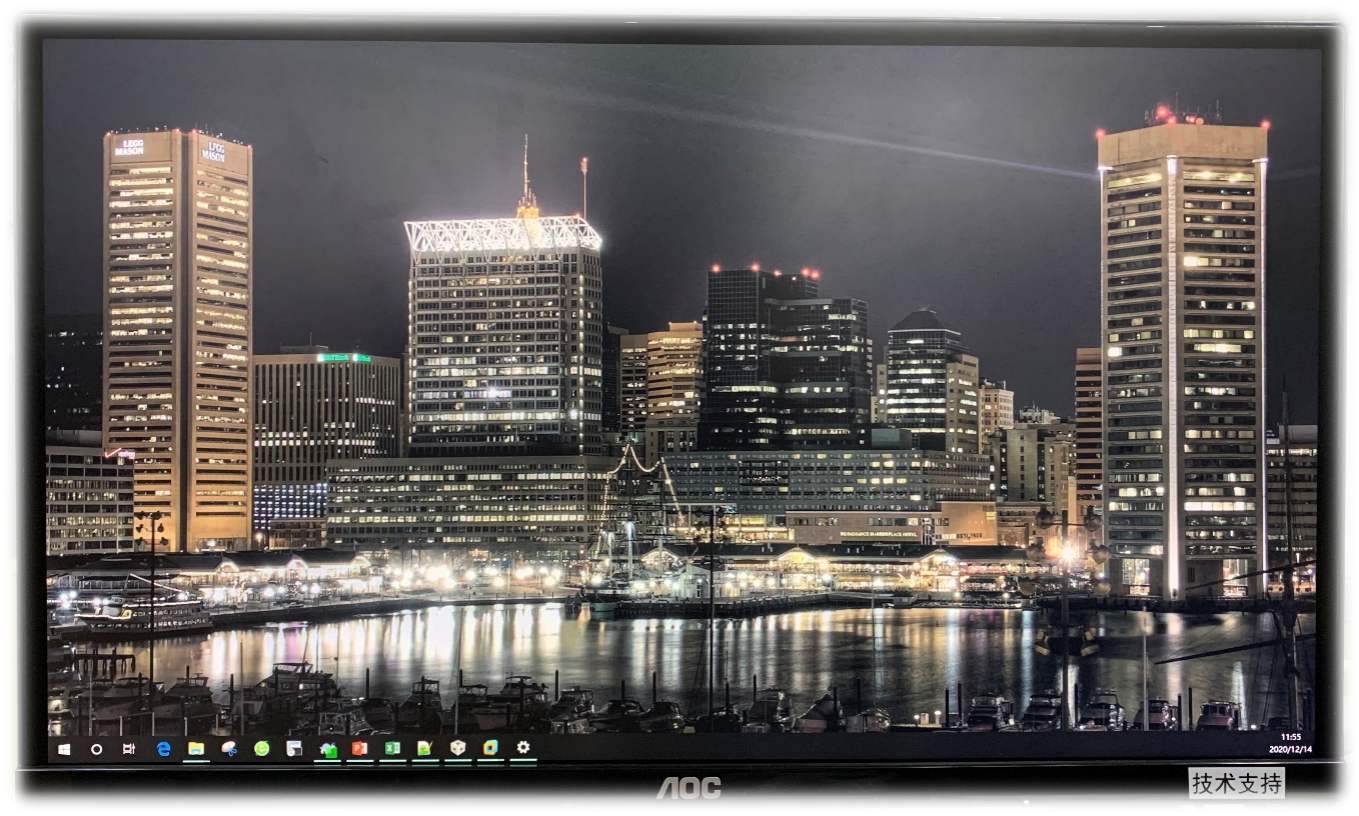

視頻輸出

3.3 HDMI視頻采集輸出案例

案例功能：PL端通過HDMI IN接口采集1080P60的視頻信號，并通過AXI VDMA IP核將視頻緩存到PS端DDR中，再通過AXI4-Stream Broadcaster IP核將視頻復制成兩路，一路用于Sobel（邊緣檢測）算法處理，另一路不作處理，然后通過Video Mixer IP核將兩路視頻進行疊加顯示。

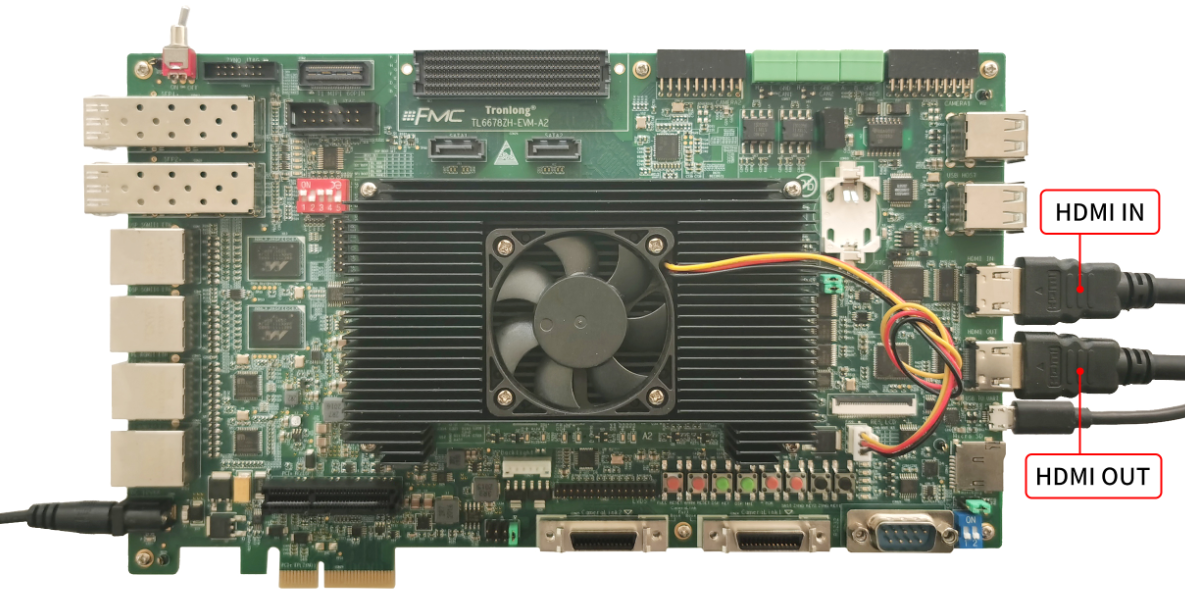

硬件連接

原始圖像

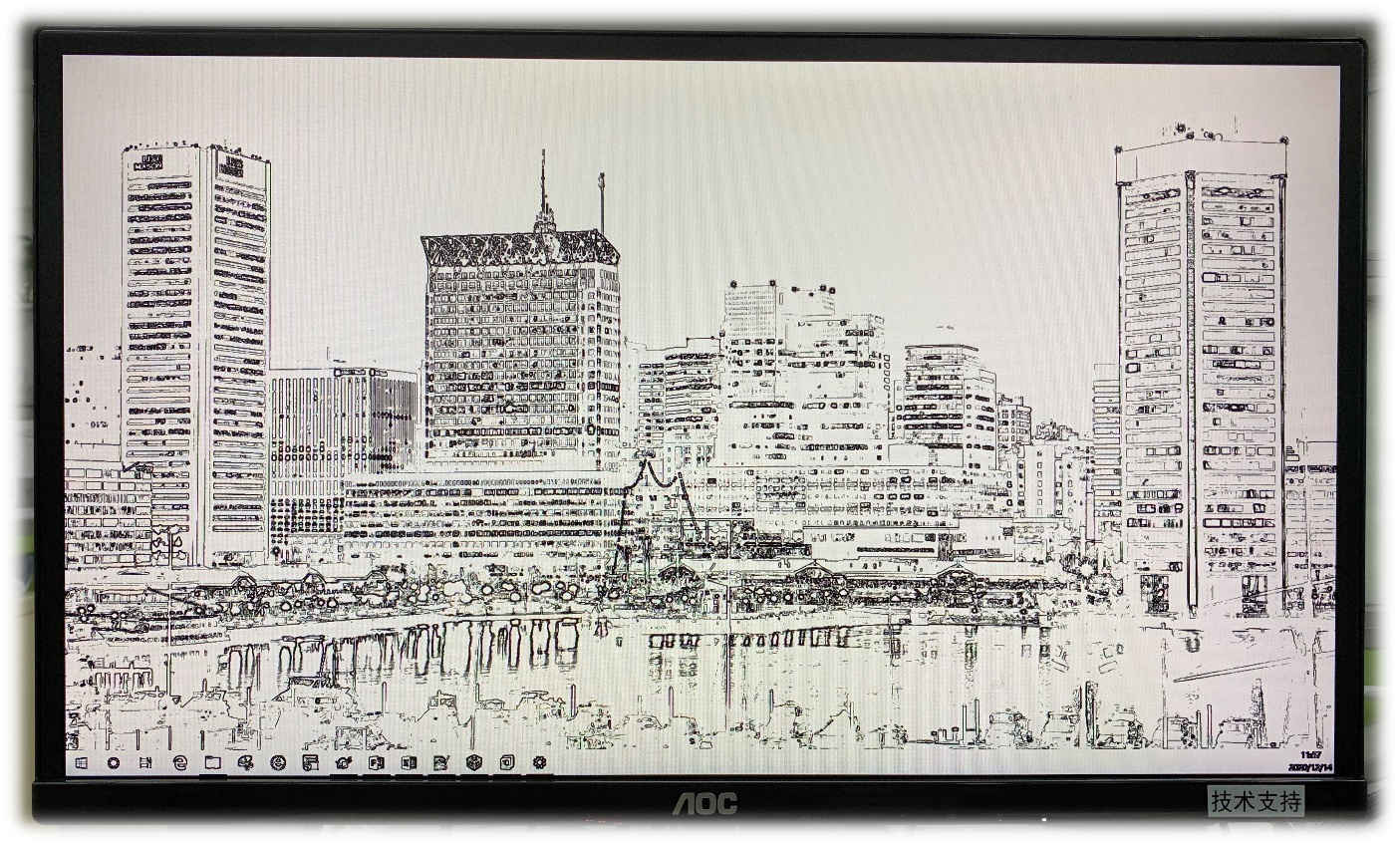

邊緣檢測

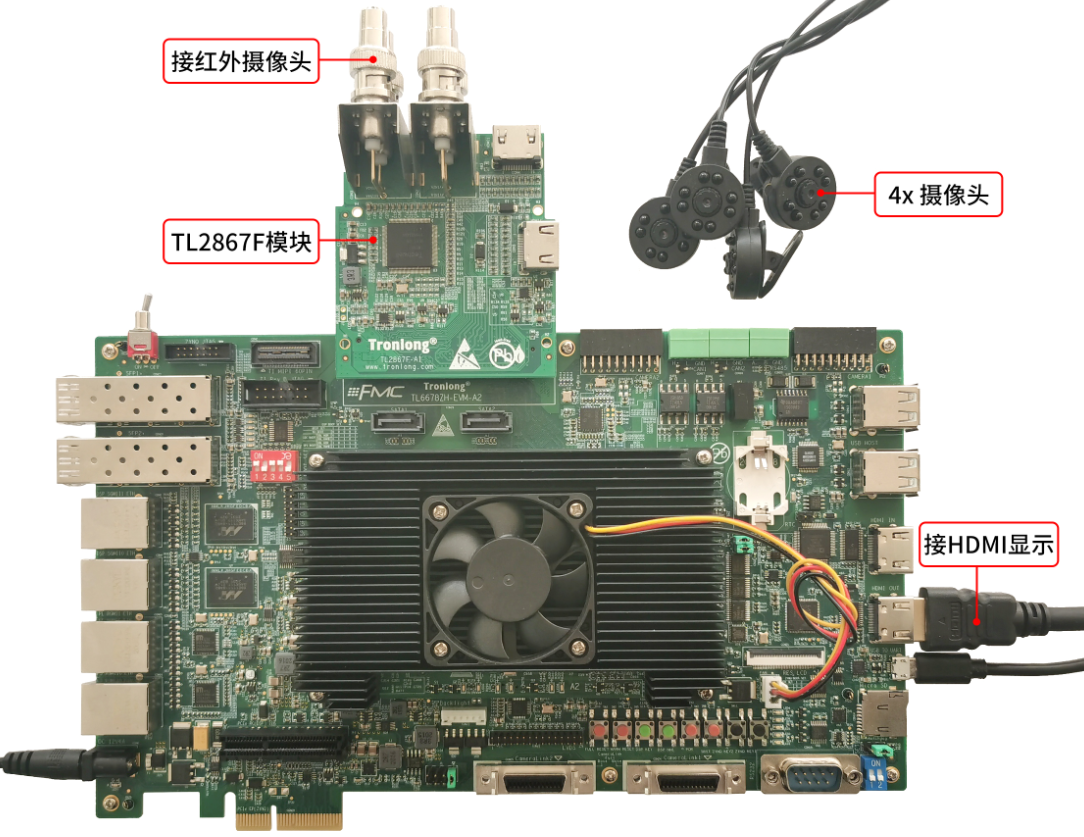

3.4 PAL視頻采集輸出案例

案例功能：評估板通過FMC視頻模塊TL2867F的BNC接口進行4路PAL制式D1模擬視頻采集，并進行4路視頻拼接，再通過TL2867F模塊的HDMI接口將拼接視頻進行輸出。

硬件連接

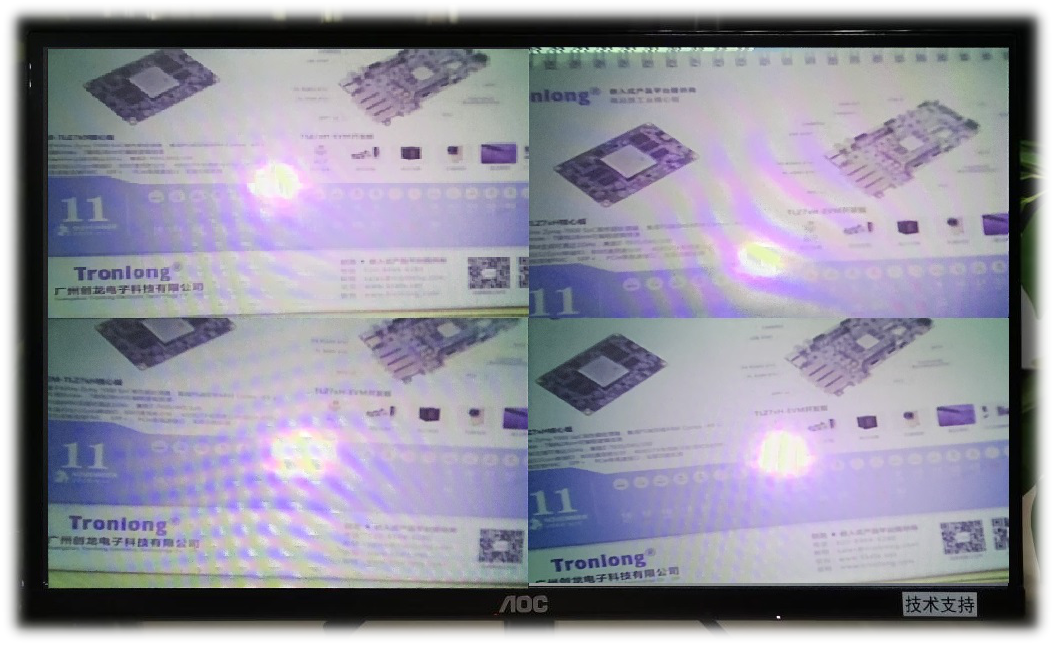

視頻輸出

4 提供高速AD/DA案例

?TL6678ZH-EVM評估板提供高速AD(AD9613)采集+高速DA(AD9706)輸出案例、AD9361軟件無線電案例。

4.1 高速AD(AD9613)采集+ DA(AD9706)輸出

案例功能：評估板通過AD9613以175MSPS速率采集AD數據后，再通過ILA顯示AD數據波形，再將AD9613的A通道數據通過AD9706以175MSPS刷新率進行DA數據輸出，驗證高速AD/DA功能。

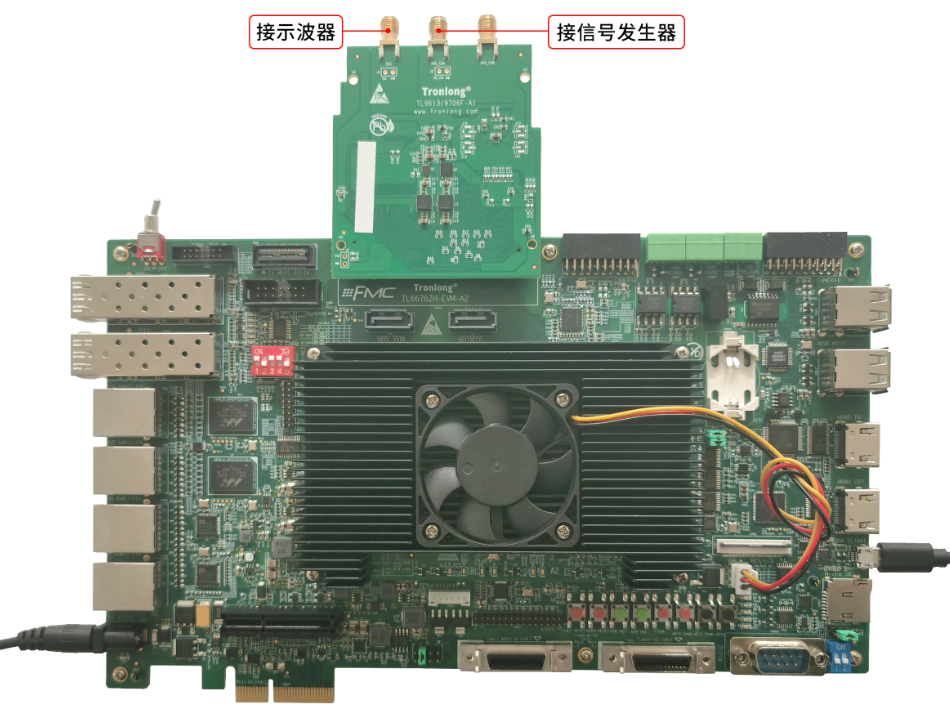

硬件連接

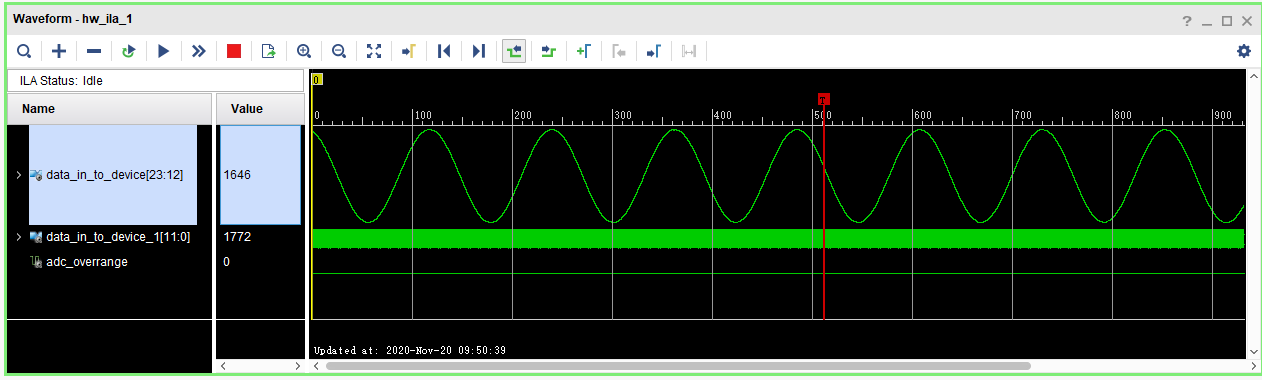

采集的AD數據波形

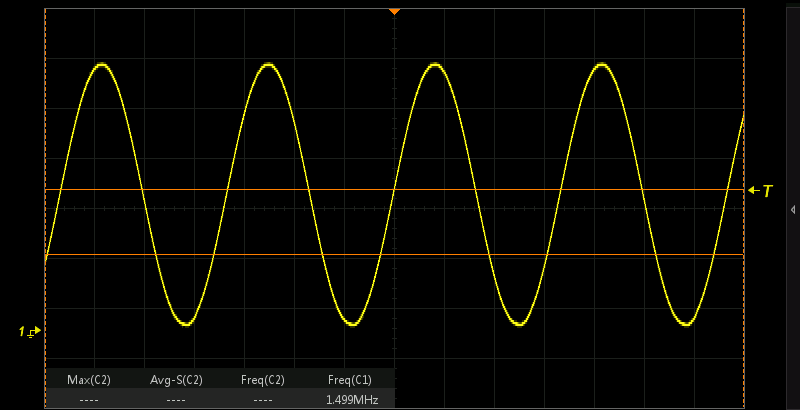

輸出信號

4.2 AD9361軟件無線電案例

即將發布，敬請期待。

5 資料下載

開發案例主要包含如下內容：

DSP端開發案例

? 裸機開發案例

? RTOS(SYS/BIOS)開發案例

? IPC、OpenMP多核開發案例

? PCIe、雙千兆網口開發案例

? 圖像處理開發案例

? DSP算法開發案例

ZYNQ端開發案例

? 基于Linux的開發案例

? 基于裸機的開發案例

? 基于FreeRTOS的開發案例

? 基于PS + PL的異構多核開發案例

? 基于OpenAMP的Linux +裸機/FreeRTOS雙核ARM通信開發案例

? 基于PL端的HDL、HLS開發案例

? Qt開發案例

? CameraLink、SDI、HDMI、PAL視頻輸入/輸出案例

? 高速AD(AD9613)采集+高速DA(AD9706)輸出案例

? AD9361軟件無線電案例

? UDP(10G)光口通信案例

? Aurora光口通信案例

? PCIe通信案例

DSP+ ZYNQ開發案例主要包括：

? 基于SRIO、I2C的通信案例

可點擊下方鏈接或掃碼二維碼獲取。

http://site.tronlong.com/pfdownload

6 技術交流群

TMS320C6678交流群：79635273、332643352

ZYNQ交流群：193393878、645235672
