“ARM + RISC-V + 高速并口”組合真好用，能直連FPGA采集處理多路AD
時間：2026-04-23
編輯者：創龍科技
大家好，我是發際線守護者！最近在技術群里潛水時，看到一位兄弟吐槽：
“老板讓我用ARM跑Linux系統，采集8路高速AD數據，還要在Qt界面實時顯示波形。結果系統一卡，數據就直接丟失了，波形還亂跳！”
原本，Linux屬于通用操作系統，天生就不是為硬實時而生的。想讓它直接硬剛多通道高速AD數據采集，通常只有兩個結果：波形卡成PPT，或數據瘋狂丟包。
說到底，問題根源很簡單：讓一個負責“管家”角色的操作系統，去干“流水線工人”的精細活，本身就是“反人類”設計。
今天給大家分享一個我實測過很穩的方案——全志T153 + FPGA的多通道高速AD數據采集。ARM + RISC-V架構的T153，能通過自帶的高速并口Local Bus與低成本FPGA直連，輕輕松松就把8路高速AD數據采集處理做到了“又快又穩”。
▍國產破局方案

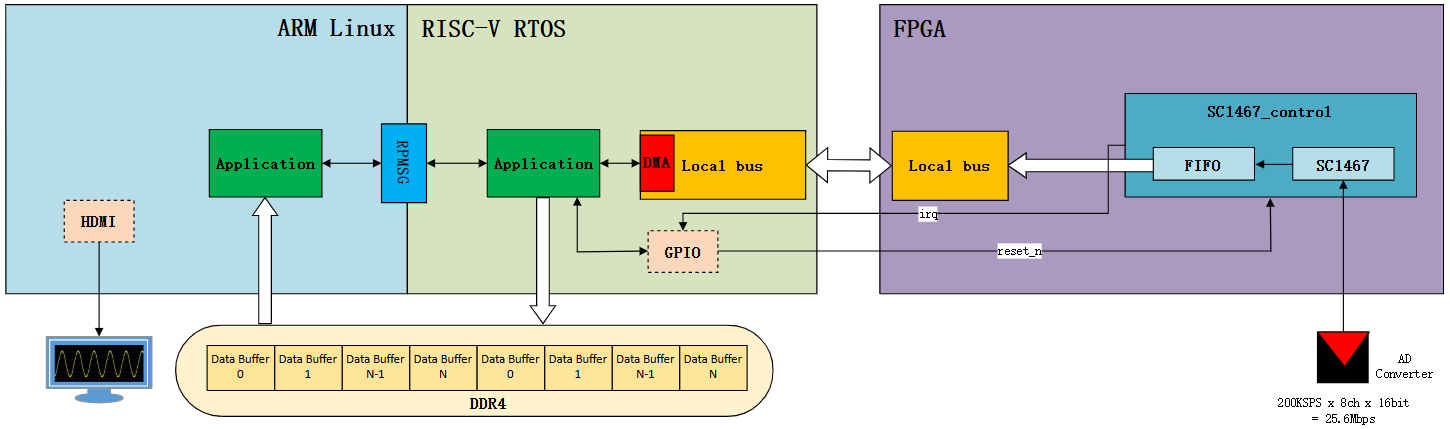

FPGA端
國產FPGA紫光同創Logos PGL25G負責采集8路高速AD數據，然后存入FIFO，并觸發中斷將8通道200KSPS的AD數據，送到國產ARM處理器T153的高速并口Local Bus。AD是核芯互聯國產芯片CL1606，和進口AD芯片做到了pin to pin，軟硬件都兼容。
RISC-V端
T153的RISC-V核心運行FreeRTOS系統實現硬實時，然后通過高速并口Local Bus讀取AD數據。當AD數據攢夠16384Byte，它就像快遞員一樣，通過rpmsg協議打包并傳輸給T153的ARM核心。
ARM端
ARM核心收到數據后，將數據轉換為電壓值，通過Qt實時顯示8路波形至HDMI顯示屏。
一句話總結：FPGA負責“采”，RISC-V負責“搬”，ARM負責“畫”。各干各的，互不打擾，工程師的發際線成功保住！
▍靈活配置并口Local Bus
全志T153處理器的Local Bus是一種高速并行總線，具備低延遲、高帶寬、時序簡單三大核心優勢，非常適合處理器與低成本FPGA、高速ADC等外設之間進行高速數據交互。
全志T153處理器的高速并口Local Bus，支持8/16/32bit位寬靈活配置，最高速度可達150MHz，可為FPGA與RISC-V之間提供高速、穩定的數據傳輸，有效解決傳統總線帶寬不足、傳輸卡頓的問題。
